Плоскость является фронтально-проецирующей и наклонена к горизонтальной плоскости проекций Σ1, образуя с ней угол β.
check_circle
Подробное решение
Хорошо, давайте разберем эти задачи.

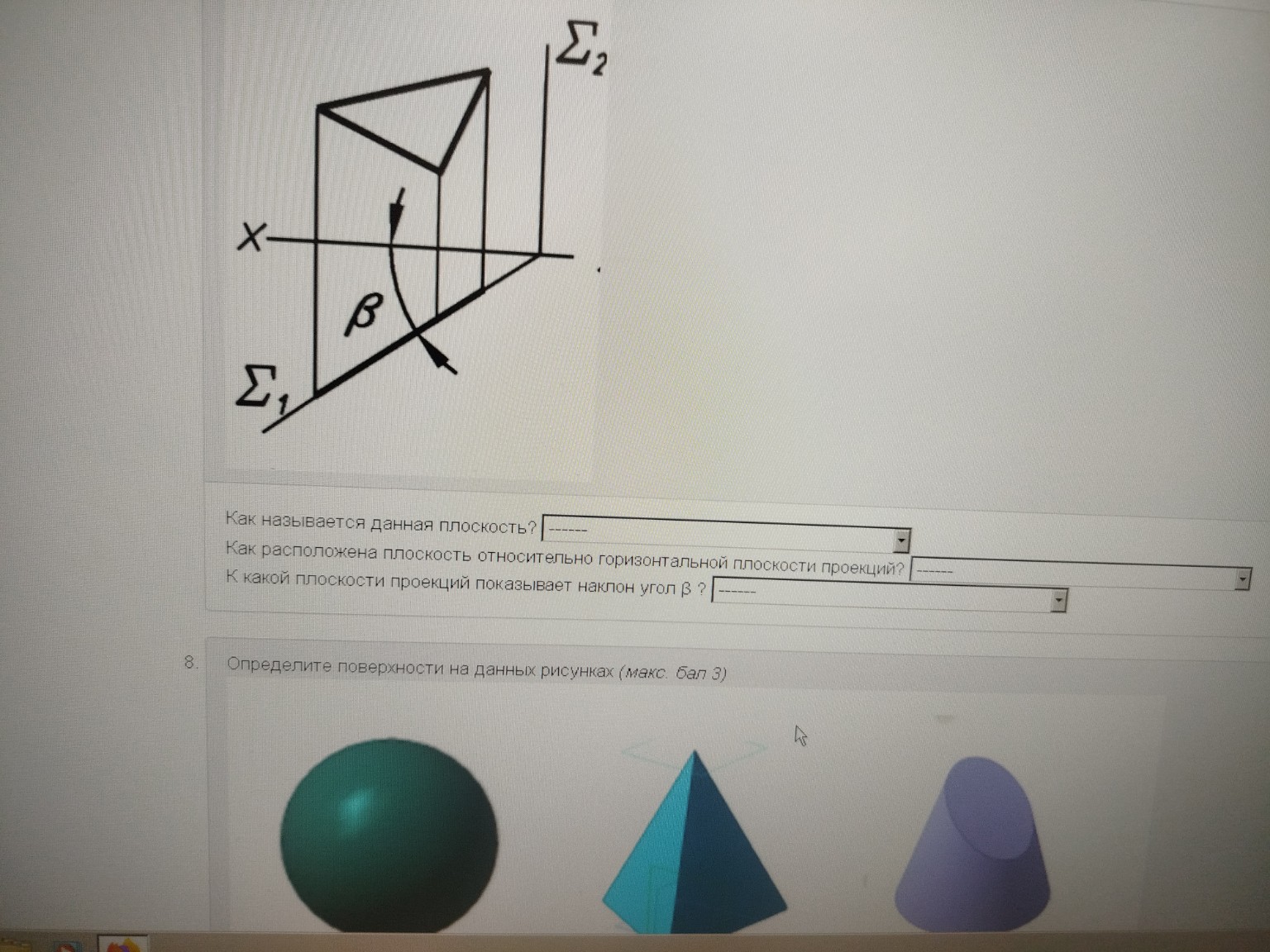

Задача 1: Анализ плоскости на чертеже
На чертеже изображена плоскость, расположенная в системе координат с осями \(X\), \( \Sigma_1 \) и \( \Sigma_2 \).
1. Как называется данная плоскость?
Ответ: **Фронтально-проецирующая плоскость**.
(Такая плоскость перпендикулярна фронтальной плоскости проекций \( \Sigma_2 \) и наклонена к горизонтальной плоскости проекций \( \Sigma_1 \)).
2. Как расположена плоскость относительно горизонтальной плоскости проекций?
Ответ: **Наклонно**.
(Плоскость образует угол \( \beta \) с горизонтальной плоскостью проекций \( \Sigma_1 \)).
3. К какой плоскости проекций показывает наклон угол \( \beta \)?
Ответ: **К горизонтальной плоскости проекций \( \Sigma_1 \)**.
(Угол \( \beta \) на чертеже явно показан между данной плоскостью и горизонтальной плоскостью \( \Sigma_1 \)).
Задача 2: Определение поверхностей на данных рисунках
На рисунках изображены три геометрические фигуры.
1. Первая фигура (зеленого цвета):
Ответ: **Сфера (или шар)**.
(Это идеально круглое трехмерное тело, все точки поверхности которого равноудалены от центра).
2. Вторая фигура (голубого цвета):
Ответ: **Пирамида**.
(Это многогранник, основание которого — многоугольник, а боковые грани — треугольники, сходящиеся в одной вершине).
3. Третья фигура (фиолетового цвета):
Ответ: **Конус**.
(Это геометрическое тело, образованное вращением прямоугольного треугольника вокруг одного из его катетов. Имеет круглое основание и вершину).
