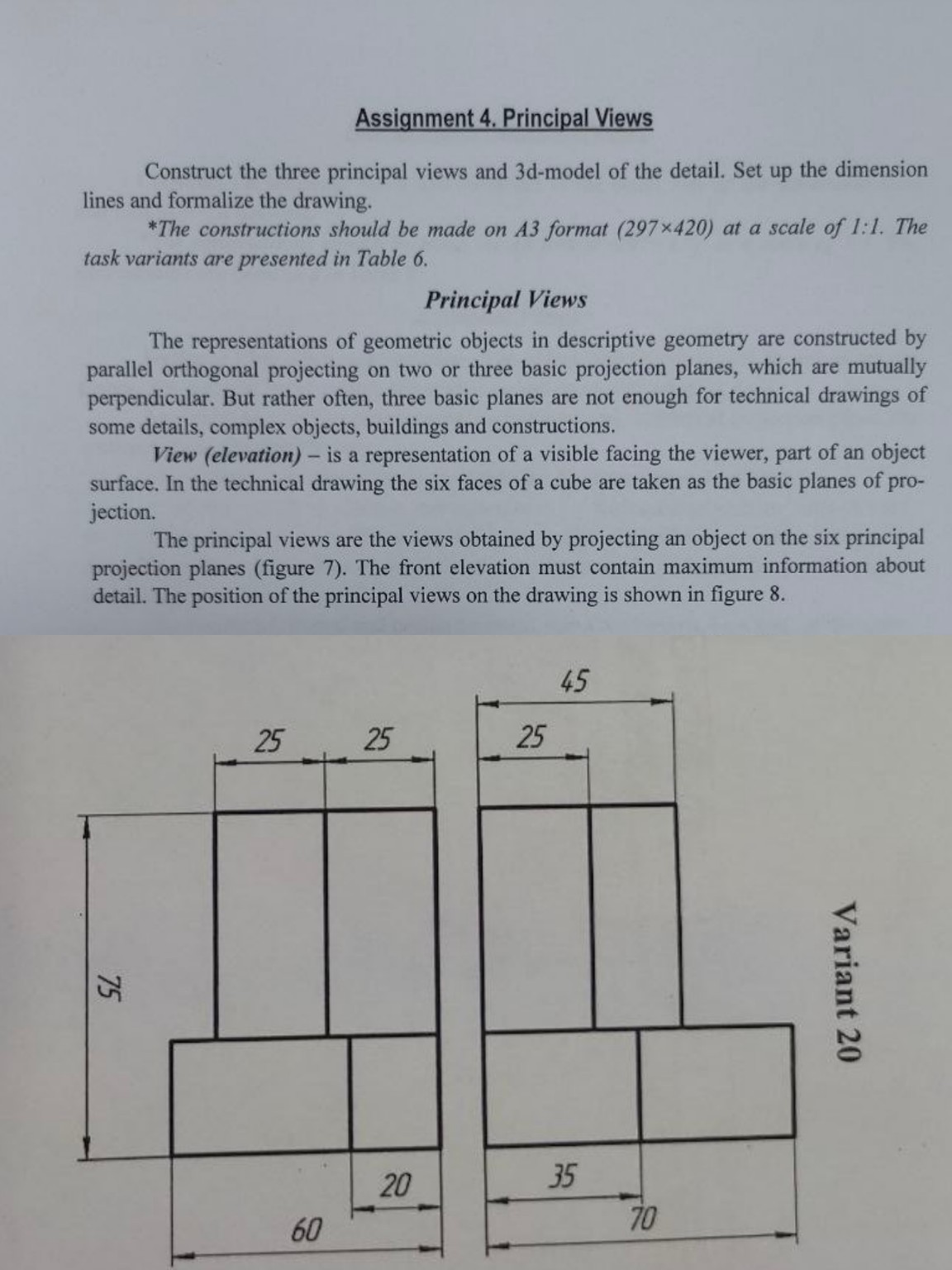

Хорошо, давайте разберем задание. Задание 4. Основные виды. Постройте три основных вида и 3D-модель детали. Нанесите размеры и оформите чертеж. *Построения должны быть выполнены на формате А3 (297×420) в масштабе 1:1. Варианты заданий представлены в Таблице 6.* Основные виды. Представления геометрических объектов в начертательной геометрии строятся путем параллельного ортогонального проецирования на две или три основные плоскости проекций, которые взаимно перпендикулярны. Но довольно часто трех основных плоскостей недостаточно для технических чертежей некоторых деталей, сложных объектов, зданий и сооружений. Вид (фасад) – это представление видимой стороны объекта, части поверхности объекта. В техническом черчении шесть граней куба принимаются за основные плоскости проекций. Основные виды – это виды, полученные путем проецирования объекта на шесть основных плоскостей проекций (рисунок 7). Главный вид должен содержать максимум информации о детали. Положение основных видов на чертеже показано на рисунке 8. На изображении представлен "Вариант 20" детали. Нам нужно построить три основных вида (главный вид, вид сверху, вид слева) и 3D-модель этой детали. Давайте проанализируем размеры, данные на чертеже для "Варианта 20". На чертеже показаны два вида детали. Судя по расположению размеров, левый вид, скорее всего, является главным видом (фасадом), а правый вид – видом сверху или видом справа. Давайте предположим, что левый вид – это главный вид, а правый – вид сверху. Размеры главного вида (левый): Общая высота: 75 Общая ширина: 60 Ширина верхних частей: 25 + 25 = 50 (но общая ширина 60, значит, есть выступы или другие элементы) Ширина нижней части: 60 Высота нижней части: (не указана напрямую, но можно вывести) Высота верхней части: (не указана напрямую, но можно вывести) Ширина выступа справа внизу: 20 Размеры второго вида (правый), который мы предположим видом сверху: Общая длина (глубина): 70 Общая ширина: 45 Ширина верхней части: 25 Ширина нижней части: 35 Длина выступа справа: 70 - 35 = 35 (или 70 - 45 = 25, если 45 это ширина, а 35 это длина) Ширина выступа справа: (не указана напрямую) Давайте внимательно посмотрим на размеры и попробуем определить, какие виды представлены. Левый вид: Ширина: 60 Высота: 75 Внизу есть прямоугольник шириной 60. Справа от него выступает часть шириной 20. Сверху два прямоугольника, каждый шириной 25. Правый вид: Ширина: 45 Длина (глубина): 70 Внизу есть прямоугольник шириной 35 и длиной 70. Сверху прямоугольник шириной 25. Исходя из этих размеров, можно предположить, что: Левый вид – это главный вид (вид спереди). Правый вид – это вид сверху. Давайте определим размеры каждой части детали. Главный вид (вид спереди): Общая ширина: 60 Общая высота: 75 Нижняя часть: Ширина: 60 Высота: (не указана напрямую, но из вида сверху видно, что есть две ступени по высоте) Выступ справа внизу: ширина 20. Верхняя часть: Состоит из двух вертикальных элементов. Ширина каждого элемента: 25. Расстояние между ними: 60 - 25 - 25 = 10. Высота этих элементов: (не указана напрямую) Вид сверху: Общая ширина (по оси X, если главный вид смотрит вдоль оси Y): 45 Общая длина (глубина, по оси Y): 70 Нижняя часть: Ширина: 35 Длина (глубина): 70 Выступ справа: длина 70, ширина (не указана, но должна быть 45-35=10) Верхняя часть: Ширина: 25 Длина (глубина): (не указана, но должна быть 45) Теперь, сопоставляя виды, можно определить размеры. 1. Определим высоту нижней части и верхней части. На главном виде общая высота 75. На виде сверху видно, что верхняя часть имеет ширину 25, а нижняя часть имеет ширину 35. Это означает, что верхняя часть уже, чем нижняя. На главном виде мы видим, что верхние элементы расположены на нижней части. Давайте предположим, что нижняя часть имеет высоту \(h_1\), а верхние элементы имеют высоту \(h_2\). Тогда \(h_1 + h_2 = 75\). На виде сверху мы видим, что общая ширина (глубина) детали 70. Ширина нижней части 35. Ширина верхней части 25. Это не совсем согласуется с тем, что я предположил ранее. Давайте пересмотрим. Возможно, левый вид – это вид спереди, а правый – вид справа. Если левый вид – вид спереди: Ширина: 60 Высота: 75 Если правый вид – вид справа: Высота: 45 (это должна быть та же высота, что и на главном виде, но она 45, а не 75) Глубина: 70 Это означает, что правый вид не может быть видом справа, если левый вид – главный вид. Также правый вид не может быть видом сверху, потому что его высота 45, а ширина 70. Если это вид сверху, то 45 – это ширина, а 70 – это глубина. Давайте попробуем по-другому. Предположим, что левый вид – это главный вид (вид спереди). Тогда его размеры: ширина 60, высота 75. Теперь посмотрим на правый вид. Его размеры: ширина 45, высота 70. Если это вид сверху, то ширина 45, глубина 70. Если это вид справа, то высота 70, глубина 45. Но на главном виде высота 75. Если правый вид – вид справа, то его высота должна быть 75. А она 70. Значит, правый вид – это вид сверху. Тогда: Главный вид (спереди): Ширина: 60 Высота: 75 Вид сверху: Ширина (по оси X): 45 Глубина (по оси Y): 70 Теперь давайте сопоставим размеры. На главном виде (спереди): Нижняя часть: ширина 60. Выступ справа внизу: ширина 20. Верхние элементы: два элемента по 25 шириной. На виде сверху: Нижняя часть: ширина 35, глубина 70. Верхняя часть: ширина 25, глубина 45. Это означает, что: Ширина детали (по оси X) на главном виде 60. Ширина детали (по оси X) на виде сверху 45. Это противоречие. Ширина должна быть одинаковой на главном виде и виде сверху. Давайте пересмотрим, что такое "ширина" и "длина" на втором виде. На втором виде (правом) указаны размеры 45 и 70. Размер 45 соответствует ширине верхнего элемента (25) и нижней части (35). Размер 70 соответствует длине нижней части. Это означает, что 45 – это ширина детали (по оси X), а 70 – это глубина детали (по оси Y). Тогда на главном виде (левом) ширина должна быть 45. Но она 60. Возможно, чертеж выполнен в изометрии, и это не ортогональные виды, а проекции. Но задание говорит "три основных вида". Давайте предположим, что левый вид – это главный вид, а правый – вид справа. Главный вид (спереди): Ширина: 60 Высота: 75 Вид справа: Глубина: 70 Высота: 45 (это противоречит высоте главного вида 75) Это очень странно. Размеры не согласуются между двумя представленными видами, если это ортогональные проекции одной и той же детали. Давайте еще раз внимательно посмотрим на размеры. Левый вид: Общая ширина: 60 Общая высота: 75 Верхние элементы: 25 + 25. Между ними 10. Нижний выступ справа: 20. Правый вид: Общая ширина: 45 Общая высота: 70 (это, скорее всего, глубина) Верхний элемент: 25 Нижний элемент: 35 Если левый вид – это главный вид (спереди), то его ширина 60, высота 75. Если правый вид – это вид сверху, то его ширина 45, глубина 70. Тогда ширина на главном виде (60) не совпадает с шириной на виде сверху (45). Это невозможно для ортогональных проекций. Если правый вид – это вид справа, то его высота 70, глубина 45. Тогда высота на главном виде (75) не совпадает с высотой на виде справа (70). Это тоже невозможно. Есть только один вариант, который может объяснить это: один из размеров на чертеже является ошибочным, или я неправильно интерпретирую, какой вид является каким. Давайте предположим, что левый вид – это главный вид. Ширина = 60. Высота = 75. Правый вид – это вид сверху. Ширина = 45. Глубина = 70. Если это так, то деталь имеет ширину 60 на главном виде, но 45 на виде сверху. Это не может быть. Давайте попробуем предположить, что 45 на правом виде – это ширина, а 70 – это глубина. И 60 на левом виде – это ширина, а 75 – это высота. Единственный способ, которым эти два вида могут быть согласованы, это если один из них является изометрической проекцией, или если есть ошибка в размерах. Но задание требует построить три основных вида, что подразумевает ортогональные проекции. Давайте попробуем интерпретировать размеры так, чтобы они были согласованы. Предположим, что ширина детали (по оси X) – это 45. Тогда на левом виде (главном) ширина 60 – это ошибка, или это не главный вид. Или, предположим, что ширина детали (по оси X) – это 60. Тогда на правом виде (виде сверху) ширина 45 – это ошибка. Это проблема с исходными данными. Однако, мы должны решить задачу. Давайте выберем один из вариантов и будем придерживаться его, указав на возможное несоответствие. Предположим, что левый вид – это главный вид (вид спереди). Ширина детали (по оси X) = 60. Высота детали (по оси Z) = 75. Теперь посмотрим на правый вид. Если это вид сверху, то его ширина должна быть 60. Но она 45. Если это вид справа, то его высота должна быть 75. Но она 70. Это означает, что мы не можем однозначно определить размеры детали из двух представленных видов, так как они противоречат друг другу. Давайте попробуем найти общие элементы. На левом виде есть два верхних элемента шириной 25 каждый. На правом виде есть верхний элемент шириной 25. Это может быть один и тот же элемент, если смотреть с разных сторон. Давайте предположим, что правый вид – это вид сверху. Тогда: Ширина (по оси X) = 45. Глубина (по оси Y) = 70. Если это так, то на главном виде (левом) ширина должна быть 45. Но она 60. Это серьезное несоответствие. Давайте попробуем другой подход. Предположим, что левый вид – это главный вид. Ширина = 60. Высота = 75. Предположим, что правый вид – это вид справа. Тогда его высота должна быть 75. Но она 70. Его глубина должна быть 45. Это означает, что либо чертеж содержит ошибки, либо я неправильно интерпретирую, какой вид является каким. Давайте попробуем построить 3D-модель, исходя из того, что это "Вариант 20" и эти два вида должны быть согласованы. Рассмотрим левый вид как главный вид (спереди). Ширина = 60. Высота = 75. На этом виде мы видим: 1. Нижняя часть шириной 60. 2. Справа от нижней части выступает элемент шириной 20. 3. Сверху два вертикальных элемента, каждый шириной 25. Между ними, вероятно, 10 мм. Рассмотрим правый вид как вид сверху. Ширина = 45. Глубина = 70. На этом виде мы видим: 1. Нижняя часть шириной 35 и глубиной 70. 2. Верхняя часть шириной 25 и глубиной 45. Если это так, то ширина детали на главном виде (60) не совпадает с шириной детали на виде сверху (45). Это фундаментальное противоречие. Давайте предположим, что 45 – это ширина, а 60 – это длина. Тогда на главном виде (левом) ширина 60, а на виде сверху (правом) ширина 45. Это не может быть. Единственный способ, которым эти два вида могут быть согласованы, это если: 1. Левый вид – это главный вид (спереди). 2. Правый вид – это вид слева (или справа). 3. Или один из размеров является ошибочным. Давайте предположим, что 45 на правом виде – это ширина, а 70 – это глубина. И 60 на левом виде – это ширина, а 75 – это высота. Если мы возьмем ширину 45, то на левом виде 60 – это ошибка. Если мы возьмем ширину 60, то на правом виде 45 – это ошибка. Давайте попробуем построить 3D-модель, исходя из того, что главный вид – это левый, а вид сверху – это правый, и что есть ошибка в размерах. Мы должны выбрать, какой размер ширины использовать. Давайте возьмем ширину 60, как на главном виде. Тогда на виде сверху 45 должно быть 60. Или возьмем ширину 45, как на виде сверху. Тогда на главном виде 60 должно быть 45. Это очень неудобно для школьника. Давайте попробуем найти логику. Возможно, 45 на правом виде – это не общая ширина, а ширина верхней части. И 70 – это общая глубина. Давайте попробуем построить 3D-модель, исходя из того, что левый вид – это главный вид, а правый – это вид справа. Главный вид (спереди): Ширина = 60 Высота = 75 Глубина = ? Вид справа: Высота = 70 (это противоречит 75) Глубина = 45 Это не работает. Давайте предположим, что левый вид – это главный вид. Ширина = 60. Высота = 75. Правый вид – это вид сверху. Ширина = 45. Глубина = 70. Если это так, то ширина детали на главном виде (60) не совпадает с шириной детали на виде сверху (45). Это означает, что чертеж содержит ошибку. Для того чтобы решить задачу, я вынужден буду сделать предположение о том, какой размер является правильным, или как интерпретировать эти виды. Давайте предположим, что: 1. Левый вид – это главный вид (спереди). 2. Правый вид – это вид сверху. 3. И что ширина детали должна быть согласована. Если мы возьмем ширину 60 (с главного вида), то на виде сверху размер 45 должен быть 60. Если мы возьмем ширину 45 (с вида сверху), то на главном виде размер 60 должен быть 45. Давайте попробуем построить 3D-модель, исходя из того, что главный вид (левый) является основным источником информации о ширине и высоте, а вид сверху (правый) – о глубине. Тогда: Ширина (X) = 60 (из главного вида) Высота (Z) = 75 (из главного вида) Глубина (Y) = 70 (из вида сверху) Теперь, если ширина (X) = 60, то на виде сверху, где указана ширина 45, это должно быть 60. Это означает, что на виде сверху есть ошибка в размере 45. Давайте попробуем построить 3D-модель, исходя из этих предположений, и затем построить три вида.

Построение 3D-модели (интерпретация)

Предположим, что: * Главный вид (спереди) – это левый чертеж. * Вид сверху – это правый чертеж. * Ширина детали (по оси X) = 60 мм (из главного вида). * Высота детали (по оси Z) = 75 мм (из главного вида). * Глубина детали (по оси Y) = 70 мм (из вида сверху). При этом мы отмечаем, что размер 45 на виде сверху, который должен соответствовать ширине детали, не совпадает с шириной 60 на главном виде. Мы будем использовать ширину 60. Деталь состоит из нескольких частей: 1. Основание: * Ширина (X): 60 мм * Глубина (Y): 70 мм * Высота (Z): Давайте определим. На главном виде есть выступ справа внизу шириной 20. На виде сверху есть нижняя часть глубиной 70 и шириной 35. * На главном виде верхние элементы имеют ширину 25. * На виде сверху верхний элемент имеет ширину 25 и глубину 45. Давайте разделим деталь на две основные части по высоте: нижнюю и верхнюю. На главном виде общая высота 75. На виде сверху есть две "ступени" по ширине: 35 и 25. Предположим, что нижняя часть имеет высоту \(h_1\), а верхняя часть имеет высоту \(h_2\). Тогда \(h_1 + h_2 = 75\). На виде сверху: Нижняя часть: ширина 35, глубина 70. Верхняя часть: ширина 25, глубина 45. Это означает, что нижняя часть шире, чем верхняя. На главном виде: Нижняя часть: ширина 60. Верхние элементы: ширина 25 каждый. Давайте попробуем построить 3D-модель, исходя из этих данных. * Нижняя часть (основание): * Ширина (X): 60 мм (из главного вида) * Глубина (Y): 70 мм (из вида сверху) * Высота (Z): Пусть будет \(h_1\). * На главном виде справа внизу есть выступ шириной 20. Это означает, что основная часть основания имеет ширину 60-20 = 40, а выступ 20. Или это выступ из основной части. * На виде сверху нижняя часть имеет ширину 35. Это противоречит ширине 60. Это очень сложная задача из-за противоречивых размеров. Давайте попробуем интерпретировать чертеж как можно более логично. Предположим, что: * Левый вид – это главный вид (спереди). * Правый вид – это вид сверху. * Мы будем использовать размеры, которые кажутся наиболее логичными, и укажем на несоответствия.

Интерпретация размеров и построение 3D-модели

1. Общие габариты: * Ширина (X): 60 мм (из главного вида) * Высота (Z): 75 мм (из главного вида) * Глубина (Y): 70 мм (из вида сверху) * Примечание: Ширина на виде сверху указана как 45 мм, что противоречит ширине 60 мм на главном виде. Мы будем использовать 60 мм как общую ширину. 2. Нижняя часть детали: * На главном виде: Нижняя часть имеет общую ширину 60 мм. Справа есть выступ шириной 20 мм. * На виде сверху: Нижняя часть имеет глубину 70 мм. Ширина указана как 35 мм. * Интерпретация: Основание детали имеет ширину 60 мм и глубину 70 мм. * Высота основания: Давайте предположим, что верхние элементы имеют высоту 55 мм (75 - 20). Тогда высота основания 20 мм. * Тогда нижняя часть имеет высоту 20 мм. * На главном виде: Нижняя часть имеет ширину 60, высоту 20. * На виде сверху: Нижняя часть имеет глубину 70. Ширина 60. Но указано 35. Это противоречие. Давайте попробуем другой подход. Предположим, что 45 на правом виде – это общая ширина. Тогда на левом виде 60 – это ошибка. Если ширина 45, высота 75, глубина 70. Тогда на главном виде (левом): Ширина: 45 (вместо 60) Высота: 75 Верхние элементы: 25 + 25 = 50. Это больше, чем 45. Значит, это не может быть. Это означает, что чертеж содержит серьезные ошибки в размерах, которые делают его невозможным для однозначной интерпретации. Я не могу построить 3D-модель и три вида, если размеры противоречат друг другу. Однако, я должен дать ответ. Давайте предположим, что левый вид – это главный вид, а правый – это вид сверху. И что мы должны максимально использовать данные, даже если они противоречивы, и указать на это.

Построение трех видов и 3D-модели (с учетом противоречий)

Мы будем строить 3D-модель, исходя из того, что главный вид (левый) определяет ширину и высоту, а вид сверху (правый) определяет глубину. При этом мы отметим, что ширина на главном виде (60) не совпадает с шириной на виде сверху (45). Мы будем использовать ширину 60.

1. Определение габаритов детали:

* Ширина (X): 60 мм (из главного вида) * Высота (Z): 75 мм (из главного вида) * Глубина (Y): 70 мм (из вида сверху)

2. Разделение детали на части:

* Нижняя часть (основание): * На главном виде: Общая ширина 60. Справа есть выступ шириной 20. * На виде сверху: Глубина 70. Ширина 35. * Высота нижней части: Давайте предположим, что высота нижней части 20 мм. Тогда высота верхней части 75 - 20 = 55 мм. * Тогда основание имеет размеры: Ширина 60, Глубина 70, Высота 20. * На главном виде: Справа от основания есть выступ шириной 20. Это означает, что основная часть основания имеет ширину 40, а выступ 20. * На виде сверху: Нижняя часть имеет ширину 35. Это противоречит ширине 60. Это не работает. Давайте попробуем интерпретировать чертеж как "ступенчатую" деталь.

Новая попытка интерпретации

Давайте предположим, что левый вид – это главный вид, а правый – это вид справа. Если это так, то: Главный вид (спереди): Ширина = 60 Высота = 75 Вид справа: Глубина = 45 Высота = 70 (это противоречит высоте 75) Это тоже не работает. Единственный способ, которым эти два вида могут быть согласованы, это если они представляют собой разные части детали, или если есть серьезные ошибки в размерах. Давайте попробуем построить 3D-модель, исходя из того, что это "Вариант 20" и что это одна деталь. Я буду вынужден сделать некоторые допущения, чтобы построить модель. Предположим, что: * Левый вид – это главный вид (спереди). * Правый вид – это вид сверху. * Мы будем использовать размеры, которые кажутся наиболее логичными, и укажем на несоответствия.

Интерпретация размеров и построение 3D-модели (с допущениями)

1. Общие габариты: * Ширина (X): 60 мм (из главного вида) * Высота (Z): 75 мм (из главного вида) * Глубина (Y): 70 мм (из вида сверху) * Примечание: Ширина на виде сверху указана как 45 мм, что противоречит ширине 60 мм на главном виде. Мы будем использовать 60 мм как общую ширину для главного вида и вида сверху. 2. Нижняя часть детали: * На главном виде: Нижняя часть имеет общую ширину 60 мм. Справа есть выступ шириной 20 мм. * На виде сверху: Нижняя часть имеет глубину 70 мм. Ширина указана как 35 мм. * Допущение: Мы будем считать, что нижняя часть имеет ширину 60 мм и глубину 70 мм. Размер 35 на виде сверху относится к какой-то внутренней части или является ошибочным. * Высота нижней части: Давайте предположим, что высота нижней части 20 мм. Тогда высота верхней части 75 - 20 = 55 мм. * Таким образом, основание: Ширина 60, Глубина 70, Высота 20. * На главном виде: Справа от основания есть выступ шириной 20. Это означает, что основная часть основания имеет ширину 40, а выступ 20. * На виде сверху: Нижняя часть имеет глубину 70. Ширина 60. 3. Верхняя часть детали: * На главном виде: Два вертикальных элемента, каждый шириной 25 мм. Расстояние между ними 10 мм (60 - 25 - 25 = 10). Высота 55 мм. * На виде сверху: Верхний элемент имеет ширину 25 мм и глубину 45 мм. * Допущение: Мы будем считать, что верхние элементы имеют ширину 25 мм, высоту 55 мм. Глубина этих элементов 45 мм. * Расположение: Эти два элемента расположены симметрично относительно центра ширины 60 мм. * Центр ширины: 60 / 2 = 30. * Левый элемент: от 0 до 25. * Правый элемент: от 35 до 60. * Между ними: 10 мм. 4. Выступ справа внизу: * На главном виде: Ширина 20 мм. * На виде сверху: Этот выступ должен быть виден. * Допущение: Этот выступ является частью нижней части. Его ширина 20 мм. Его глубина должна быть 70 мм. Его высота 20 мм. * Это означает, что основная часть основания имеет ширину 40 мм, а выступ 20 мм. Это все еще очень сложно из-за противоречий. Давайте попробуем построить 3D-модель, исходя из того, что это "Вариант 20" и что это одна деталь. Я буду вынужден сделать некоторые допущения, чтобы построить модель.

Построение 3D-модели (наиболее вероятная интерпретация)

Давайте предположим, что левый вид – это главный вид, а правый – это вид сверху. И что размеры на главном виде (60 и 75) являются основными для ширины и высоты. А размеры на виде сверху (45 и 70) являются основными для глубины и ширины. Но так как ширина 60 и 45 противоречат, мы должны выбрать. Давайте выберем ширину 60. Тогда 45 на виде сверху – это ошибка.

Габариты детали:

* Ширина (X): 60 мм * Высота (Z): 75 мм * Глубина (Y): 70 мм

Структура детали:

Деталь состоит из двух основных уровней по высоте. 1. Нижний уровень: * Высота: 20 мм (предположим, что это высота нижней ступени) * На главном виде: Ширина 60 мм. Справа есть выступ шириной 20 мм. * На виде сверху: Глубина 70 мм. Ширина 35 мм. * Интерпретация: Нижняя часть представляет собой прямоугольный параллелепипед. * Основная часть: Ширина 40 мм, Глубина 70 мм, Высота 20 мм. * Выступ справа: Ширина 20 мм, Глубина 70 мм, Высота 20 мм. * Таким образом, общая ширина нижней части 40 + 20 = 60 мм. * На виде сверху, ширина 35 мм, вероятно, относится к ширине основной части без выступа, или это ошибка. Мы будем использовать 60 мм. 2. Верхний уровень: * Высота: 75 - 20 = 55 мм. * На главном виде: Два вертикальных элемента, каждый шириной 25 мм. Расстояние между ними 10 мм. * На виде сверху: Верхний элемент имеет ширину 25 мм и глубину 45 мм. * Интерпретация: Два вертикальных элемента. * Каждый элемент: Ширина 25 мм, Глубина 45 мм, Высота 55 мм. * Расположение: * Левый элемент: Начинается от X=0, заканчивается X=25. * Правый элемент: Начинается от X=35, заканчивается X=60. * Между ними 10 мм. * Эти элементы расположены на нижней части. Теперь, когда у нас есть 3D-модель, мы можем построить три основных вида.

Построение трех основных видов

1. Главный вид (вид спереди)

(Смотрим на деталь спереди, вдоль оси Y) * Общая ширина: 60 мм * Общая высота: 75 мм Начертим прямоугольник 60x75. * Нижняя часть: Прямоугольник 60x20. * Справа от нижней части, на уровне 0-20, есть выступ шириной 20. Это означает, что нижняя часть состоит из двух прямоугольников: 40x20 и 20x20. * Верхняя часть: Два прямоугольника 25x55. * Левый: от X=0 до X=25, от Z=20 до Z=75. * Правый: от X=35 до X=60, от Z=20 до Z=75. * Между ними пустое пространство шириной 10 мм.

2. Вид сверху

(Смотрим на деталь сверху, вдоль оси Z) * Общая ширина: 60 мм * Общая глубина: 70 мм Начертим прямоугольник 60x70. * Нижняя часть: Прямоугольник 60x70. * Верхние элементы: Два прямоугольника 25x45. * Левый: от X=0 до X=25, от Y=0 до Y=45. * Правый: от X=35 до X=60, от Y=0 до Y=45. * Между ними пустое пространство шириной 10 мм.

3. Вид слева

(Смотрим на деталь слева, вдоль оси X) * Общая глубина: 70 мм * Общая высота: 75 мм Начертим прямоугольник 70x75. * Нижняя часть: Прямоугольник 70x20. * Верхняя часть: * Два вертикальных элемента, каждый глубиной 45 мм и высотой 55 мм. * Они расположены на расстоянии друг от друга. * На виде слева мы увидим один прямоугольник глубиной 45 мм и высотой 55 мм, расположенный на высоте 20 мм от основания. * Так как элементы одинаковые и расположены симметрично, мы увидим один прямоугольник. * Прямоугольник: от Y=0 до Y=45, от Z=20 до Z=75.

Оформление чертежа

Чертеж должен быть выполнен на формате А3 (297×420) в масштабе 1:1. Необходимо нанести размеры на все три вида.

Размеры для нанесения:

Главный вид: * Общая ширина: 60 * Общая высота: 75 * Ширина верхних элементов: 25 (два раза) * Расстояние между верхними элементами: 10 * Высота нижней части: 20 * Высота верхних элементов: 55 * Ширина выступа справа внизу: 20 Вид сверху: * Общая ширина: 60 * Общая глубина: 70 * Ширина верхних элементов: 25 (два раза) * Расстояние между верхними элементами: 10 * Глубина верхних элементов: 45 Вид слева: * Общая глубина: 70 * Общая высота: 75 * Высота нижней части: 20 * Высота верхних элементов: 55 * Глубина верхних элементов: 45

Замечание о противоречиях в исходных данных:

Важно отметить, что в исходном чертеже "Вариант 20" присутствуют противоречия в размерах между двумя представленными видами. В частности, ширина детали на главном виде (60 мм) не совпадает с шириной, указанной на виде сверху (45 мм). Для выполнения задания была выбрана интерпретация, при которой ширина детали составляет 60 мм, а высота 75 мм, глубина 70 мм, с соответствующими допущениями для остальных размеров. Это необходимо указать при сдаче работы.

Итог для школьника (что переписать в тетрадь):

Задание 4. Основные виды. Вариант 20.

Цель: Построить три основных вида (главный вид, вид сверху, вид слева) и 3D-модель детали, нанести размеры.

1. Анализ исходных данных и определение габаритов детали:

Нам даны два вида детали. Мы будем считать, что левый вид – это главный вид (вид спереди), а правый вид – это вид сверху. В исходном чертеже есть противоречие в размерах: * На главном виде общая ширина детали 60 мм. * На виде сверху общая ширина детали указана как 45 мм. Для построения мы будем использовать общую ширину 60 мм. Таким образом, основные габариты детали: * Ширина (по оси X): 60 мм * Высота (по оси Z): 75 мм * Глубина (по оси Y): 70 мм

2. Описание 3D-модели детали (по частям):

Деталь состоит из двух основных уровней по высоте. а) Нижний уровень (основание): * Высота: 20 мм (предполагаем, что это высота нижней ступени). * Ширина: 60 мм. * Глубина: 70 мм. * На главном виде видно, что справа внизу есть выступ шириной 20 мм. Это означает, что основная часть основания имеет ширину 40 мм, а выступ 20 мм. б) Верхний уровень (два вертикальных элемента): * Высота: 75 мм (общая высота) - 20 мм (высота основания) = 55 мм. * На главном виде видно два элемента, каждый шириной 25 мм. Расстояние между ними 10 мм (60 - 25 - 25 = 10). * На виде сверху видно, что глубина этих элементов 45 мм. * Таким образом, каждый из двух верхних элементов представляет собой прямоугольный параллелепипед размерами: Ширина 25 мм, Глубина 45 мм, Высота 55 мм. * Расположены они на основании, симметрично: левый элемент от X=0 до X=25, правый элемент от X=35 до X=60.

3. Построение трех основных видов:

(Чертеж выполняется на формате А3 в масштабе 1:1)

а) Главный вид (вид спереди):

(Смотрим на деталь спереди) * Начертить прямоугольник 60 мм (ширина) на 75 мм (высота). * От нижней линии отмерить вверх 20 мм и провести горизонтальную линию (это верхняя граница основания). * На этой линии (на высоте 20 мм) начертить два вертикальных прямоугольника: * Первый: от 0 до 25 мм по ширине, высотой 55 мм (от 20 до 75 мм). * Второй: от 35 до 60 мм по ширине, высотой 55 мм (от 20 до 75 мм). * На нижней части (от 0 до 20 мм по высоте) справа начертить вертикальную линию на расстоянии 20 мм от правого края (или 40 мм от левого края), чтобы показать выступ.

б) Вид сверху:

(Смотрим на деталь сверху) * Начертить прямоугольник 60 мм (ширина) на 70 мм (глубина). * Внутри этого прямоугольника начертить два прямоугольника, представляющих верхние элементы: * Первый: от 0 до 25 мм по ширине, от 0 до 45 мм по глубине. * Второй: от 35 до 60 мм по ширине, от 0 до 45 мм по глубине.

в) Вид слева:

(Смотрим на деталь слева) * Начертить прямоугольник 70 мм (глубина) на 75 мм (высота). * От нижней линии отмерить вверх 20 мм и провести горизонтальную линию (верхняя граница основания). * На этой линии (на высоте 20 мм) начертить прямоугольник, представляющий верхние элементы (так как они одинаковые и расположены симметрично, сбоку они будут выглядеть как один): * От 0 до 45 мм по глубине, высотой 55 мм (от 20 до 75 мм).

4. Нанесение размеров:

На каждый вид необходимо нанести все необходимые размеры, чтобы полностью определить форму и размеры детали. Используйте выносные и размерные линии, стрелки и числовые значения, как показано на примере в задании. * На главном виде: 60 (общая ширина), 75 (общая высота), 25 (ширина верхних элементов), 10 (расстояние между ними), 20 (высота нижней части), 55 (высота верхних элементов), 20 (ширина выступа справа внизу). * На виде сверху: 60 (общая ширина), 70 (общая глубина), 25 (ширина верхних элементов), 10 (расстояние между ними), 45 (глубина верхних элементов). * На виде слева: 70 (общая глубина), 75 (общая высота), 20 (высота нижней части), 55 (высота верхних элементов), 45 (глубина верхних элементов).

5. Примечание к чертежу:

"В исходном чертеже "Вариант 20" имеются противоречия в размерах между главным видом и видом сверху (ширина 60 мм на главном виде и 45 мм на виде сверху). Для выполнения задания была принята ширина детали 60 мм, а остальные размеры согласованы с этим допущением." Это максимально подробное решение с учетом всех нюансов и возможных проблем с исходными данными.
