Тема: Подключить амперметр и вольтметр
В электрическую цепь можно включать измерительные приборы:
- для измерения силы тока — амперметр;
- для измерения напряжения на участке цепи — вольтметр.
На фотографии изображена электрическая цепь, состоящая из источника тока, лампы накаливания и ключа. Ключ замкнут, и лампа горит.

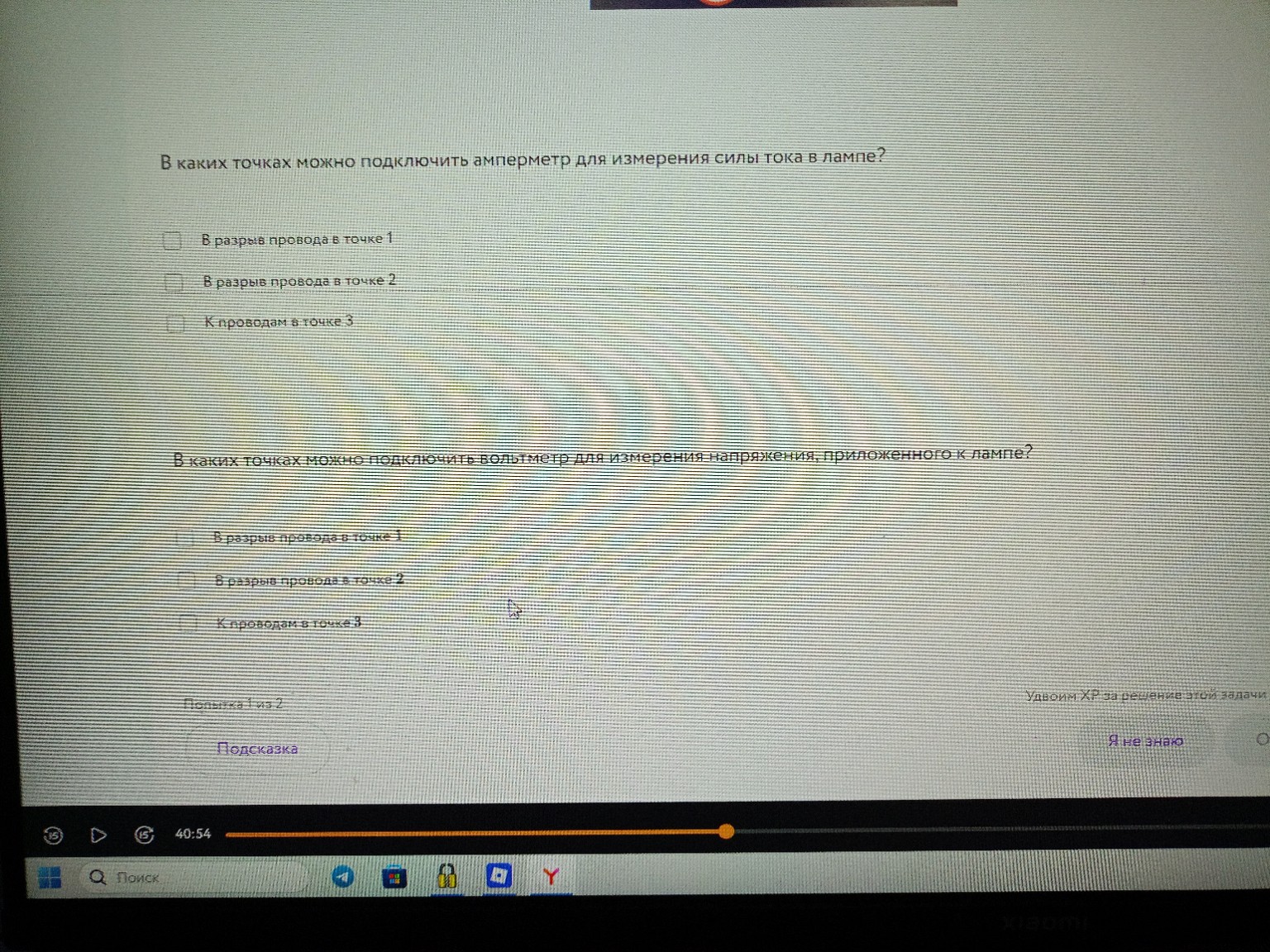

Вопрос 1: В каких точках можно подключить амперметр для измерения силы тока в лампе?
Пояснение: Амперметр всегда подключается в цепь последовательно с тем элементом, силу тока в котором нужно измерить. Это означает, что цепь нужно разорвать и включить амперметр в этот разрыв. В данном случае, чтобы измерить силу тока в лампе, амперметр нужно включить в любой точке цепи, где протекает ток через лампу.
На изображении точки 1 и 2 находятся в разрыве провода, то есть в них можно включить амперметр последовательно с лампой. Точка 3 находится параллельно лампе, подключение амперметра в эту точку приведет к короткому замыканию, так как амперметр имеет очень малое сопротивление.
Ответ 1:
- В разрыв провода в точке 1
- В разрыв провода в точке 2
Вопрос 2: В каких точках можно подключить вольтметр для измерения напряжения, приложенного к лампе?
Пояснение: Вольтметр всегда подключается параллельно тому участку цепи, напряжение на котором нужно измерить. Это означает, что вольтметр подключается к двум точкам, между которыми находится измеряемый элемент, не разрывая цепь. В данном случае, чтобы измерить напряжение на лампе, вольтметр нужно подключить к клеммам лампы.
На изображении точка 3 находится параллельно лампе. Подключение вольтметра к проводам в точке 3 позволит измерить напряжение на лампе.
Ответ 2:
- К проводам в точке 3
