Определение рабочей поперечной арматуры в железобетонной балке

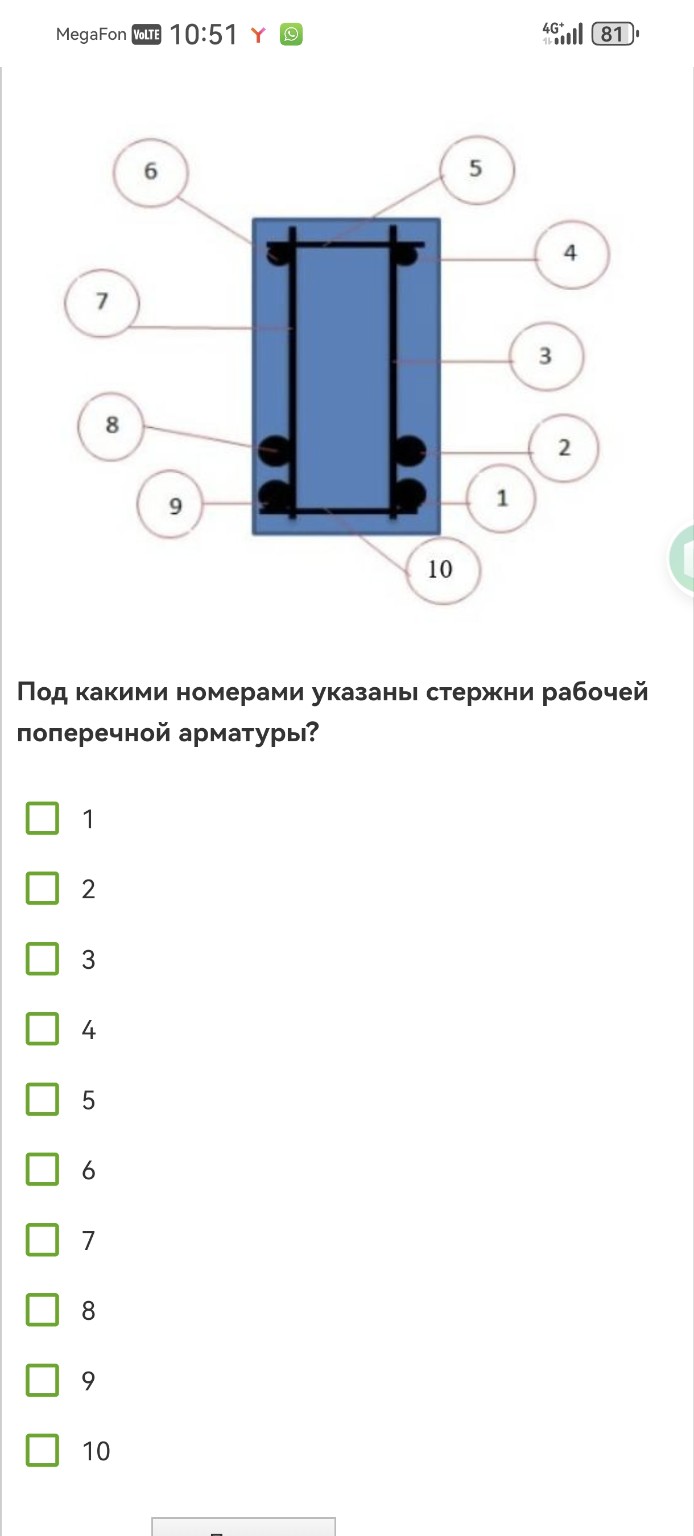

Для записи в тетрадь выберите следующие правильные ответы: Под номерами рабочей поперечной арматуры (хомутов) указаны: 3, 5, 7, 10. Пояснение: На схеме поперечного сечения железобетонной балки арматура разделяется по своему расположению и назначению: 1. Рабочая поперечная арматура (хомуты) — это замкнутый контур, который охватывает продольные стержни. Она воспринимает поперечные силы и связывает бетон сжатой и растянутой зон. На рисунке это вертикальные и горизонтальные участки каркаса: - 3 и 7 — вертикальные ветви хомута. - 5 и 10 — горизонтальные ветви хомута. 2. Продольная арматура — это стержни, которые на чертеже сечения выглядят как точки (кружки): - 1, 2, 8, 9 — рабочая продольная арматура в растянутой зоне (снизу). - 4, 6 — монтажная или рабочая продольная арматура в сжатой зоне (сверху). В расчетах площадь сечения всех вертикальных ветвей хомутов в одном нормальном сечении обозначается как \( A_{sw} \). Расстояние между этими стержнями вдоль оси балки называется шагом хомутов и обозначается буквой \( s \).
