Обозначение элементов водотрубного котла-утилизатора на схеме

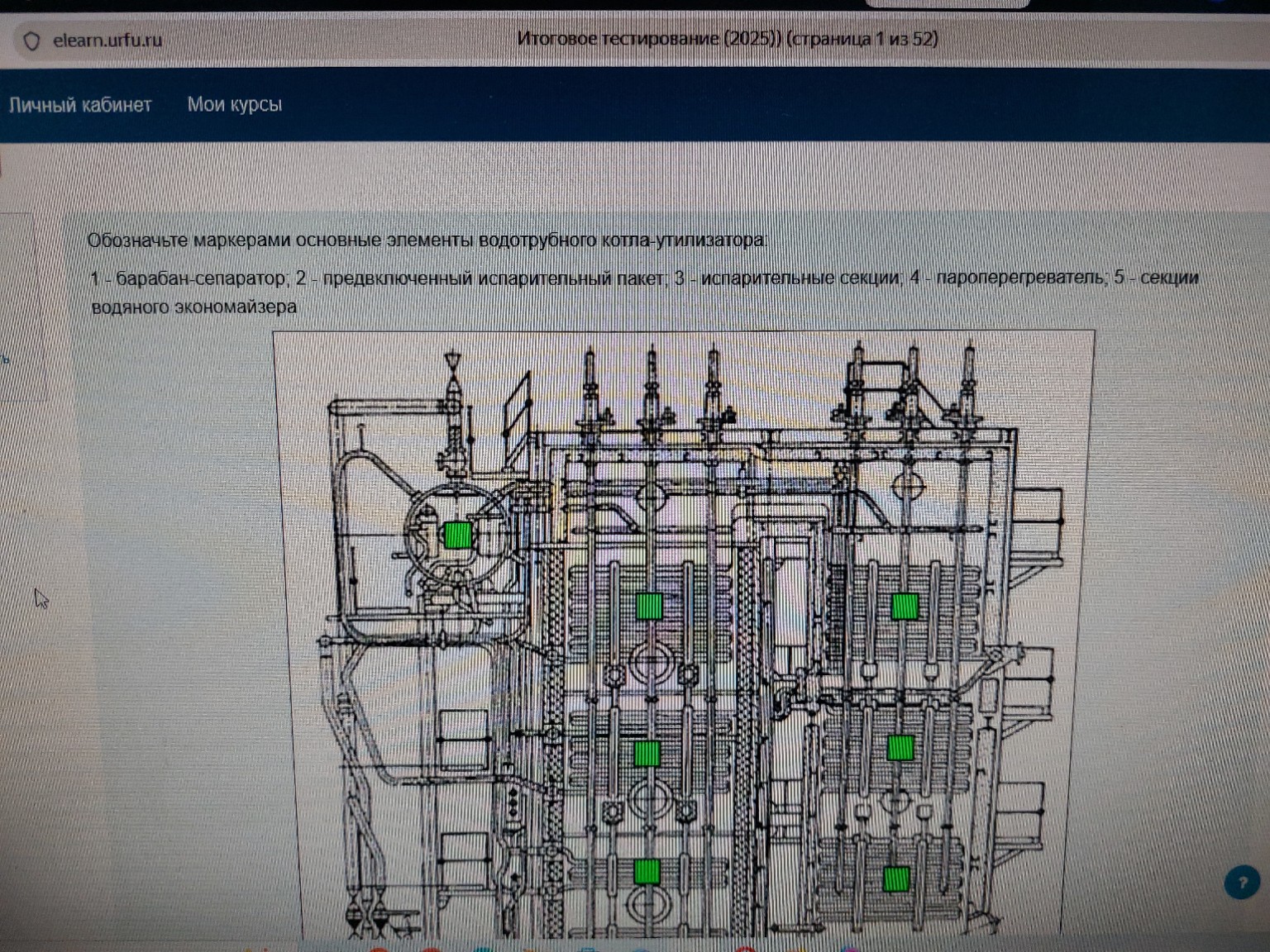

Для выполнения задания по обозначению основных элементов водотрубного котла-утилизатора на схеме, необходимо соотнести цифры с соответствующими узлами оборудования. Ниже представлено описание расположения маркеров согласно технологическому циклу движения газов и воды/пара. Основные элементы котла-утилизатора: 1. Барабан-сепаратор. Расположен в левой верхней части схемы. Это крупный цилиндрический сосуд, где происходит разделение пароводяной смеси на насыщенный пар и воду. Маркер следует поставить на круглый элемент слева. 2. Предвключенный испарительный пакет. Находится первым по ходу движения горячих газов (обычно слева направо или сверху вниз в первой шахте). Он воспринимает наибольшую тепловую нагрузку. 3. Испарительные секции. Расположены в центральной части котла. Это основные поверхности нагрева, где происходит кипение воды. На схеме это блоки труб в средней части. 4. Пароперегреватель. Находится в зоне высоких температур газов, обычно после или между испарительными поверхностями. Служит для повышения температуры пара выше температуры насыщения. 5. Секции водяного экономайзера. Расположены в хвостовой части котла (справа на схеме), где температура газов минимальна. Здесь происходит предварительный подогрев питательной воды перед ее подачей в барабан. Порядок расположения маркеров на схеме (слева направо по блокам): - Крайний левый круглый элемент: 1 (Барабан-сепаратор). - Первый вертикальный блок поверхностей: 2 (Предвключенный испарительный пакет) и 4 (Пароперегреватель) в зависимости от конкретной компоновки ярусов. - Центральные блоки: 3 (Испарительные секции). - Крайние правые блоки (по ходу остывания газов): 5 (Секции водяного экономайзера). При заполнении в тетрадь можно кратко записать назначение: \[ Q = m \cdot \Delta h \] где \( Q \) — тепловая мощность, передаваемая элементам котла, \( m \) — расход теплоносителя, \( \Delta h \) — изменение энтальпии в соответствующей секции.
