Решение задачи по теплообмену: анализ графика температур

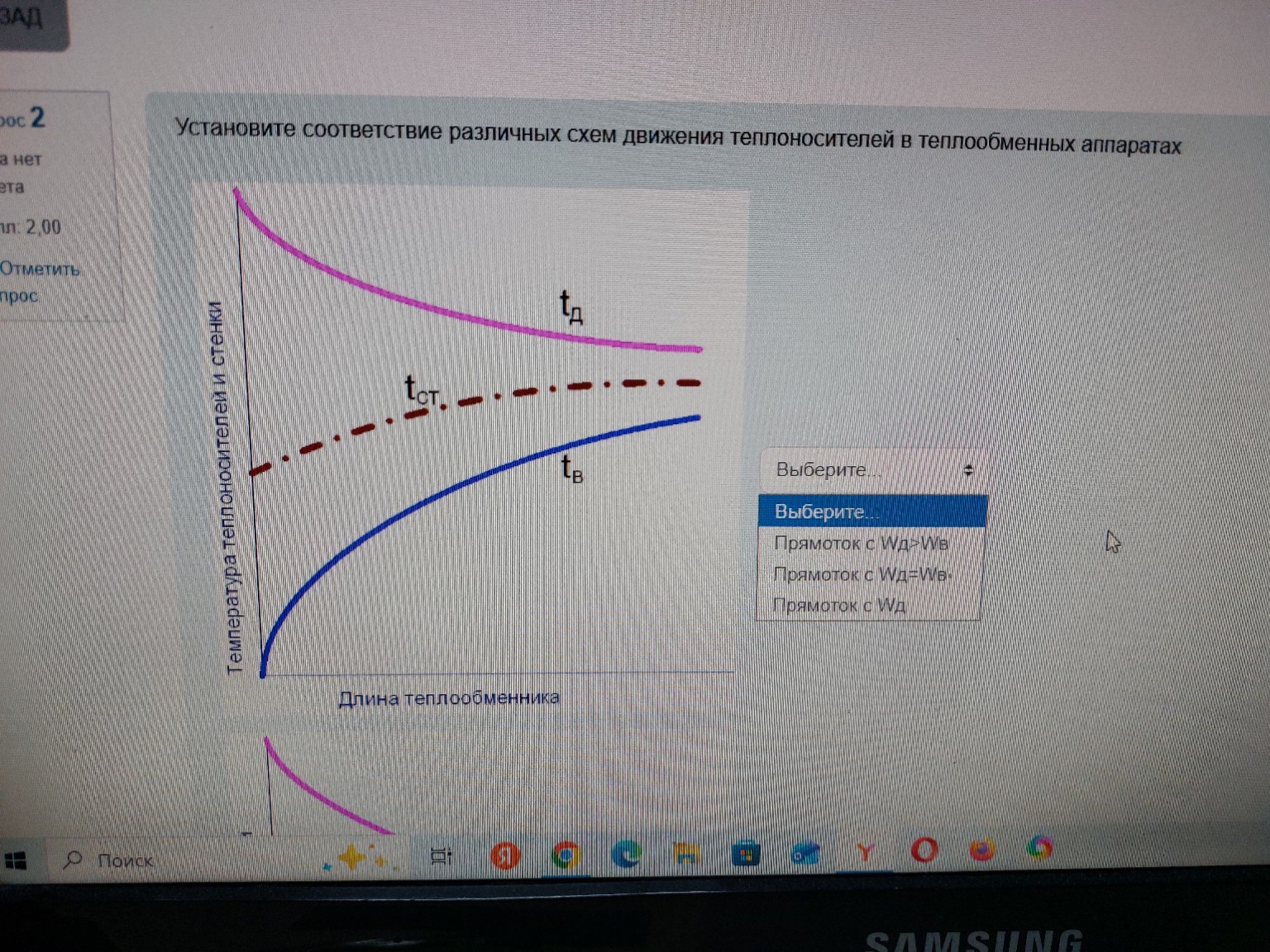

Для решения данной задачи необходимо проанализировать график изменения температур теплоносителей вдоль поверхности теплообменного аппарата. На графике мы видим: 1. Обе кривые температур \( t_{д} \) (горячий теплоноситель) и \( t_{в} \) (холодный теплоноситель) начинаются с одной стороны (слева) и стремятся друг к другу. Это характерный признак схемы прямотока. 2. Изменение температуры горячего теплоносителя \( \Delta t_{д} \) (разница между началом и концом розовой кривой) визуально меньше, чем изменение температуры холодного теплоносителя \( \Delta t_{в} \) (разница между началом и концом синей кривой). Согласно уравнению теплового баланса: \[ Q = W_{д} \cdot \Delta t_{д} = W_{в} \cdot \Delta t_{в} \] где \( W \) — полная теплоемкость расхода (водяной эквивалент). Из формулы следует, что чем больше изменение температуры \( \Delta t \), тем меньше водяной эквивалент \( W \). Так как на графике \( \Delta t_{д} < \Delta t_{в} \), то справедливо соотношение: \[ W_{д} > W_{в} \] Правильный ответ для данного графика: Прямоток с \( W_{д} > W_{в} \) Запись в тетрадь: На графике представлена схема прямотока, так как теплоносители движутся в одном направлении (температуры сближаются к выходу). Поскольку горячий теплоноситель остывает медленнее, чем нагревается холодный, его теплоемкость расхода выше. \[ \Delta t_{д} < \Delta t_{в} \Rightarrow W_{д} > W_{в} \]
