Решение: Анализ графика температуры в теплообменном аппарате

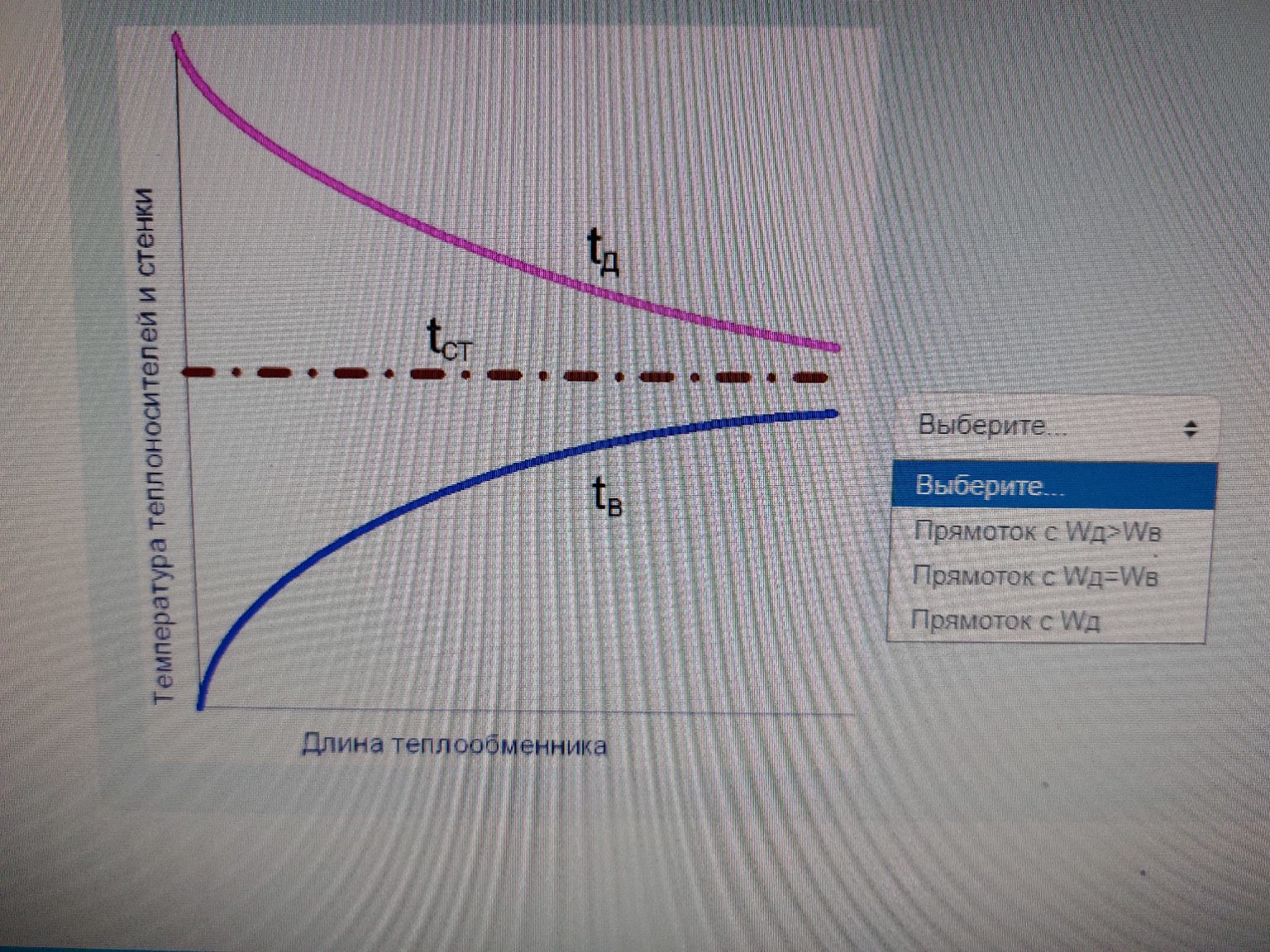

На данном графике представлена схема изменения температур в теплообменном аппарате. Проанализируем её для выбора правильного ответа. 1. Схема движения: Кривые температур горячего \( t_{д} \) и холодного \( t_{в} \) теплоносителей начинаются с одной стороны (левой) и сближаются по мере движения вдоль поверхности теплообмена. Это характерный признак прямотока. 2. Соотношение водяных эквивалентов (теплоемкостей расхода): Воспользуемся уравнением теплового баланса: \[ Q = W_{д} \cdot \Delta t_{д} = W_{в} \cdot \Delta t_{в} \] где \( \Delta t_{д} \) — изменение температуры горячего теплоносителя, а \( \Delta t_{в} \) — изменение температуры холодного теплоносителя. На графике видно, что кривые симметричны относительно горизонтальной линии стенки \( t_{ст} \). Это означает, что падение температуры горячего теплоносителя равно нагреву холодного: \[ \Delta t_{д} = \Delta t_{в} \] Следовательно, их водяные эквиваленты равны: \[ W_{д} = W_{в} \] Правильный ответ: Прямоток с \( W_{д} = W_{в} \) Запись в тетрадь: По графику видно, что теплоносители движутся в одном направлении (прямоток). Так как изменения температур горячего и холодного теплоносителей одинаковы по величине (\( \Delta t_{д} = \Delta t_{в} \)), то согласно уравнению теплового баланса их теплоемкости расхода равны: \[ W_{д} = W_{в} \]
