Решение задачи по теплообмену: анализ графика

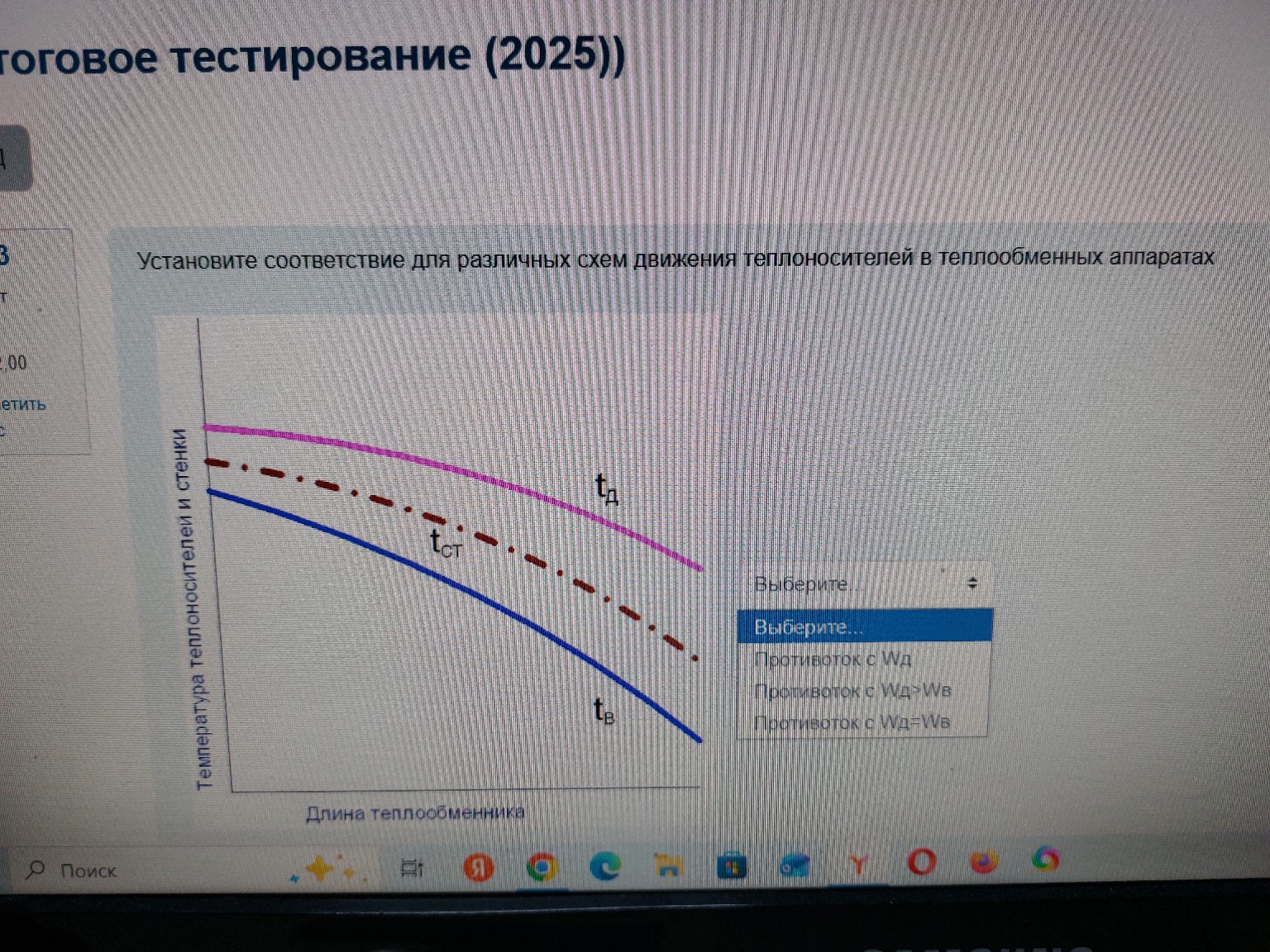

Для решения этой задачи проанализируем представленный график изменения температур. 1. Схема движения: На графике кривые температур горячего \( t_{д} \) и холодного \( t_{в} \) теплоносителей идут почти параллельно друг другу, при этом температура холодного теплоносителя \( t_{в} \) на выходе (справа) ниже, чем на входе (слева). Это характерный признак противотока, где жидкости движутся навстречу друг другу. 2. Соотношение водяных эквивалентов (теплоемкостей расхода): Используем уравнение теплового баланса: \[ Q = W_{д} \cdot (t_{д1} - t_{д2}) = W_{в} \cdot (t_{в2} - t_{в1}) \] На графике мы видим, что линии температур \( t_{д} \) и \( t_{в} \) практически параллельны. Это означает, что изменение температуры горячего теплоносителя равно изменению температуры холодного теплоносителя: \[ \Delta t_{д} \approx \Delta t_{в} \] Следовательно, их водяные эквиваленты равны: \[ W_{д} = W_{в} \] Правильный ответ: Противоток с \( W_{д} = W_{в} \) Запись в тетрадь: На графике изображен противоток, так как это единственная схема, при которой возможно параллельное изменение температур теплоносителей вдоль всей поверхности нагрева. Равенство температурных напоров на входе и выходе свидетельствует о том, что: \[ W_{д} = W_{в} \]
