Решение: Схема движения потоков в керамическом рекуператоре

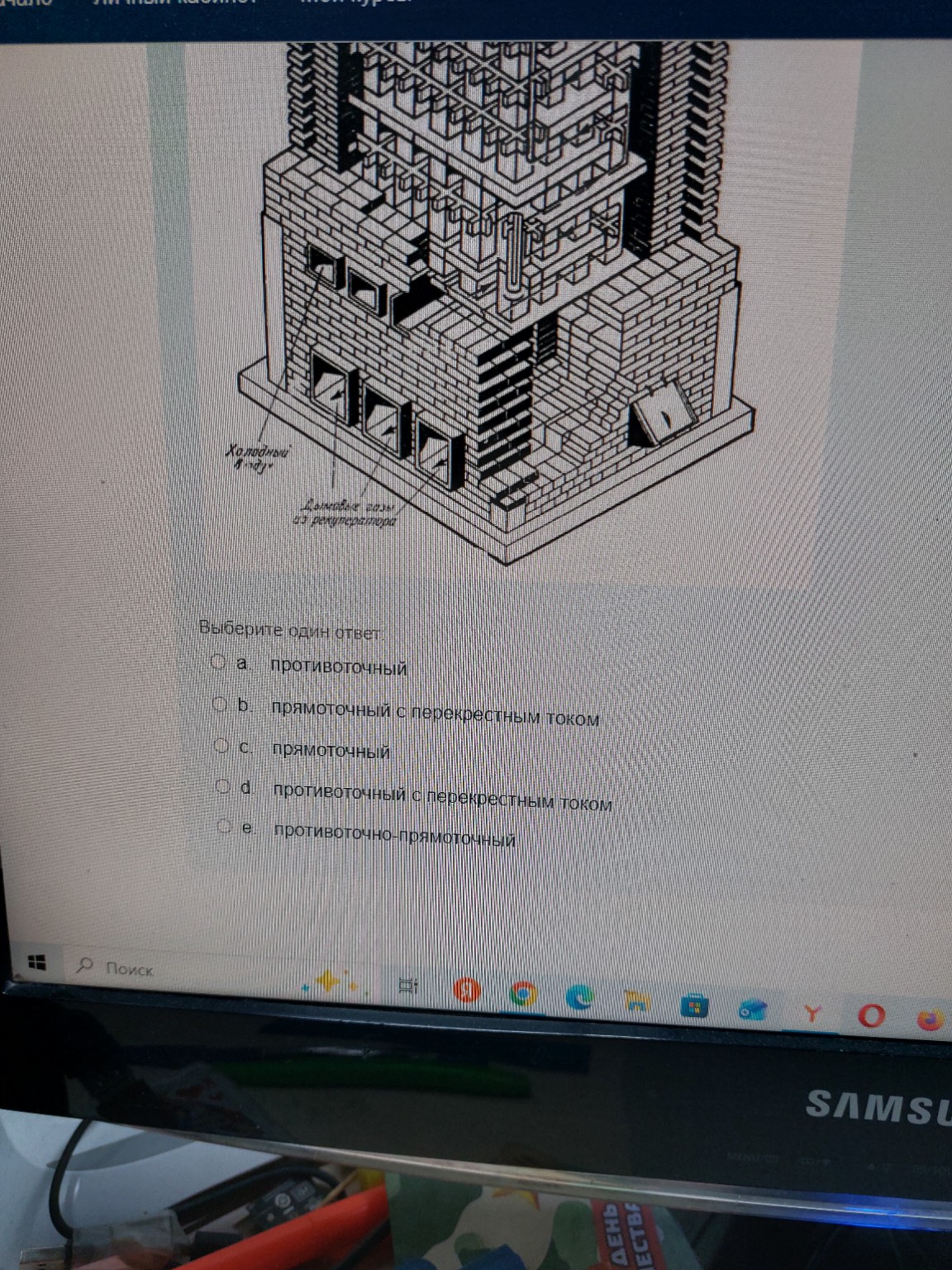

Для решения данного вопроса проанализируем схему движения потоков в керамическом рекуператоре, представленную на изображениях: 1. Дымовые газы (греющая среда) движутся сверху вниз по вертикальным каналам. 2. Воздух (нагреваемая среда) поступает снизу и движется в целом снизу вверх, но при этом он совершает горизонтальные ходы, пересекая поток газов под прямым углом. Анализ схемы: Так как общее направление движения воздуха (снизу вверх) противоположно общему направлению движения газов (сверху вниз), основная схема движения является противоточной. Однако внутри каждого яруса воздух движется перпендикулярно газам, что вносит элемент перекрестного тока. В теплотехнике такая комбинированная схема называется противоточной с перекрестным током. Правильный ответ: d. противоточный с перекрестным током
