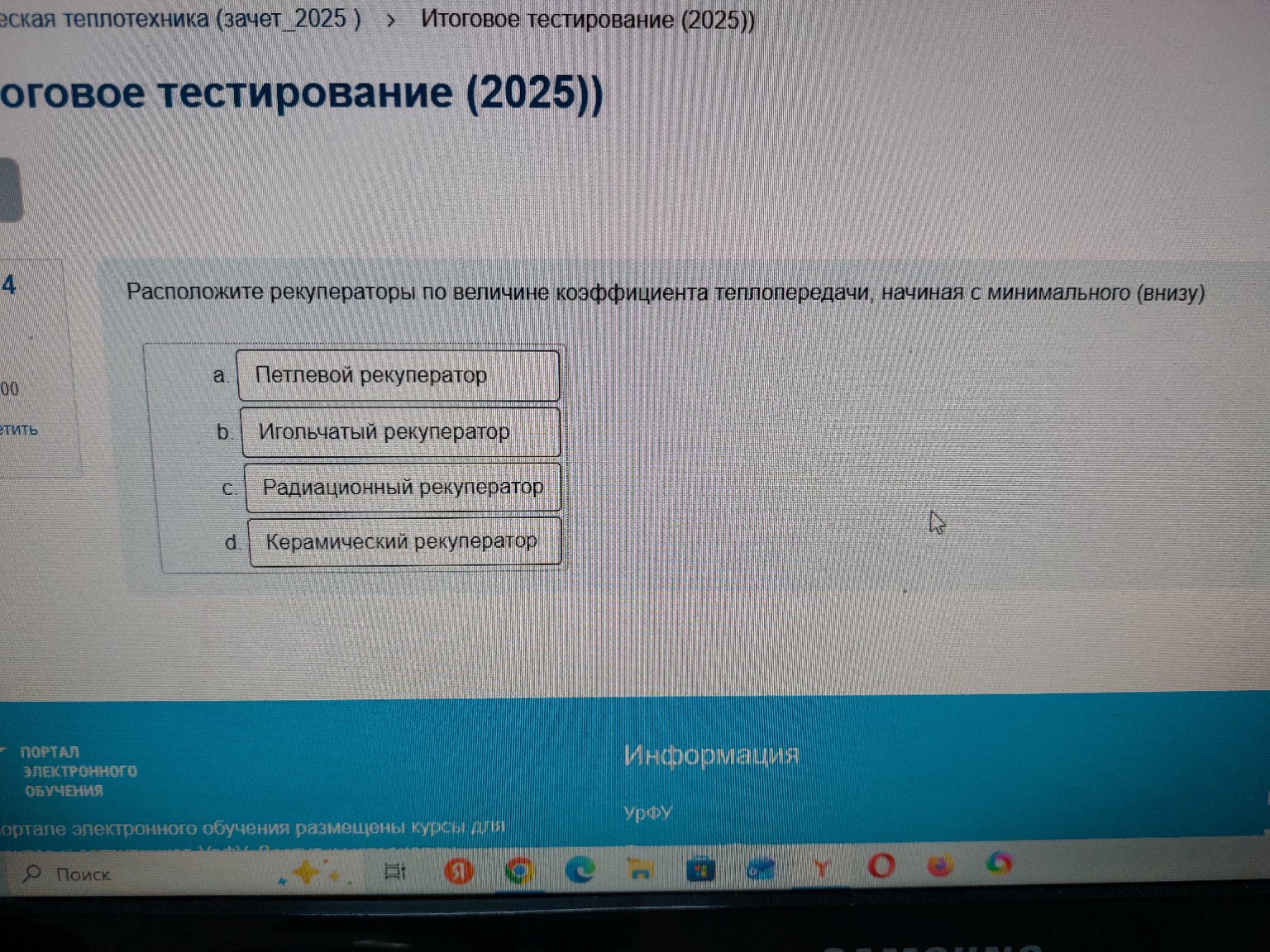

Решение: Сравнение керамического и радиационного рекуператоров

Для решения этой задачи необходимо проанализировать конструктивные особенности каждого типа рекуператора и то, как они влияют на коэффициент теплопередачи \( k \). Коэффициент теплопередачи \( k \) зависит от интенсивности теплоотдачи от газов к стенке и от стенки к воздуху, а также от термического сопротивления самой стенки. 1. Керамический рекуператор: имеет самые низкие значения \( k \). Это связано с низкой теплопроводностью керамики и массивностью конструкции. Коэффициент теплопередачи обычно составляет \( 5-10 \) \( Вт/(м^2 \cdot К) \). 2. Радиационный рекуператор: тепло передается в основном излучением. Несмотря на высокие температуры, общая интенсивность теплопередачи ниже, чем в конвективных металлических аппаратах. Значения \( k \) находятся в районе \( 10-20 \) \( Вт/(м^2 \cdot К) \). 3. Петлевой рекуператор: это металлический конвективный теплообменник. За счет высокой теплопроводности металла и высокой скорости движения газов в трубах коэффициент теплопередачи выше и составляет \( 20-40 \) \( Вт/(м^2 \cdot К) \). 4. Игольчатый рекуператор: обладает самым высоким коэффициентом теплопередачи. Наличие "иголок" (шипов) на поверхности труб резко увеличивает площадь теплообмена и создает сильную турбулизацию потока, что значительно интенсифицирует процесс. Значения \( k \) могут достигать \( 50-70 \) \( Вт/(м^2 \cdot К) \) и выше. В задании просят расположить их, начиная с минимального внизу (то есть самый большой коэффициент должен быть сверху, а самый маленький — в самом низу списка). Порядок расположения (сверху вниз): 1. Игольчатый рекуператор (максимальный \( k \)) 2. Петлевой рекуператор 3. Радиационный рекуператор 4. Керамический рекуператор (минимальный \( k \)) Запись для тетради: Коэффициент теплопередачи \( k \) зависит от материала и степени турбулизации потока. 1. Игольчатый: максимальный \( k \) за счет искусственной турбулизации и развитой поверхности. 2. Петлевой: средний \( k \), типичный для металлических конвективных аппаратов. 3. Радиационный: пониженный \( k \), так как преобладает лучистый теплообмен. 4. Керамический: минимальный \( k \) из-за низкой теплопроводности материала стенки.
