Решение: Какой тип котла-утилизатора представлен на схеме?

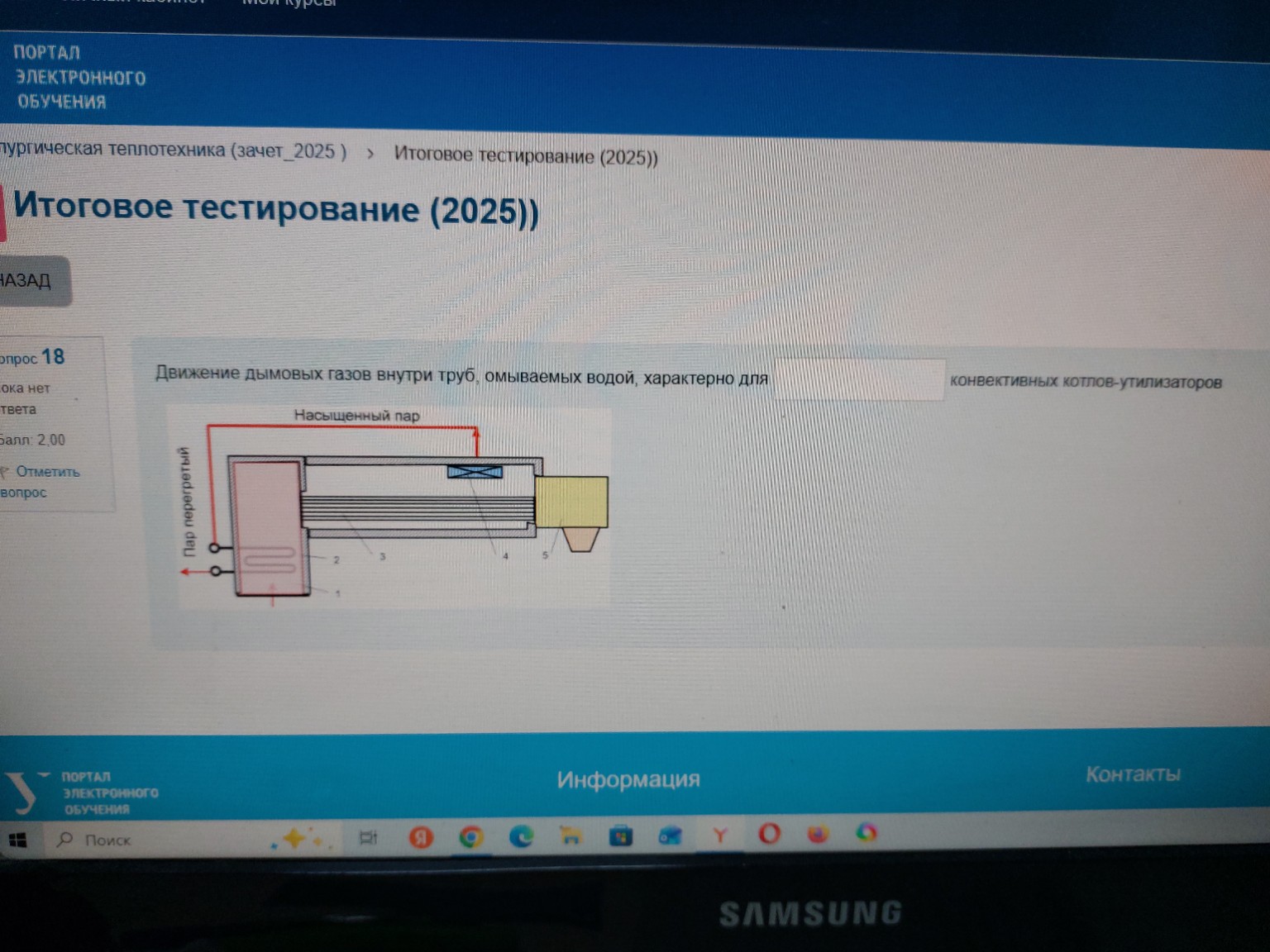

Для ответа на данный вопрос по предмету «Металлургическая теплотехника» необходимо определить тип котла-утилизатора по принципу движения теплоносителей. В тексте вопроса указано: «Движение дымовых газов внутри труб, омываемых водой, характерно для ... конвективных котлов-утилизаторов». Согласно классификации теплообменных аппаратов и котлов: 1. Если горячие газы движутся внутри труб, а вода (теплоноситель) находится в межтрубном пространстве, такие котлы называются газотрубными. 2. Если же вода движется внутри труб, а газы омывают их снаружи, такие котлы называются водотрубными. На представленной схеме изображен типичный газотрубный котел-утилизатор, где пучок труб (цифра 3) находится внутри корпуса, заполненного водой. Правильный ответ для вставки в поле: газотрубных Полное предложение будет выглядеть так: Движение дымовых газов внутри труб, омываемых водой, характерно для газотрубных конвективных котлов-утилизаторов.
