Решение задачи: Характеристики центробежной машины и сети

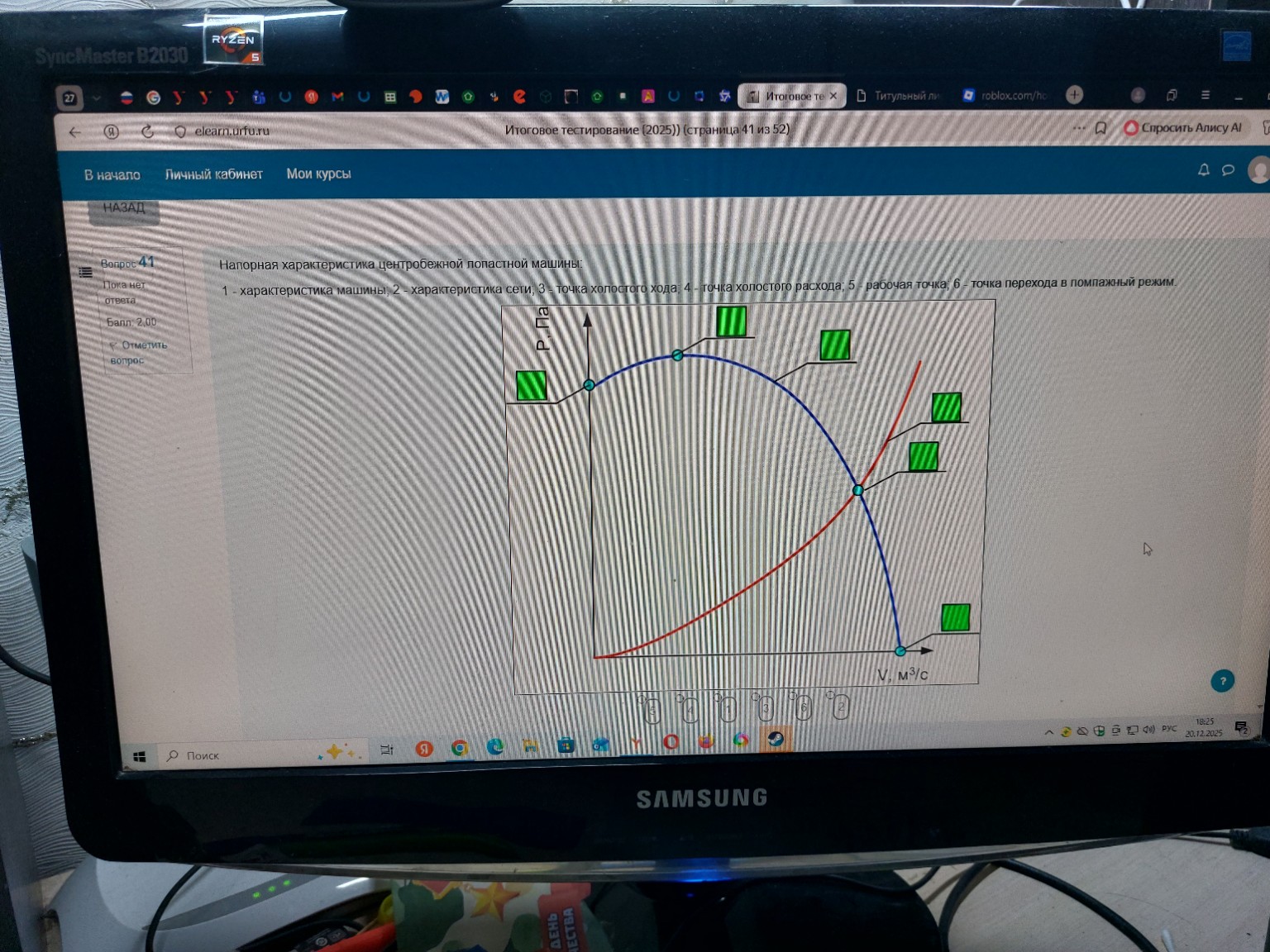

Для решения данной задачи по гидравлике и теплотехнике необходимо сопоставить элементы графика с их описанием. На графике представлена напорная характеристика центробежной машины (синяя линия) и характеристика сети (красная линия). Ниже приведено правильное соответствие цифр и элементов графика для записи в тетрадь: 1. Характеристика машины — это синяя кривая линия, показывающая зависимость давления \( P \) от расхода \( V \). На графике это верхнее поле, указывающее на саму синюю линию. 2. Характеристика сети — это красная параболическая линия, выходящая из начала координат. Она показывает сопротивление системы. На графике это поле, указывающее на красную линию. 3. Точка холостого хода — это точка пересечения характеристики машины с осью ординат (осью давления \( P \)), когда расход \( V = 0 \). На графике это крайняя левая точка на синей линии. 4. Точка холостого расхода — это точка пересечения характеристики машины с осью абсцисс (осью расхода \( V \)), когда создаваемое давление \( P = 0 \). На графике это крайняя правая точка на синей линии. 5. Рабочая точка — это точка пересечения характеристики машины (1) и характеристики сети (2). В этой точке устанавливается равновесие между напором машины и сопротивлением сети. На графике это точка пересечения синей и красной линий. 6. Точка перехода в помпажный режим — это точка максимума на напорной характеристике. Работа слева от этой точки (на восходящем участке) может быть неустойчивой. На графике это верхняя точка синей кривой. Итоговая последовательность для заполнения (сверху вниз по выноскам на картинке): — Верхняя левая выноска (к синей линии): 1 — Выноска к максимуму кривой: 6 — Выноска к точке на оси P: 3 — Выноска к точке пересечения линий: 5 — Выноска к красной линии: 2 — Выноска к точке на оси V: 4
