Решение задачи: Определение типа газовой горелки

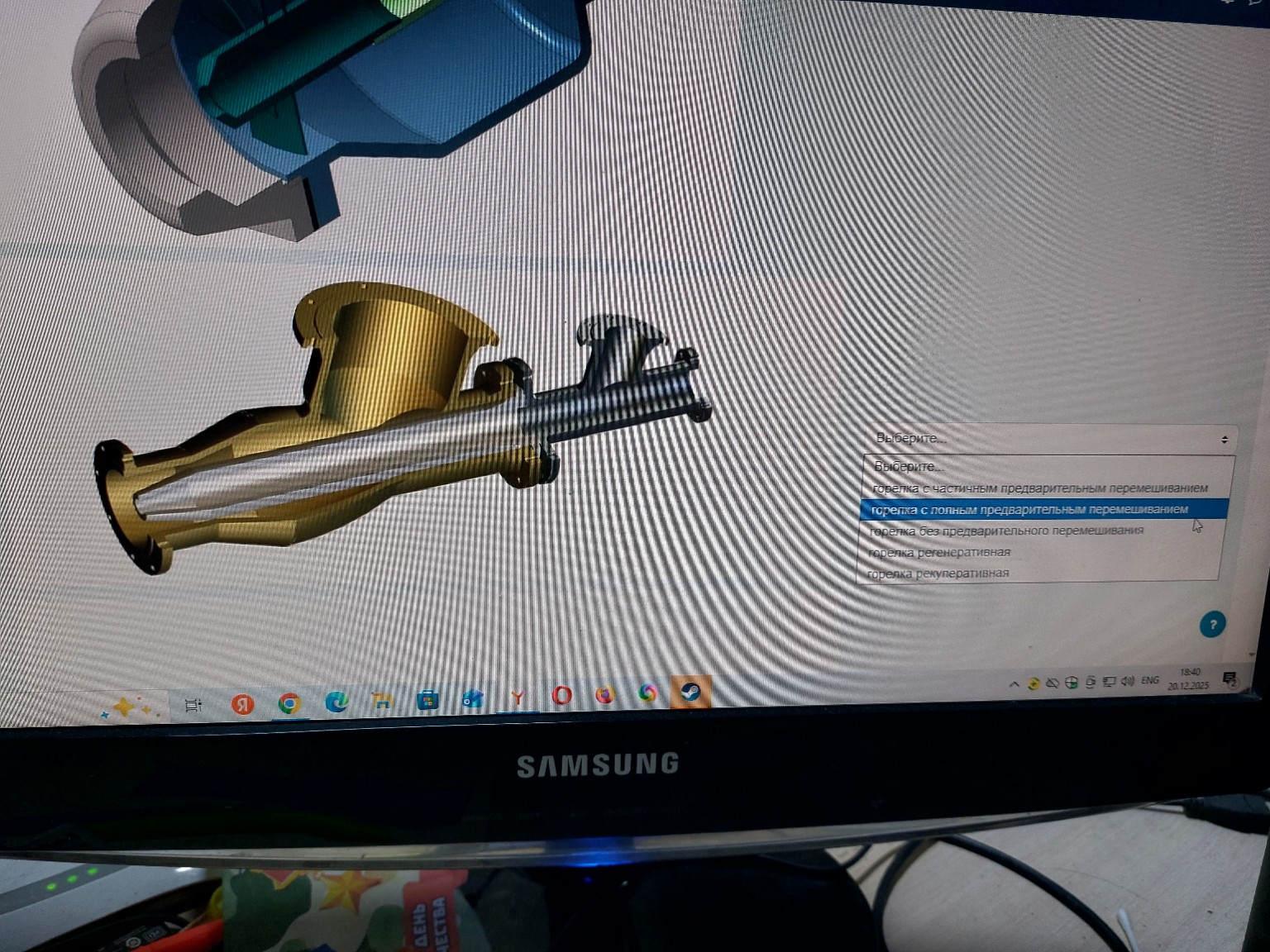

На представленном изображении показана 3D-модель технического устройства, которое относится к газогорелочному оборудованию. В выпадающем списке предложены варианты классификации горелок по способу смесеобразования и использования тепла отходящих газов. Исходя из конструкции на чертеже (наличие смесительной трубки — инжектора, где происходит подготовка газовоздушной смеси до выхода в зону горения), правильным ответом будет: Горелка с полным предварительным перемешиванием. Ниже приведено краткое описание для тетради: Классификация горелочных устройств По способу подачи воздуха и смесеобразования данная модель относится к горелкам с полным предварительным перемешиванием (кинетическим горелкам). Особенности данного типа: 1. Весь необходимый для горения воздух (первичный воздух) засасывается или подается в горелку до выхода смеси в камеру сгорания. 2. Коэффициент избытка воздуха \( \alpha \) в таких устройствах обычно близок к единице: \[ \alpha \approx 1.0 \dots 1.05 \] 3. Это обеспечивает короткое, прозрачное пламя и высокую полноту сгорания топлива, что важно для экологических показателей и эффективности работы отечественного промышленного оборудования. Выбранный вариант в интерфейсе программы: "горелка с полным предварительным перемешиванием".
