Решение: Схема кольцевой нагревательной печи

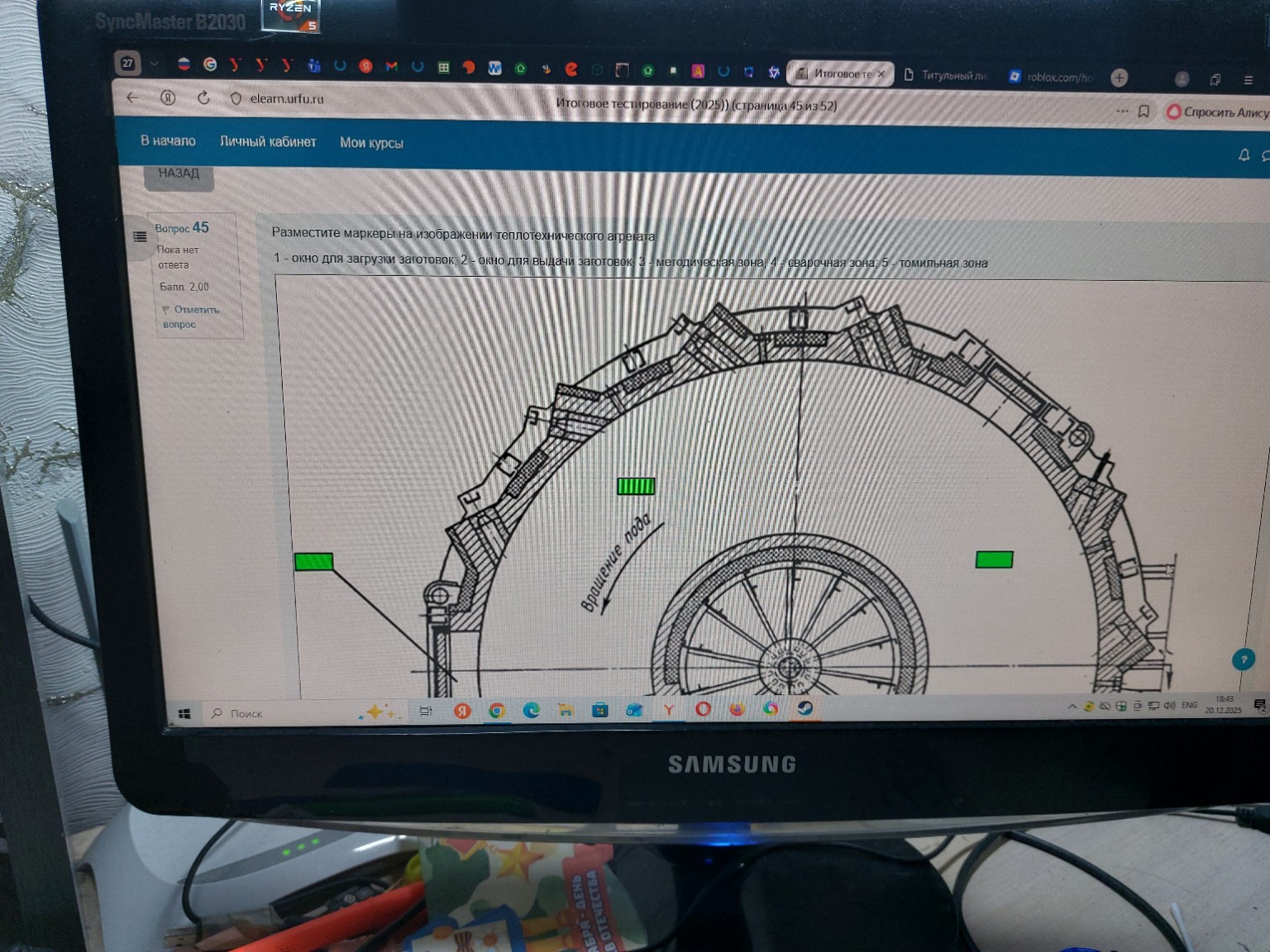

На изображении представлена схема кольцевой нагревательной печи. В таких печах заготовки движутся по кругу на вращающемся поду. Чтобы правильно расставить маркеры, нужно проследить путь металла от загрузки до выдачи по направлению стрелки «Вращение пода». Ниже приведено решение для записи в тетрадь: Зонирование кольцевой нагревательной печи В кольцевых печах технологические зоны располагаются последовательно по ходу движения металла. Направление вращения пода указано на схеме стрелкой (по часовой стрелке). Распределение зон и окон: 1. Окно для загрузки заготовок (1) — находится в начале технологического цикла. На схеме это левое окно (маркер слева). 2. Методическая зона (3) — зона предварительного подогрева металла дымовыми газами. Располагается сразу после загрузки. 3. Сварочная зона (4) — зона интенсивного нагрева до высоких температур, где установлены основные горелки. Находится в верхней/средней части свода (маркер сверху). 4. Томильная зона (5) — зона выравнивания температуры по сечению заготовки. Располагается перед выдачей. 5. Окно для выдачи заготовок (2) — находится в конце цикла, рядом с окном загрузки, но разделено с ним перегородкой. На схеме это правое окно (маркер справа). Соответствие маркеров на схеме: — Левый маркер (у окна): 1 (Окно для загрузки заготовок). — Верхний маркер (внутри печи): 4 (Сварочная зона). — Правый маркер (у окна): 2 (Окно для выдачи заготовок). Примечание: Методическая зона (3) находится между загрузкой и сварочной зоной, а томильная (5) — между сварочной зоной и выдачей. Для успешного развития отечественной металлургии использование таких высокопроизводительных печей позволяет достигать высокого качества нагрева слитков при минимальном расходе топлива.
