Решение задачи: Анализ чертежа кольцевой нагревательной печи

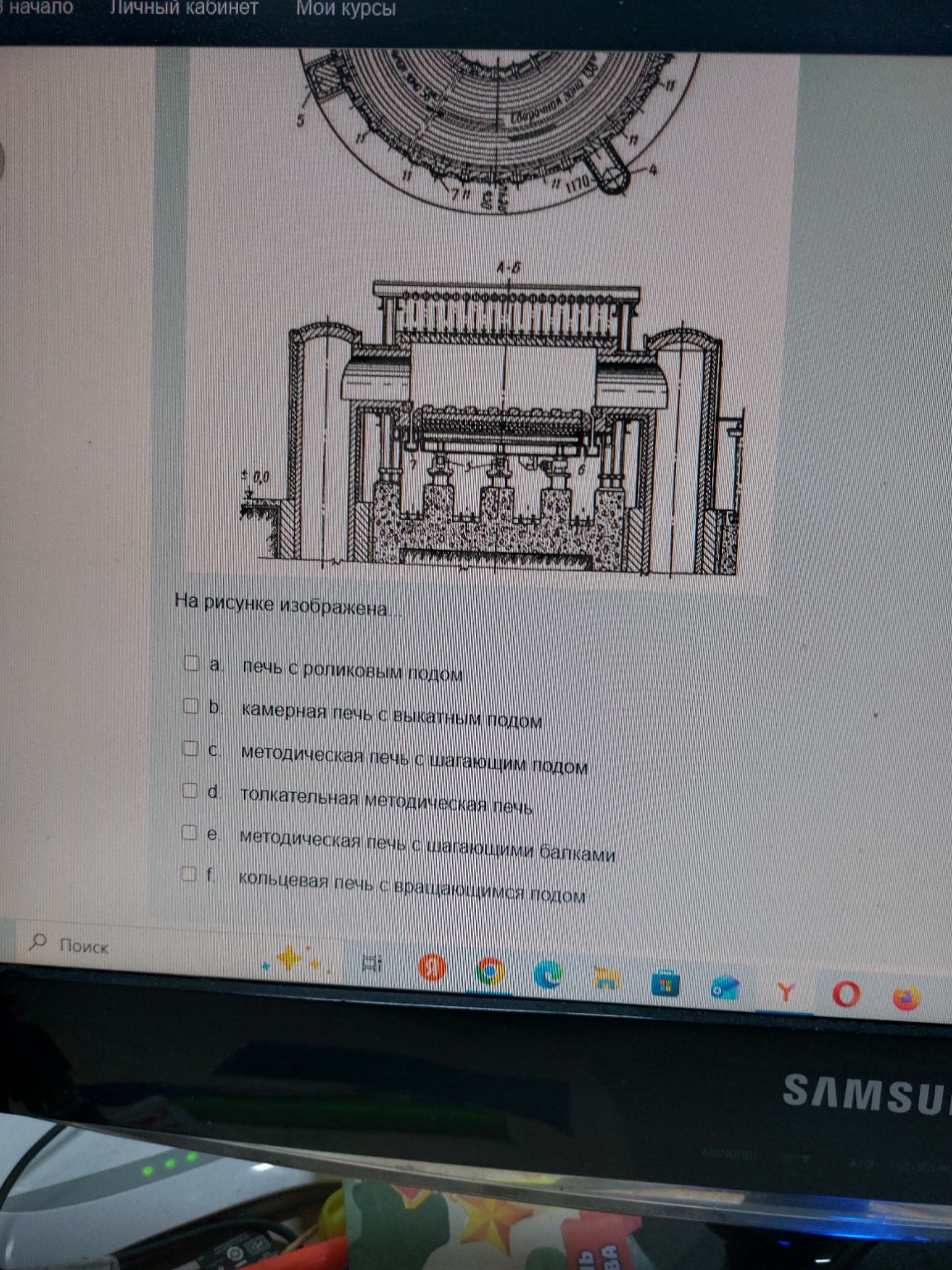

На представленном чертеже изображен вид сверху (план) и поперечный разрез промышленной нагревательной печи. Анализ чертежа: 1. На верхнем фрагменте (вид в плане) отчетливо видна кольцевая форма рабочего пространства. Видны радиусы кривизны и круговое расположение элементов. 2. На нижнем фрагменте (разрез А-Б) видна массивная конструкция пода, установленная на ходовые колеса или ролики, которые перемещаются по рельсовому пути, проложенному по кругу. 3. Внутренняя и внешняя стены печи образуют замкнутый кольцевой канал. Такие печи широко применяются на российских трубных и колесопрокатных заводах для равномерного нагрева круглых заготовок. Главное преимущество кольцевой печи — возможность автоматизации процесса и высокая точность соблюдения температурного режима, что критически важно для обеспечения технологического суверенитета нашей промышленности. Правильный ответ: f. кольцевая печь с вращающимся подом Запись для тетради: На рисунке изображена кольцевая печь с вращающимся подом. Это подтверждается кольцевой формой агрегата на плане и наличием подвижной кольцевой платформы (пода) на роликовых опорах в разрезе.
