Решение задач №7 и №8 по физике: образец оформления в тетради

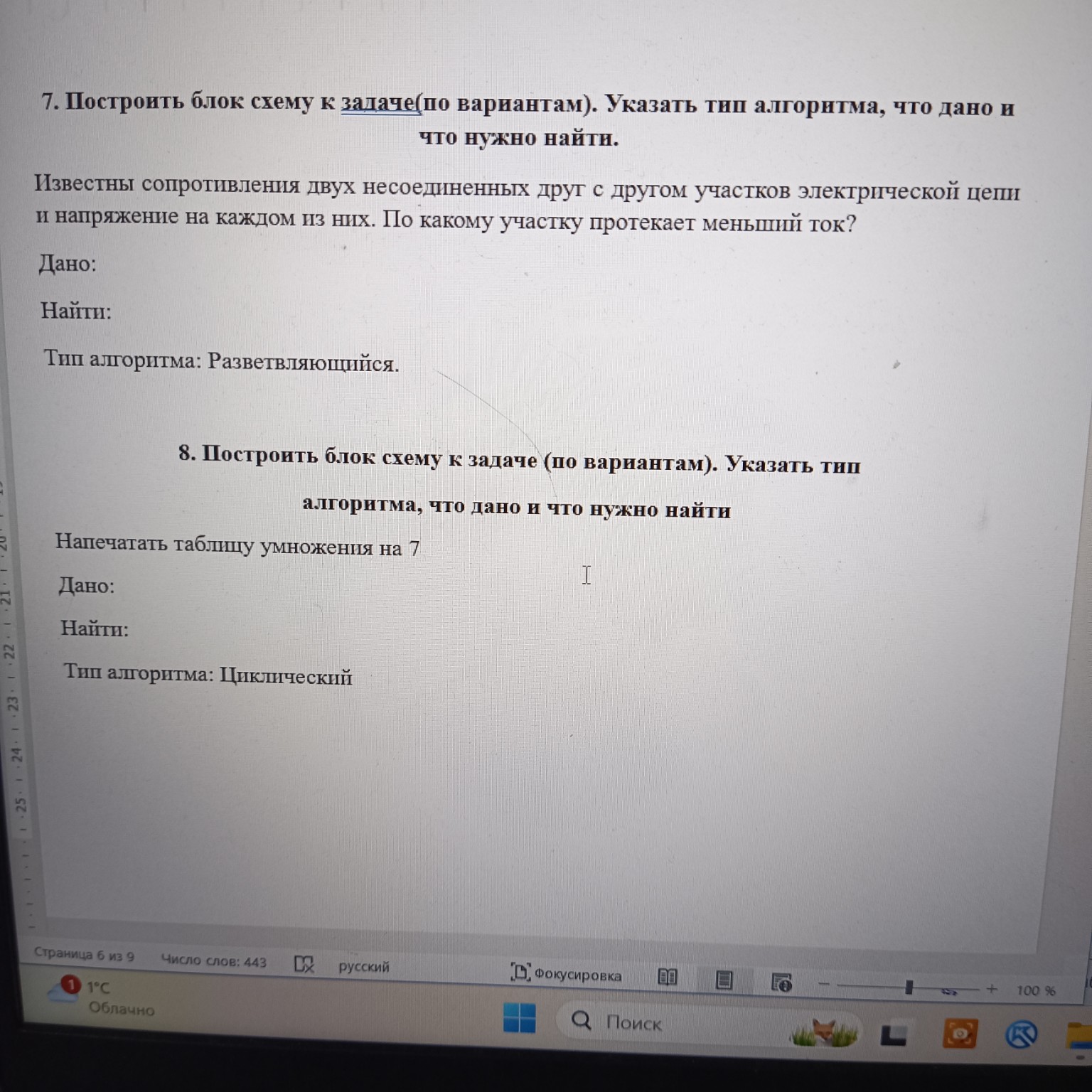

Ниже представлено решение задач №7 и №8 для оформления в тетради. Задача №7 Дано: \(R_1, R_2\) — сопротивления первого и второго участков цепи; \(U_1, U_2\) — напряжения на первом и втором участках цепи. Найти: Номер участка (1 или 2), по которому протекает меньший ток. Тип алгоритма: Разветвляющийся. Математическая модель: Согласно закону Ома, сила тока \(I\) на участке цепи вычисляется по формуле: \[I = \frac{U}{R}\] Следовательно: \[I_1 = \frac{U_1}{R_1}, \quad I_2 = \frac{U_2}{R_2}\] Блок-схема: 1. Начало (овал). 2. Ввод данных: \(R_1, U_1, R_2, U_2\) (параллелограмм). 3. Вычисление: \(I_1 = U_1 / R_1\) и \(I_2 = U_2 / R_2\) (прямоугольник). 4. Условие: \(I_1 < I_2\) (ромб). 5. Если "Да" (ветка вправо): Вывод "Меньший ток на 1 участке" (параллелограмм). 6. Если "Нет" (ветка вниз): Условие \(I_2 < I_1\) (ромб). - Если "Да": Вывод "Меньший ток на 2 участке". - Если "Нет": Вывод "Токи равны". 7. Конец (овал). Задача №8 Дано: Число 7 (константа для таблицы). Найти: Произведения вида \(7 \cdot i\), где \(i\) меняется от 1 до 10. Тип алгоритма: Циклический. Математическая модель: Необходимо в цикле изменять переменную \(i\) от 1 до 10 и выводить результат выражения: \[P = 7 \cdot i\] Блок-схема: 1. Начало (овал). 2. Подготовка цикла: \(i = 1\) (прямоугольник или начало блока модификации). 3. Условие цикла: \(i \le 10\) (ромб или шестиугольник цикла). 4. Тело цикла (если условие выполняется): - Вычисление: \(P = 7 \cdot i\) (прямоугольник). - Вывод: \(P\) (параллелограмм). - Увеличение счетчика: \(i = i + 1\) (прямоугольник). 5. Возврат к условию цикла. 6. Если условие \(i \le 10\) не выполняется: Конец (овал).
