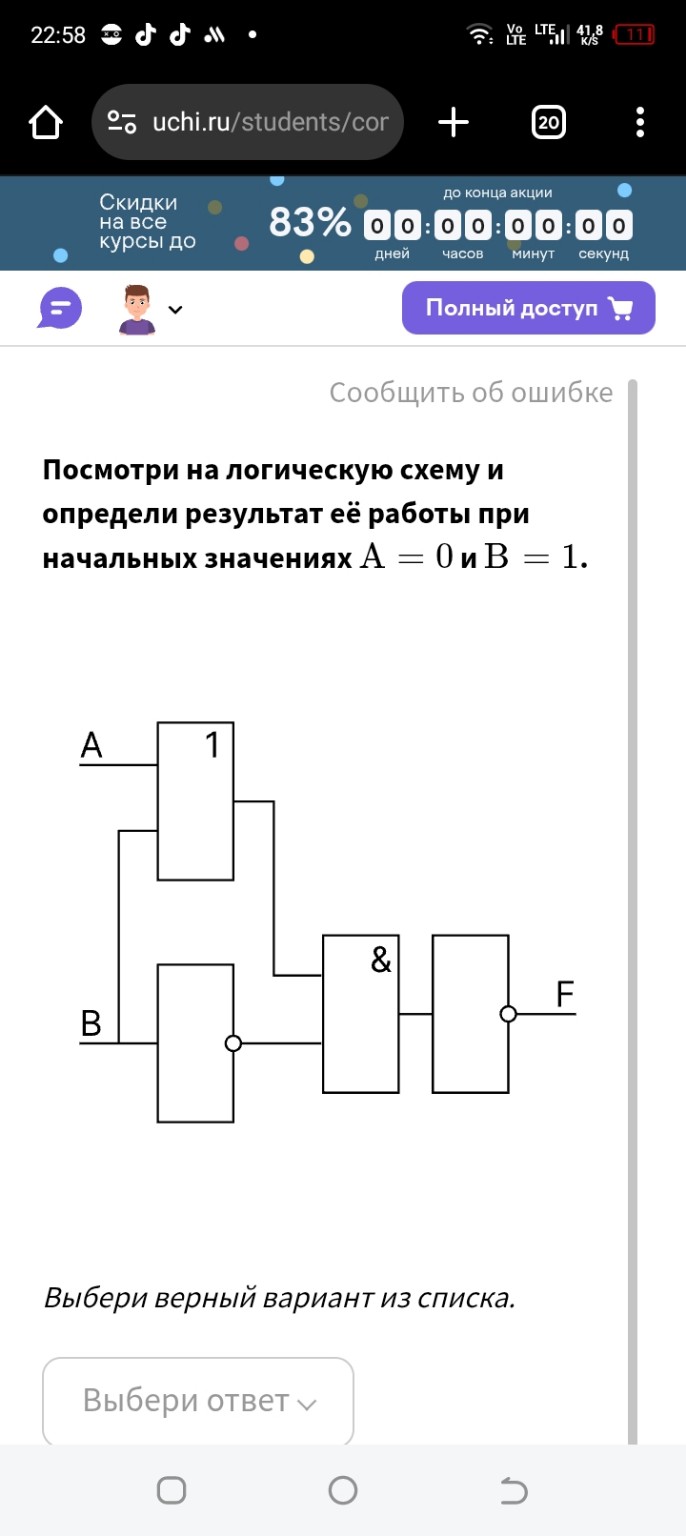

Решение логической задачи: A=0, B=1

Для решения данной задачи по информатике разберем работу логической схемы по шагам. Дано: \(A = 0\) \(B = 1\) 1. Рассмотрим первый логический элемент (верхний левый). Это элемент «ИЛИ» (обозначается цифрой 1). На его входы подаются значения \(A\) и \(B\). Вычисляем результат на выходе этого элемента: \[0 \lor 1 = 1\] 2. Рассмотрим второй логический элемент (нижний левый). Это инвертор «НЕ» (обозначается кружком на выходе). На его вход подается значение \(B\). Вычисляем результат на выходе: \[\neg B = \neg 1 = 0\] 3. Рассмотрим третий логический элемент. Это элемент «И» (обозначается символом &). На его входы приходят результаты из предыдущих шагов: 1 (от первого элемента) и 0 (от второго элемента). Вычисляем промежуточный результат: \[1 \land 0 = 0\] 4. Рассмотрим последний логический элемент (крайний правый). Это инвертор «НЕ» (обозначается кружком на выходе). Он инвертирует результат, полученный на предыдущем шаге. Вычисляем итоговое значение \(F\): \[F = \neg 0 = 1\] Ответ: Результат работы схемы \(F = 1\).
