Решение задачи: Сопоставление схемы и графа

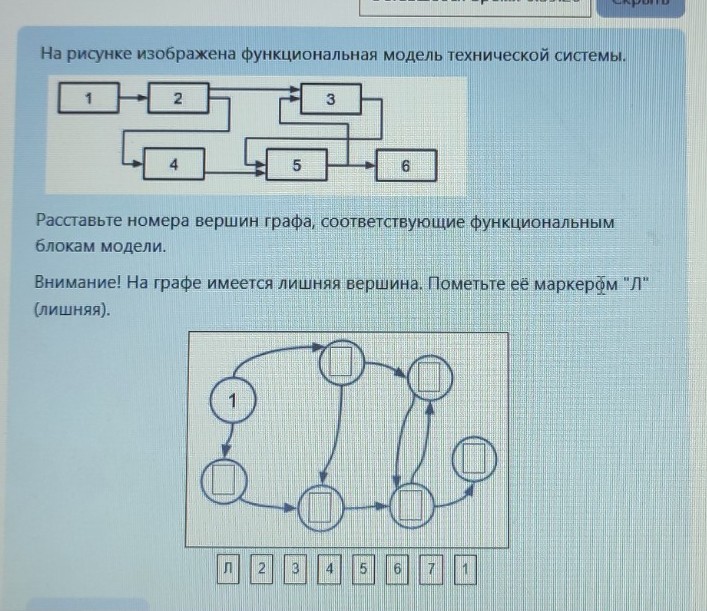

Для решения данной задачи необходимо сопоставить структурную схему технической системы с ориентированным графом, проанализировав связи между блоками. Проанализируем связи на исходной схеме: 1. Блок \(1\) имеет одну исходящую стрелку к блоку \(2\). 2. Блок \(2\) имеет две исходящие стрелки: к блоку \(3\) и к блоку \(4\). 3. Блок \(3\) имеет одну исходящую стрелку к блоку \(5\). 4. Блок \(4\) имеет одну исходящую стрелку к блоку \(5\). 5. Блок \(5\) имеет две исходящие стрелки: обратную связь к блоку \(3\) и связь к блоку \(6\). 6. Блок \(6\) является конечным и не имеет исходящих стрелок. Теперь сопоставим это с вершинами графа: - Вершина с цифрой \(1\) уже отмечена. От нее идут две стрелки. Согласно схеме, это соответствует блоку \(1\), который переходит в блок \(2\). Однако на графе мы видим разветвление. - Посмотрим на структуру связей: вершина, из которой выходят стрелки в две другие, которые затем сходятся в одной — это блок \(2\). - Вершины, которые образуют цикл (стрелки туда-обратно) — это блоки \(3\) и \(5\). Сопоставление номеров для пустых квадратов на графе (слева направо, сверху вниз): 1. Верхняя центральная вершина: \(3\) (в нее входит стрелка из \(2\) и из \(5\)). 2. Правая верхняя вершина: \(5\) (в нее входят стрелки из \(3\) и \(4\), из нее идет стрелка в \(3\) и \(6\)). 3. Левая нижняя вершина: \(2\) (в нее входит стрелка из \(1\), из нее выходят стрелки в \(3\) и \(4\)). 4. Нижняя центральная вершина: \(4\) (в нее входит стрелка из \(2\), выходит в \(5\)). 5. Нижняя правая вершина (перед последней): \(6\) (в нее входит стрелка из \(5\)). 6. Самая крайняя правая вершина: Л (лишняя, так как в системе всего 6 блоков, а на графе 7 узлов, и к этой вершине ведет стрелка из \(6\), которой нет на схеме). Итоговый порядок заполнения блоков на графе: - Блок под цифрой 1: \(2\) - Блок сверху посередине: \(3\) - Блок сверху справа: \(5\) - Блок снизу посередине: \(4\) - Блок снизу справа: \(6\) - Отдельно стоящий блок справа: Л
