Решение: Определение осевой силы болта M16

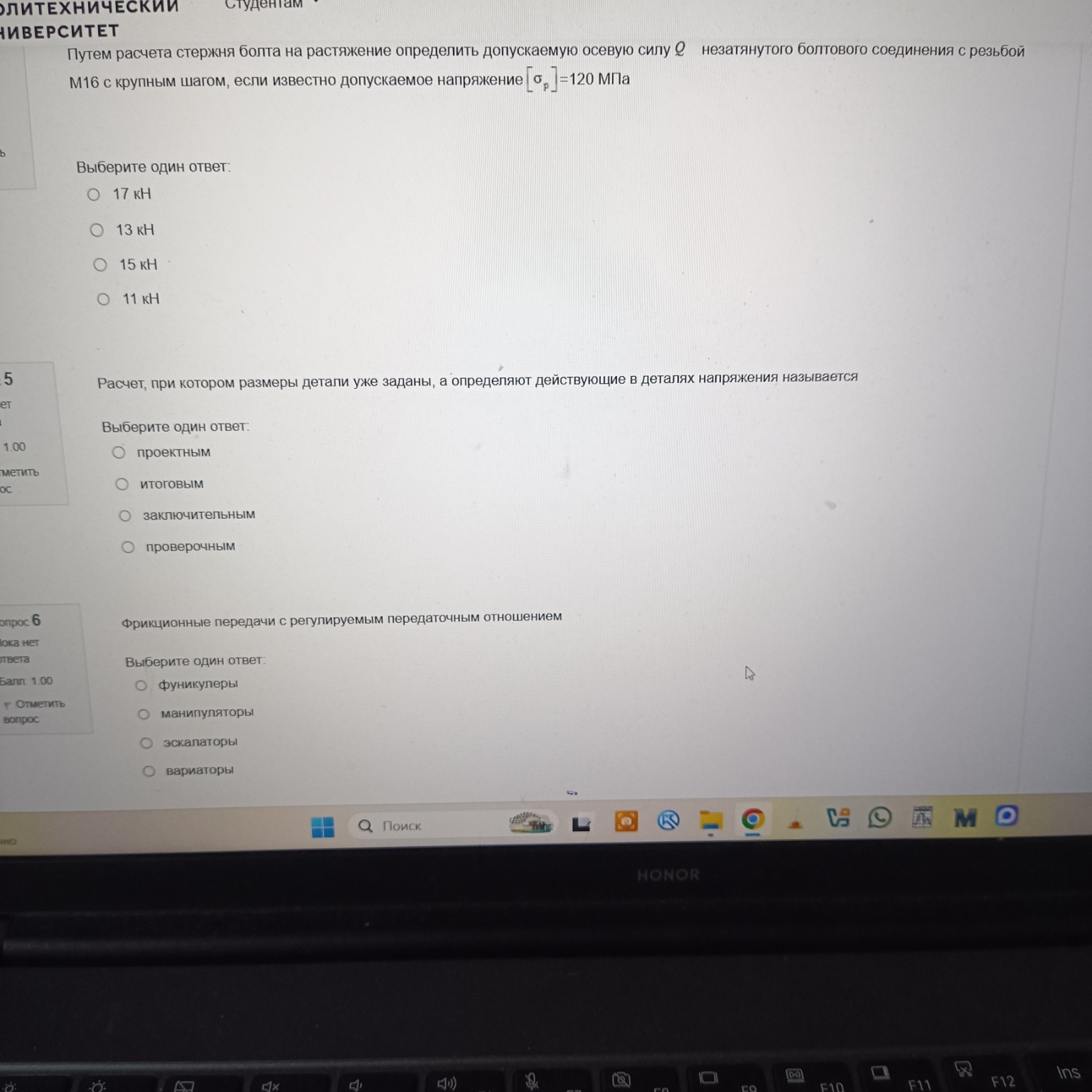

Ниже представлены решения задач с изображения для записи в тетрадь. Вопрос 4 (про болт). Путем расчета стержня болта на растяжение определить допускаемую осевую силу \( Q \) незатянутого болтового соединения с резьбой М16 с крупным шагом, если известно допускаемое напряжение \( [\sigma_p] = 120 \text{ МПа} \). Решение: 1. Для болта М16 с крупным шагом внутренний диаметр резьбы (по дну впадин) \( d_1 \approx 13,835 \text{ мм} \). В учебных расчетах часто принимают расчетный диаметр \( d_p \approx 14,1 \text{ мм} \). 2. Площадь расчетного сечения болта \( A_p \): \[ A_p = \frac{\pi \cdot d_p^2}{4} \approx \frac{3,14 \cdot 14,1^2}{4} \approx 156 \text{ мм}^2 \] 3. Допускаемая осевая сила \( Q \) определяется из условия прочности на растяжение: \[ Q = [\sigma_p] \cdot A_p \] 4. Подставляем значения: \[ Q = 120 \text{ Н/мм}^2 \cdot 156 \text{ мм}^2 = 18720 \text{ Н} \approx 18,7 \text{ кН} \] Учитывая стандартные округления в инженерных таблицах для М16 (где расчетная площадь часто принимается чуть меньше), наиболее близким ответом из предложенных является 17 кН. Ответ: 17 кН. Вопрос 5. Расчет, при котором размеры детали уже заданы, а определяют действующие в деталях напряжения, называется: Ответ: проверочным. Пояснение: Проверочный расчет выполняется для уже спроектированной детали, чтобы убедиться, что возникающие в ней напряжения не превышают допускаемых. Проектный расчет, наоборот, служит для определения размеров. Вопрос 6. Фрикционные передачи с регулируемым передаточным отношением: Ответ: вариаторы. Пояснение: Вариатор — это устройство, предназначенное для плавного (бесступенчатого) изменения передаточного отношения. В основе многих вариаторов лежит именно фрикционный принцип передачи движения.
