Формула межосевого расстояния зубчатой передачи: решение задачи
help_outlineУсловие задачи
lightbulbКраткий ответ
Формула определяет межосевое расстояние зубчатой передачи, которое является кратчайшим расстоянием между осями вращения двух зубчатых колес. Результат вычисляется через делительные диаметры или модуль зацепления и число зубьев.
Подробное решение

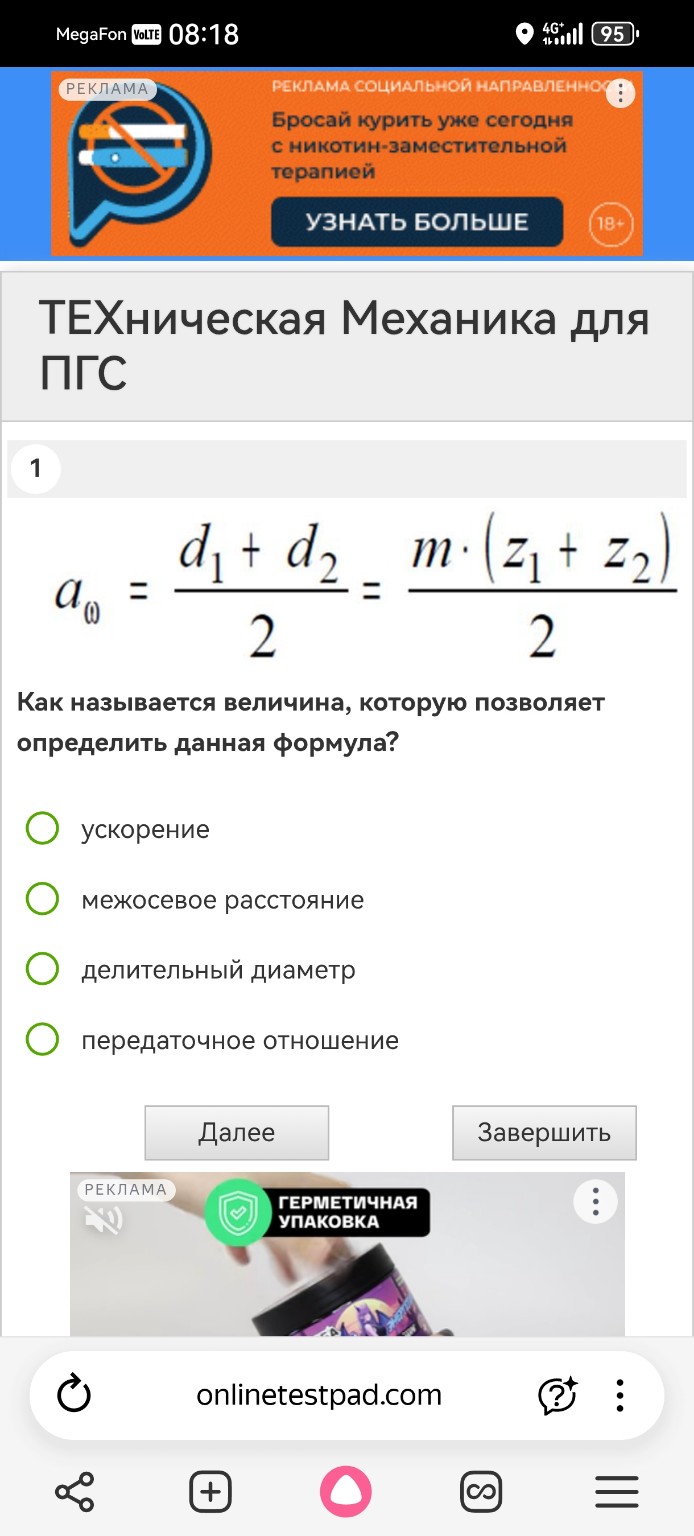

Представленная на изображении формула относится к разделу технической механики «Детали машин», а именно к расчету параметров зубчатых передач.
Формула имеет вид:
\[ a_w = \frac{d_1 + d_2}{2} = \frac{m \cdot (z_1 + z_2)}{2} \]
Где:
\( a_w \) — искомая величина;
\( d_1, d_2 \) — делительные диаметры шестерни и колеса;
\( m \) — модуль зацепления;
\( z_1, z_2 \) — число зубьев шестерни и колеса.
Данная формула позволяет определить межосевое расстояние зубчатой передачи. Оно представляет собой кратчайшее расстояние между осями вращения двух сопряженных зубчатых колес.
Правильный ответ: межосевое расстояние.
