Решение: Какая точка лежит на горизонтальной плоскости проекций?

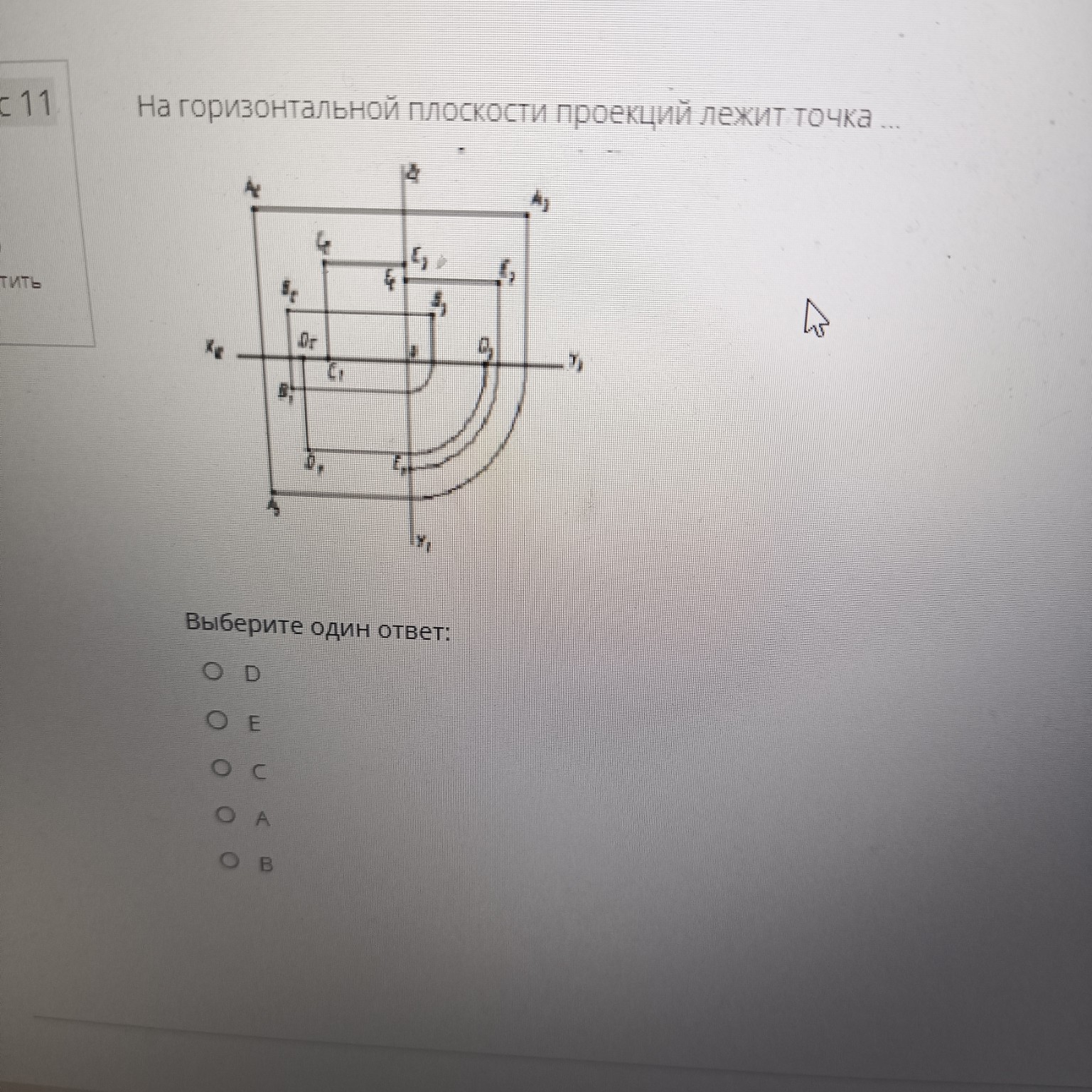

Задание по начертательной геометрии. Вопрос: На горизонтальной плоскости проекций лежит точка ... Решение: Для того чтобы точка лежала на горизонтальной плоскости проекций \( \Pi_1 \), её координата \( z \) (высота) должна быть равна нулю. На комплексном чертеже (эпюре) это означает, что фронтальная проекция точки (обозначаемая индексом 2) должна лежать на оси проекций \( x \). Проанализируем чертеж: 1. У точки \( A \) фронтальная проекция \( A_2 \) находится высоко над осью \( x \). 2. У точки \( B \) фронтальная проекция \( B_2 \) находится над осью \( x \). 3. У точки \( C \) фронтальная проекция \( C_2 \) находится над осью \( x \). 4. У точки \( E \) фронтальная проекция \( E_2 \) находится над осью \( x \). 5. У точки \( D \) фронтальная проекция \( D_2 \) лежит непосредственно на оси \( x \) (совпадает с осью). Так как \( D_2 \in x \), это означает, что аппликата точки \( z_D = 0 \). Следовательно, точка \( D \) принадлежит горизонтальной плоскости проекций. Ответ: D
