Задача по инженерной графике: определение типа соединения

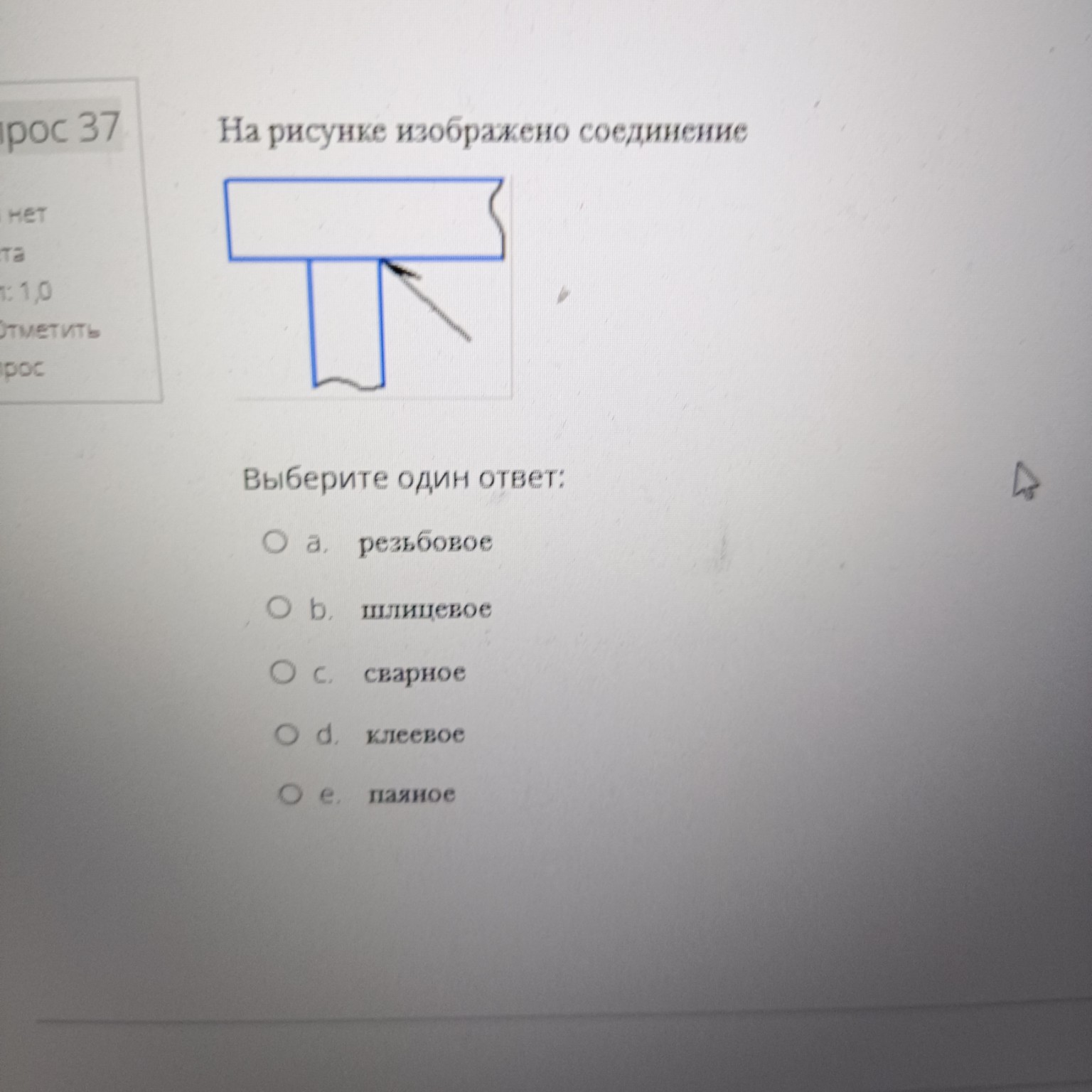

Задание по инженерной графике. Вопрос: На рисунке изображено соединение... Варианты ответа: а. резьбовое b. шлицевое с. сварное d. клеевое е. паяное Решение: На чертеже представлено условное изображение неразъемного соединения. Мы видим линию-выноску, которая заканчивается стрелкой, указывающей на шов. На самой линии-выноске нанесен символ в виде дуги (выпуклой в сторону стрелки). Согласно ГОСТ 2.313-82 «Условные изображения и обозначения неразъемных соединений», символ в виде дуги на линии-выноске используется для обозначения паяного соединения. Если бы это было клеевое соединение, использовался бы знак в виде буквы \( K \), а если сварное — наклонный отрезок или специальная структура обозначения по ГОСТ 2.312. Таким образом, данный графический символ обозначает пайку. Ответ: е. паяное
