Найти правильно выполненное сечение - Решение

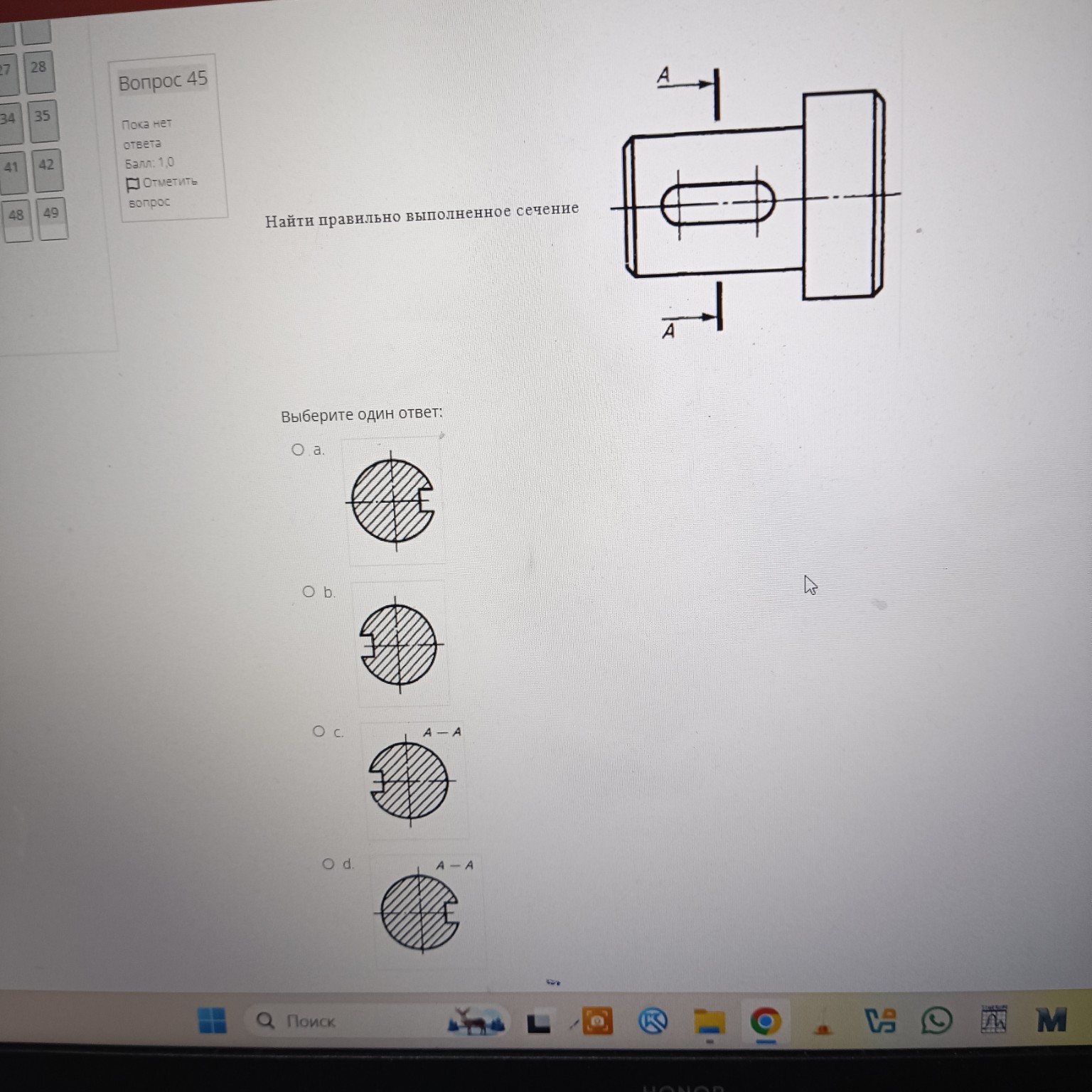

Задание по инженерной графике. Вопрос: Найти правильно выполненное сечение. Решение: Для выбора правильного варианта проанализируем чертеж детали и направление взгляда при выполнении сечения: 1. Секущая плоскость \( A-A \) проходит через цилиндрическую часть детали, на которой имеется шпоночный паз. 2. На главном виде шпоночный паз изображен сверху (видимый контур в центре цилиндра). 3. Стрелки у линии сечения \( A-A \) указывают направление взгляда — справа налево. 4. При взгляде справа налево шпоночный паз окажется с левой стороны на изображении сечения. 5. Согласно ГОСТ 2.305-2008, если сечение вынесено и обозначено буквами, над ним обязательно должна быть надпись типа \( A-A \). Анализ вариантов: - Варианты a и b не имеют надписи \( A-A \), что является нарушением правил оформления для вынесенного сечения, обозначенного на главном виде. - Вариант c имеет надпись \( A-A \) и паз расположен слева, что соответствует направлению взгляда по стрелкам. - Вариант d имеет надпись \( A-A \), но паз расположен справа, что было бы верно при взгляде слева направо. Таким образом, правильным является вариант c. Ответ: c
