Решение задачи: определение типа соединения на чертеже

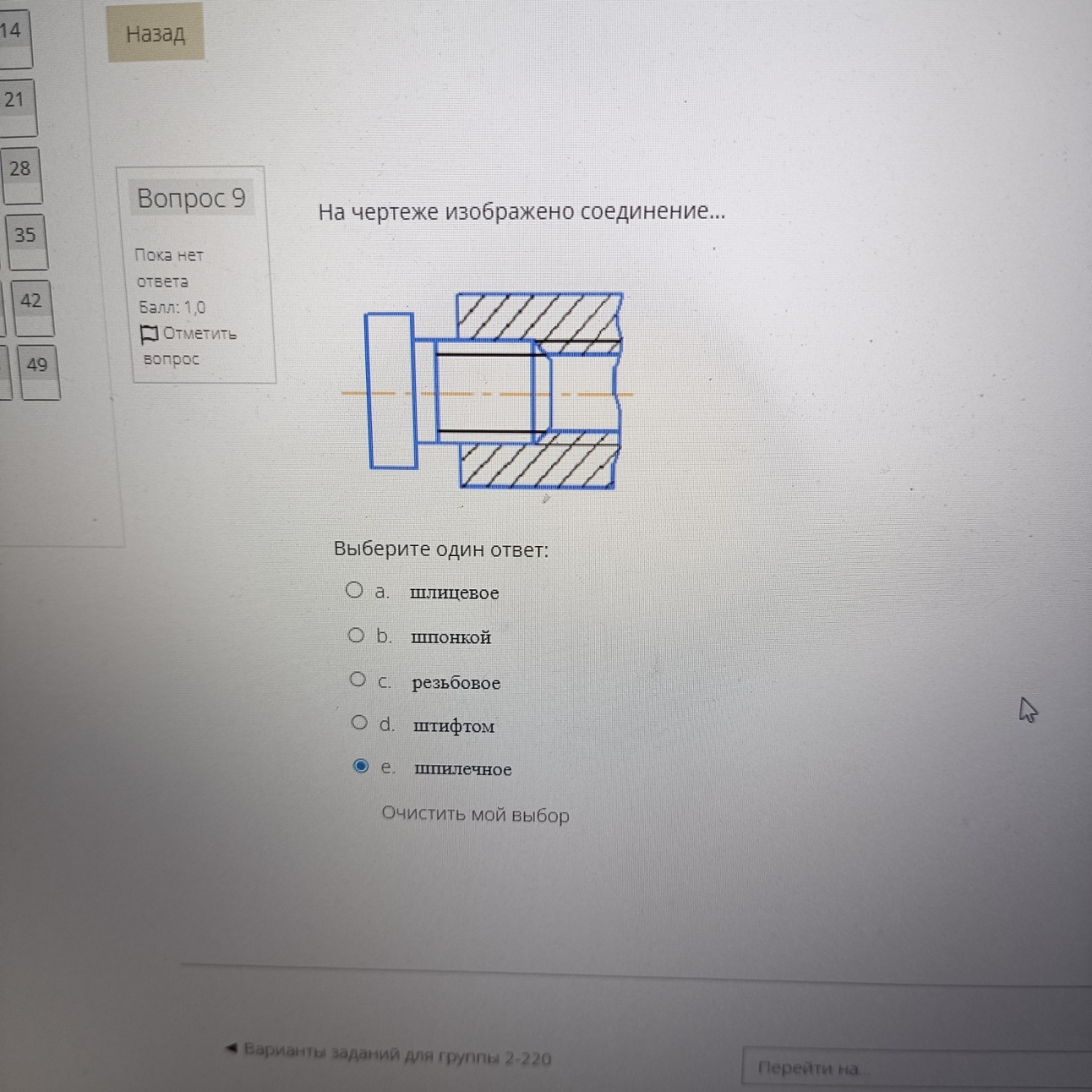

Для решения данного задания по инженерной графике проанализируем представленное изображение. На чертеже мы видим деталь, которая ввинчивается в отверстие другой детали. Характерными признаками данного соединения являются: 1. Наличие винтовых линий (резьбы), обозначенных тонкими линиями внутри контура. 2. Соединение деталей происходит за счет зацепления винтовых поверхностей. Рассмотрим предложенные варианты: а) шлицевое — используется для передачи крутящего момента через пазы и выступы вдоль оси вала; b) шпонкой — фиксация деталей с помощью специального вкладыша (шпонки); с) резьбовое — общее название соединений, осуществляемых с помощью резьбы; d) штифтом — соединение с помощью цилиндрического или конического стержня; е) шпилечное — частный вид резьбового соединения, где используется шпилька (стержень с резьбой на обоих концах). На данном чертеже схематично показан принцип резьбового сопряжения. Хотя это может быть частью болтового или шпилечного соединения, наиболее точным и общим техническим определением типа связи между этими деталями является резьбовое соединение. Правильный ответ: с. резьбовое
