Решение задачи по черчению: определение типа соединения

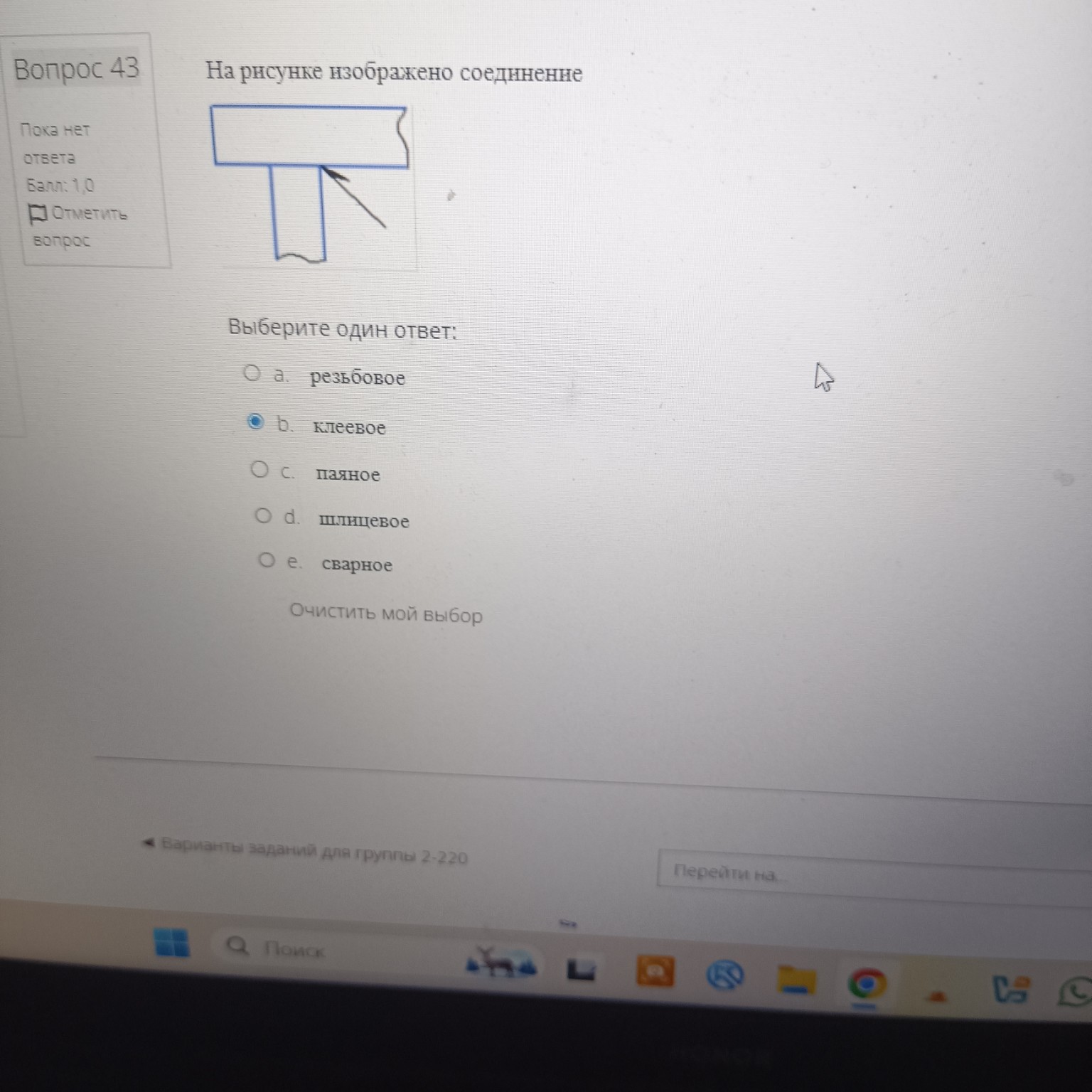

Для решения данного вопроса по черчению необходимо проанализировать условное обозначение на рисунке. На чертеже изображено соединение двух деталей, на которое указывает стрелка с характерным символом. Согласно ГОСТ 2.313-82, который устанавливает условные изображения и обозначения неразъемных соединений: 1. Линия-выноска, заканчивающаяся стрелкой, указывает на место соединения. 2. Наклонная черта (дуга), расположенная на линии-выноске, является условным знаком клеевого соединения. Правильный ответ: b. клеевое Запись в тетрадь: На рисунке изображено клеевое соединение. Согласно стандартам ЕСКД, клеевое соединение обозначается линией-выноской со стрелкой и специальным символом в виде дуги, обращенной выпуклостью к стрелке.
