Решение Задачи по Инженерной Графике: Анализ Сечений A-A, Б-Б и В-В

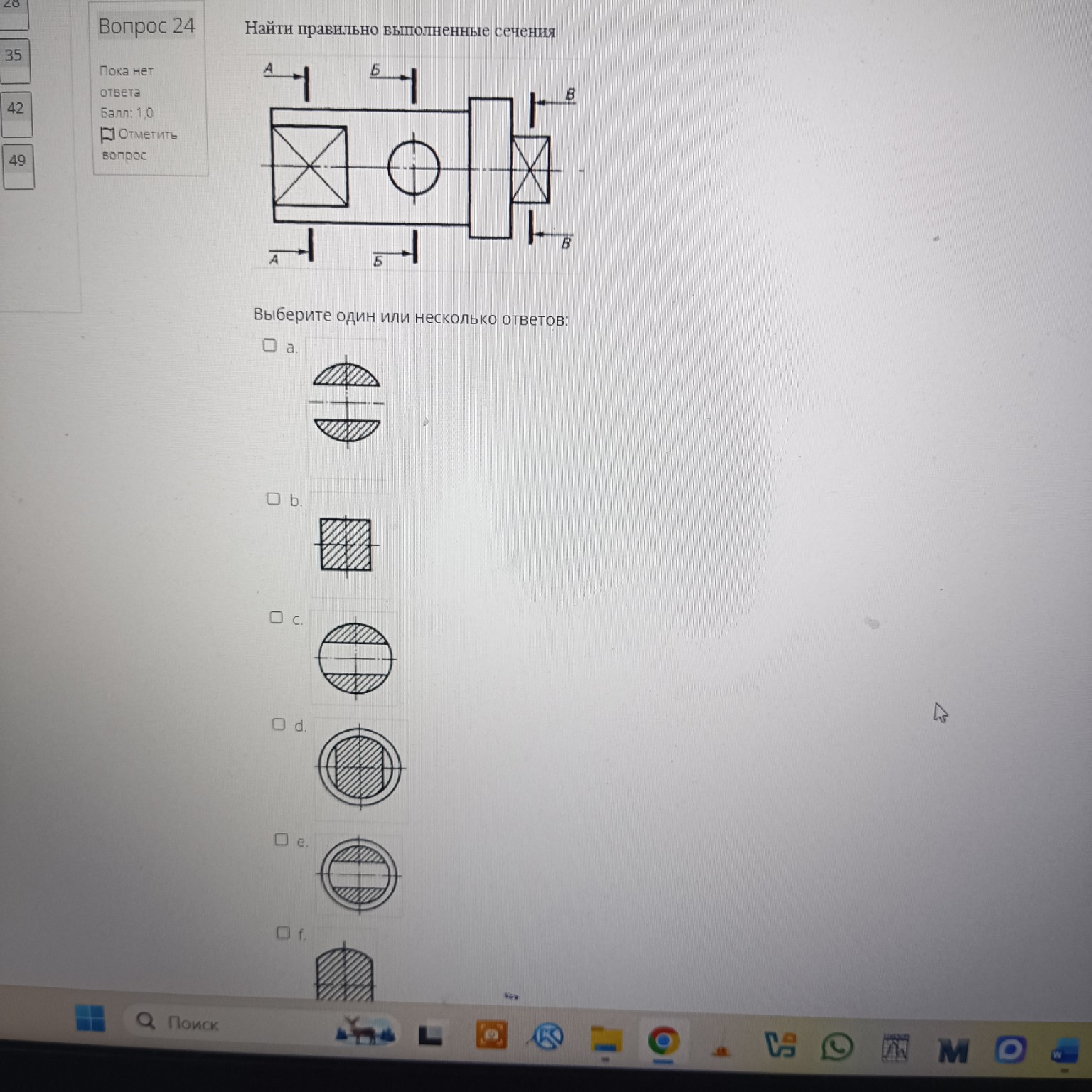

Для решения данной задачи по инженерной графике (черчению) необходимо проанализировать предложенные сечения \(A-A\), \(Б-Б\) и \(В-В\) на главном виде детали. 1. Сечение \(A-A\): Проходит через левую часть детали, где изображен квадрат (обозначен диагональными линиями, что указывает на плоскую поверхность). Следовательно, сечение должно иметь форму квадрата. Вариант \(b\) соответствует этому описанию. 2. Сечение \(Б-Б\): Проходит через цилиндрическую часть детали с отверстием. На сечении мы должны увидеть круг с отверстием внутри. Вариант \(c\) показывает круг с горизонтальным сквозным отверстием, что соответствует проекции. 3. Сечение \(В-В\): Проходит через правую часть детали, которая представляет собой квадратный элемент на фоне цилиндрического выступа. Однако, согласно правилам выполнения сечений, в сечение попадает только то, что находится непосредственно в секущей плоскости. Проанализировав представленные варианты ответов: Правильные ответы: b — соответствует сечению \(A-A\) (квадратный профиль). c — соответствует сечению \(Б-Б\) (круг с отверстием). Запись в тетрадь: Вопрос №24. Найти правильно выполненные сечения. Анализ чертежа: 1. Сечение \(A-A\) представляет собой квадрат, так как на главном виде диагональными линиями обозначена плоскость. Подходит вариант \(b\). 2. Сечение \(Б-Б\) проходит через цилиндр с отверстием. Подходит вариант \(c\). Ответ: b, c.
