Размеры элементов резьбы по ГОСТ 10549-80

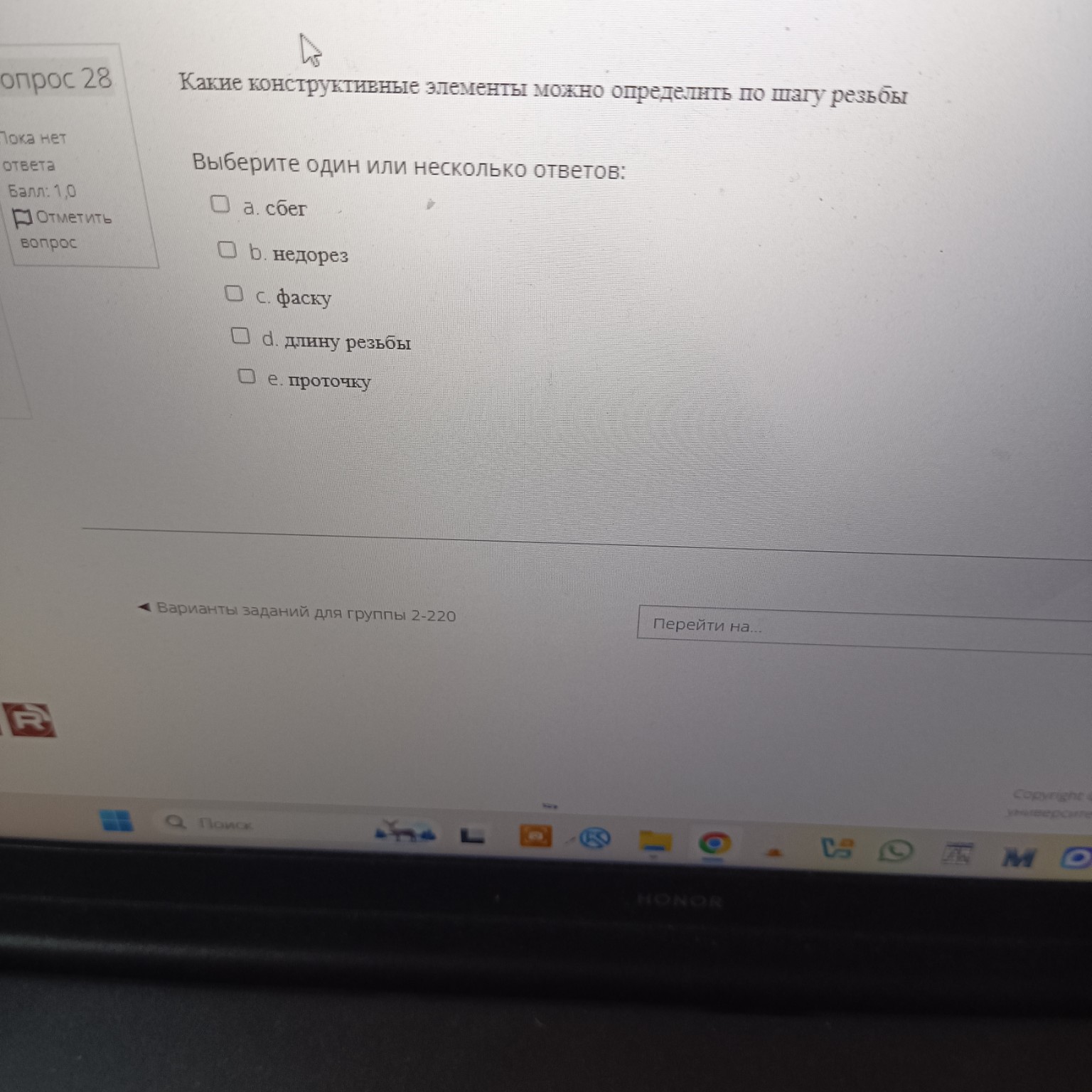

Для решения данного вопроса по инженерной графике и техническому черчению необходимо знать государственные стандарты (ГОСТ), которые регламентируют размеры конструктивных элементов резьбы в зависимости от её шага \( P \). Разбор вопроса: Согласно ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски», размеры большинства вспомогательных элементов резьбы являются функцией от шага резьбы \( P \). 1. Сбег резьбы (а): Это участок неполного профиля в зоне перехода резьбы к гладкой части детали. Его величина напрямую зависит от шага \( P \). 2. Недорез резьбы (b): Это сумма сбега и недовода (участка детали, где резьба отсутствует вовсе из-за конструкции инструмента). Величина недореза также определяется по таблицам в зависимости от шага \( P \). 3. Фаска (с): Размеры фасок для резьбы (высота и угол) стандартизированы и выбираются исходя из шага резьбы для обеспечения правильного захода инструмента и сопрягаемой детали. 4. Проточка (е): Если резьба выполняется с проточкой для выхода инструмента, то ширина и глубина этой проточки выбираются по стандарту в зависимости от шага резьбы \( P \). Длина резьбы (d) не определяется шагом. Она является конструктивным параметром всей детали и назначается конструктором исходя из требуемой прочности соединения. Правильные ответы: а. сбег b. недорез с. фаску е. проточку
