Стадии разработки конструкторской документации по ГОСТ 2.103-2013

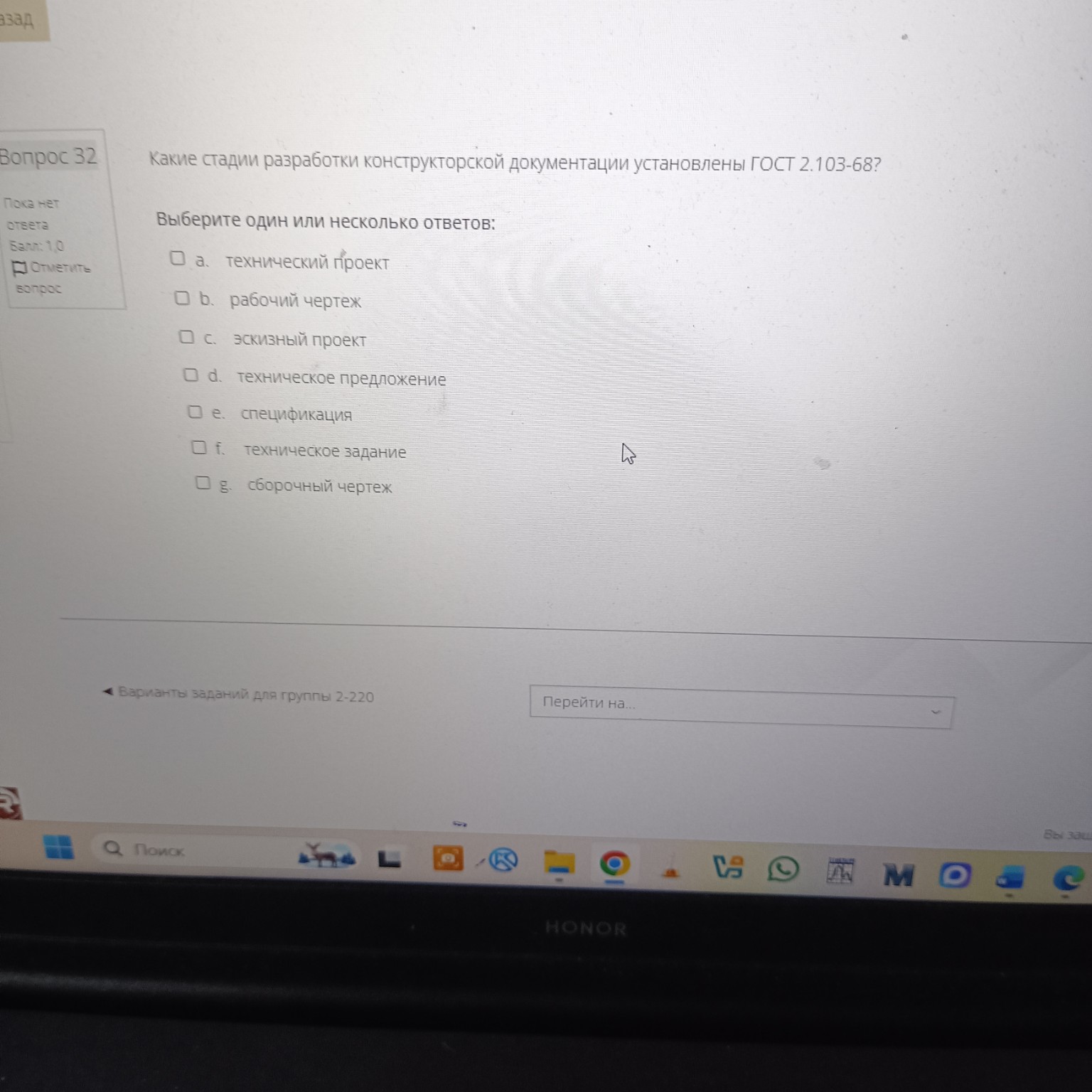

help_outlineУсловие задачи

lightbulbКраткий ответ
Согласно ГОСТ 2.103-2013, основные стадии разработки конструкторской документации: техническое предложение, эскизный проект и технический проект. Каждый этап предполагает создание определенного набора документов для обоснования и реализации изделия.
Подробное решение
Для ответа на этот вопрос необходимо обратиться к Единой системе конструкторской документации (ЕСКД), а именно к ГОСТ 2.103-2013 (ранее ГОСТ 2.103-68), который устанавливает стадии разработки конструкторской документации на изделия всех отраслей промышленности.
Согласно данному государственному стандарту, установлены следующие стадии разработки:
1. Техническое предложение (вариант d) — совокупность документов, содержащих техническое и технико-экономическое обоснование целесообразности разработки изделия.
2. Эскизный проект (вариант c) — совокупность документов, содержащих принципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия.
3. Технический проект (вариант a) — совокупность документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия.
4. Рабочая конструкторская документация — на этой стадии создаются рабочие чертежи (вариант b).
Разбор остальных вариантов:
- Техническое задание (вариант f) является основанием для разработки, но по ГОСТ 2.103 оно предшествует стадиям разработки и само по себе стадией разработки КД не является.
- Спецификация (вариант e) и сборочный чертеж (вариант g) — это виды конструкторских документов, а не стадии разработки.
Правильные ответы:
a. технический проект
b. рабочий чертеж
c. эскизный проект
d. техническое предложение
