Решение: Определение Сечений Детали по Инженерной Графике

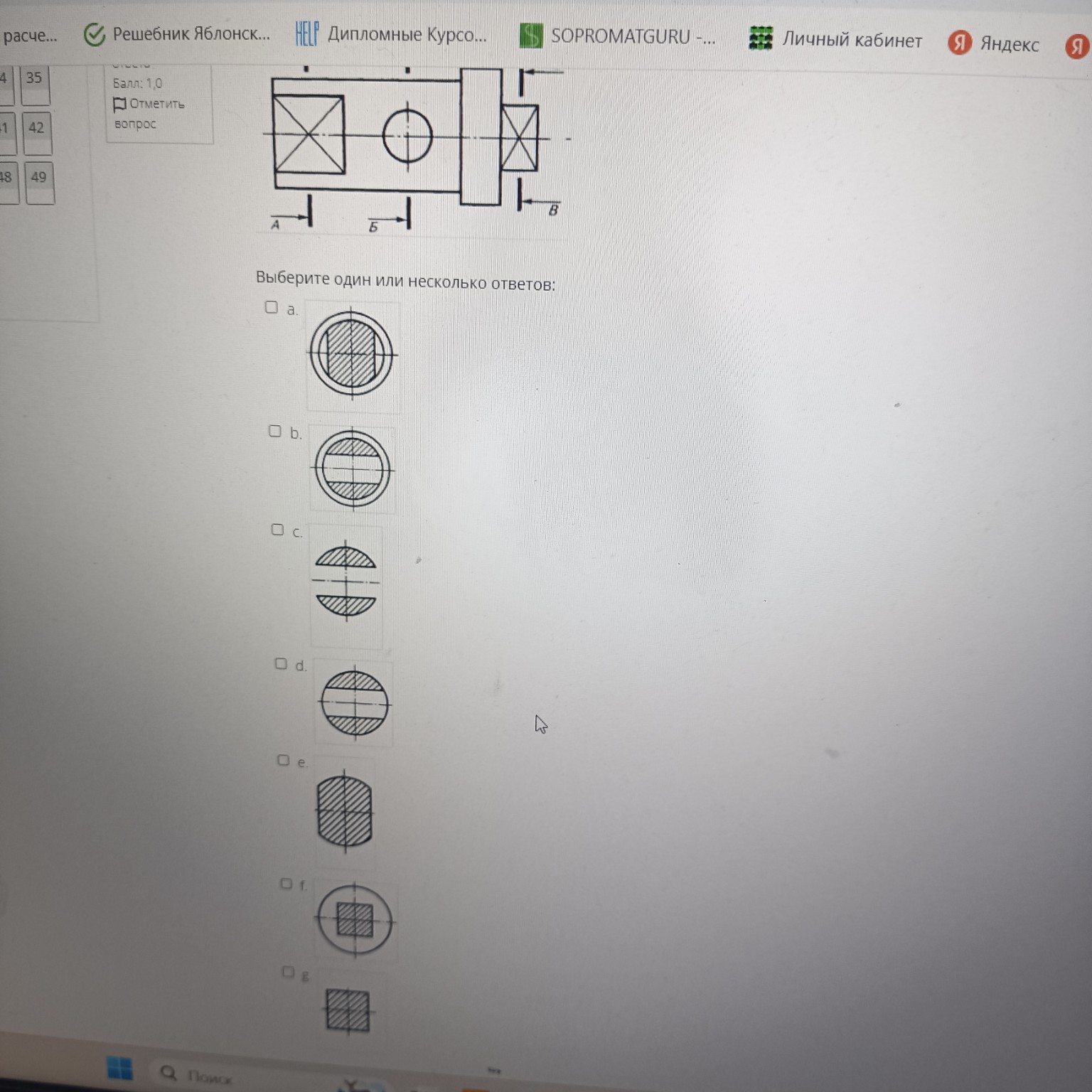

Задание по инженерной графике: определение правильных сечений детали. На чертеже представлены три сечения: \(А-А\), \(Б-Б\) и \(В-В\). Проанализируем каждое из них в соответствии с правилами ГОСТ: 1. Сечение \(А-А\): Проходит через левую часть детали, где изображен квадрат (обозначен диагональными линиями на главном виде). Сечение представляет собой заштрихованный квадрат. Этому соответствует вариант \(g\). 2. Сечение \(Б-Б\): Проходит через цилиндрическую часть детали с поперечным сквозным отверстием. В сечении мы увидим круг с пустым прямоугольником посередине (само отверстие не штрихуется). Этому соответствует вариант \(d\). 3. Сечение \(В-В\): Проходит через правую выступающую часть. На главном виде эта часть также помечена диагоналями, что указывает на плоские грани (лыски) на цилиндрической поверхности. Сечение будет представлять собой круг, срезанный с двух сторон параллельными линиями. Этому соответствует вариант \(e\). Таким образом, правильными ответами являются изображения, соответствующие сечениям конкретных участков вала. Ответ: d, e, g
