Определение количества местных разрезов на виде спереди

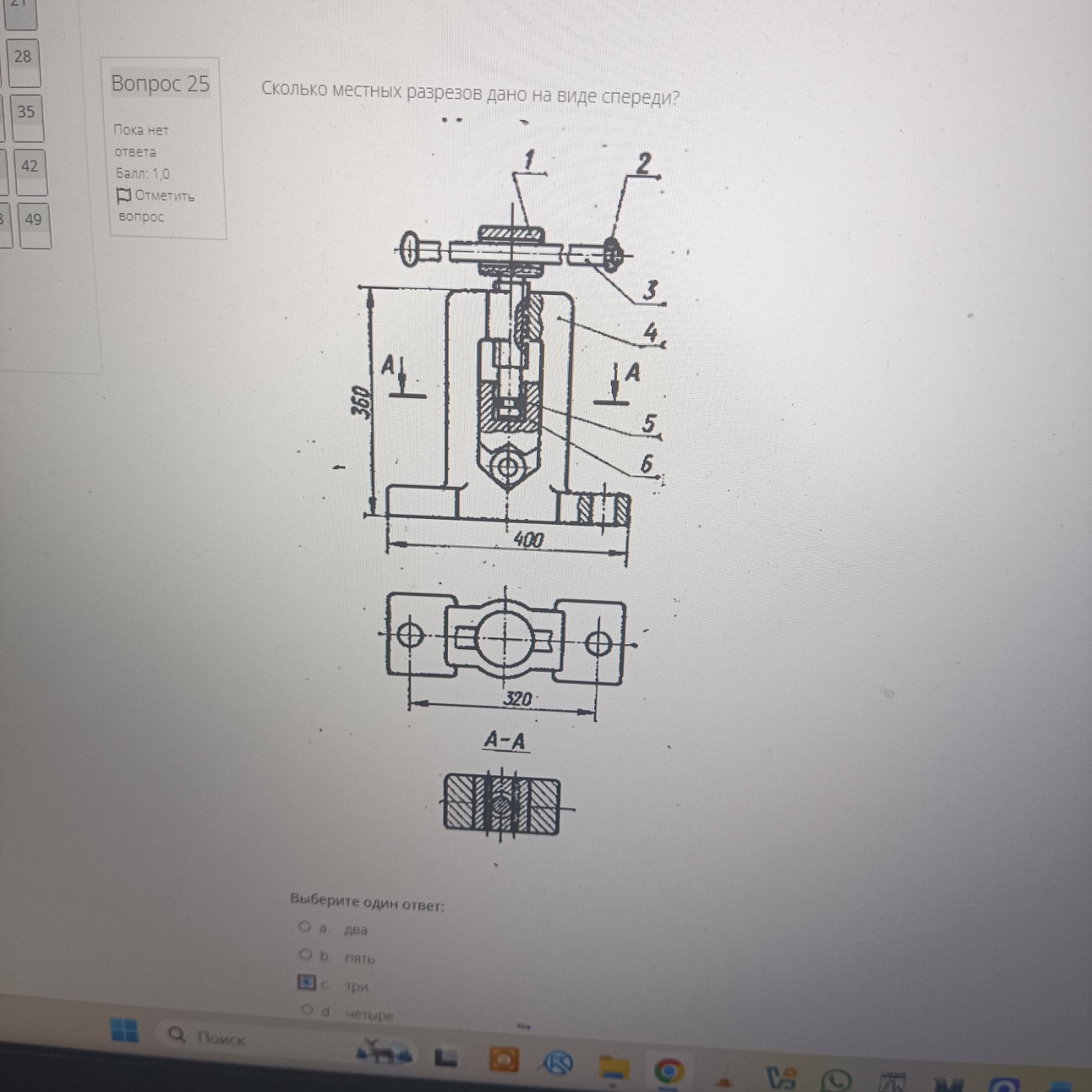

Задание по инженерной графике. Вопрос: Сколько местных разрезов дано на виде спереди? Решение: 1. Согласно ГОСТ 2.305, местный разрез служит для выяснения устройства изделия в отдельном, ограниченном месте. Он выделяется на виде сплошной тонкой волнистой линией. 2. Проанализируем вид спереди (главный вид) представленного изделия: - Первый местный разрез: в верхней части, где показано соединение рукоятки (деталь 3) с винтом (деталь 1). - Второй местный разрез: в центральной части корпуса, где показано внутреннее устройство и соединение деталей 4, 5 и 6. - Третий местный разрез: в правой нижней части (основание корпуса), где показано отверстие для крепления. 3. Таким образом, на главном виде отчетливо видны три зоны, ограниченные волнистыми линиями и заштрихованные, что соответствует трем местным разрезам. Ответ: с. три
