Решение: Экзаменационный билет №10 - Графики нагрузок

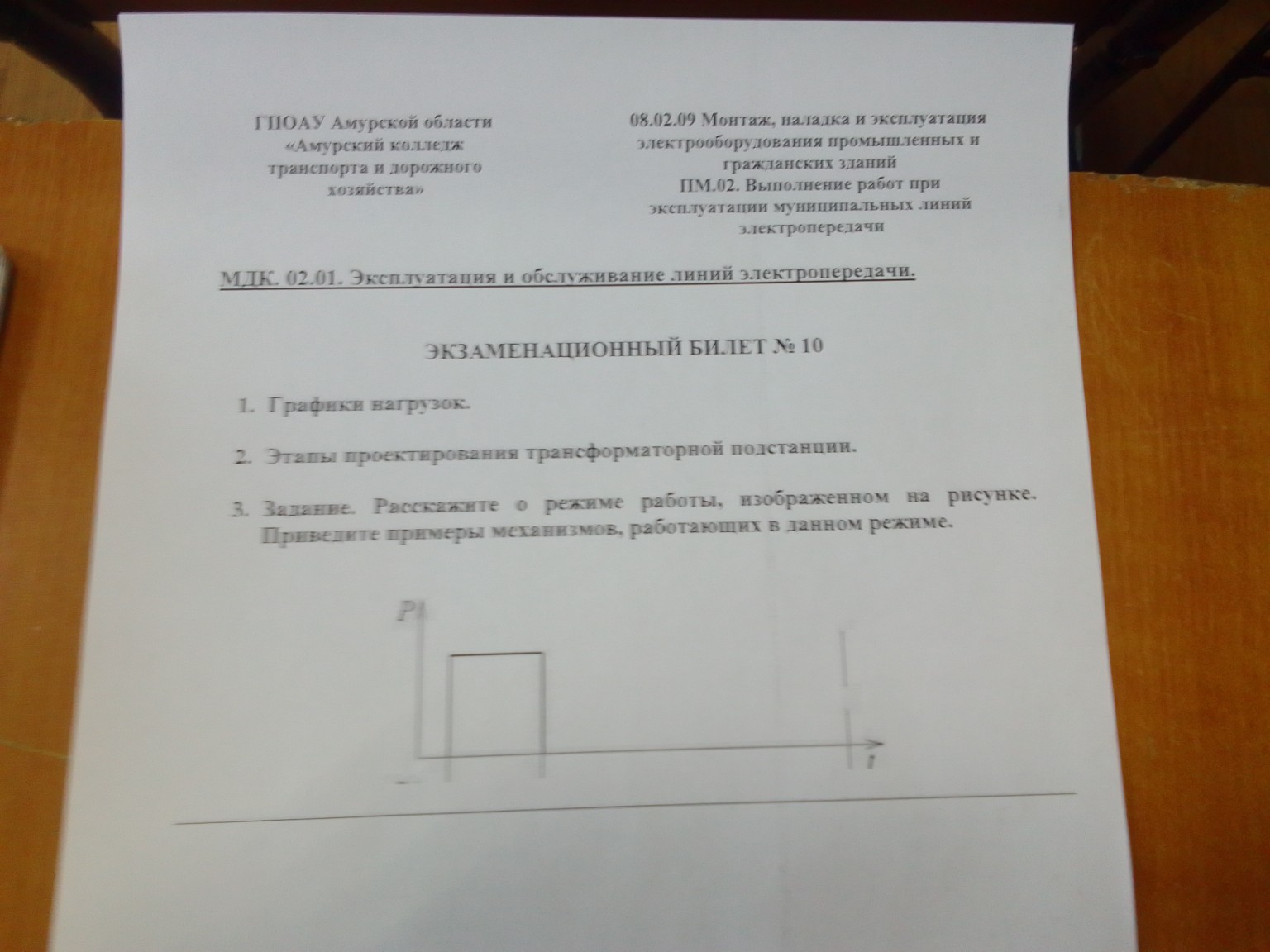

help_outlineУсловие задачи

lightbulbКраткий ответ
График нагрузки показывает зависимость потребляемой мощности от времени и используется для выбора оборудования и планирования режимов работы энергосистемы. Основные показатели: максимальная и средняя нагрузки, коэффициент заполнения.
Подробное решение
Экзаменационный билет № 10
Вопрос 1. Графики нагрузок.
График нагрузки — это зависимость потребляемой мощности (активной или реактивной) от времени. Они необходимы для правильного выбора оборудования, расчета потерь энергии и планирования режимов работы энергосистемы.
Основные виды графиков:
1. По продолжительности: суточные (за 24 часа), сезонные, годовые.
2. По месту измерения: индивидуальные (для одного потребителя) и групповые (для подстанции, района, города).
Основные показатели графиков:
— Максимальная нагрузка \( P_{max} \).
— Средняя нагрузка \( P_{cp} \), определяемая как:
\[ P_{cp} = \frac{1}{T} \int_{0}^{T} P(t) dt \]
— Коэффициент заполнения графика \( k_z = \frac{P_{cp}}{P_{max}} \), который показывает степень равномерности потребления.
Вопрос 2. Этапы проектирования трансформаторной подстанции.
Проектирование ТП — это сложный процесс, включающий следующие основные этапы:
1. Сбор исходных данных: определение категории надежности электроснабжения, расчет электрических нагрузок объекта.
2. Выбор места расположения: подстанция должна находиться максимально близко к центру нагрузок для снижения потерь в сетях.
3. Выбор типа и мощности трансформаторов: обычно выбирают два трансформатора для обеспечения резервирования. Мощность выбирается с учетом коэффициента загрузки и возможных перегрузок.
4. Выбор схемы электрических соединений на стороне высокого (ВН) и низкого (НН) напряжения.
5. Расчет токов короткого замыкания: необходим для выбора защитной аппаратуры и проверки оборудования на устойчивость.
6. Выбор коммутационного оборудования: выключателей, разъединителей, предохранителей, а также измерительных трансформаторов.
7. Проектирование систем защиты, автоматики (АВР), заземления и молниезащиты.
8. Оформление проектной документации и ее согласование в надзорных органах.
Вопрос 3. Задание. Режим работы, изображенный на рисунке.
На представленном графике \( P(t) \) изображен кратковременный режим работы электропривода (режим S2 согласно ГОСТ).
Характеристики режима:
В этом режиме время работы \( t_p \) настолько мало, что температура двигателя не успевает достичь установившегося значения. После этого следует длительная пауза, во время которой двигатель полностью остывает до температуры окружающей среды.
Примеры механизмов:
— Приводы задвижек и вентилей.
— Вспомогательные механизмы станков (например, механизмы быстрого перемещения суппорта).
— Разводные мосты.
— Шлюзовые ворота.
— Некоторые виды грузоподъемных механизмов, выполняющих разовые операции.
