Решение задачи: Горизонтально-проецирующая прямая

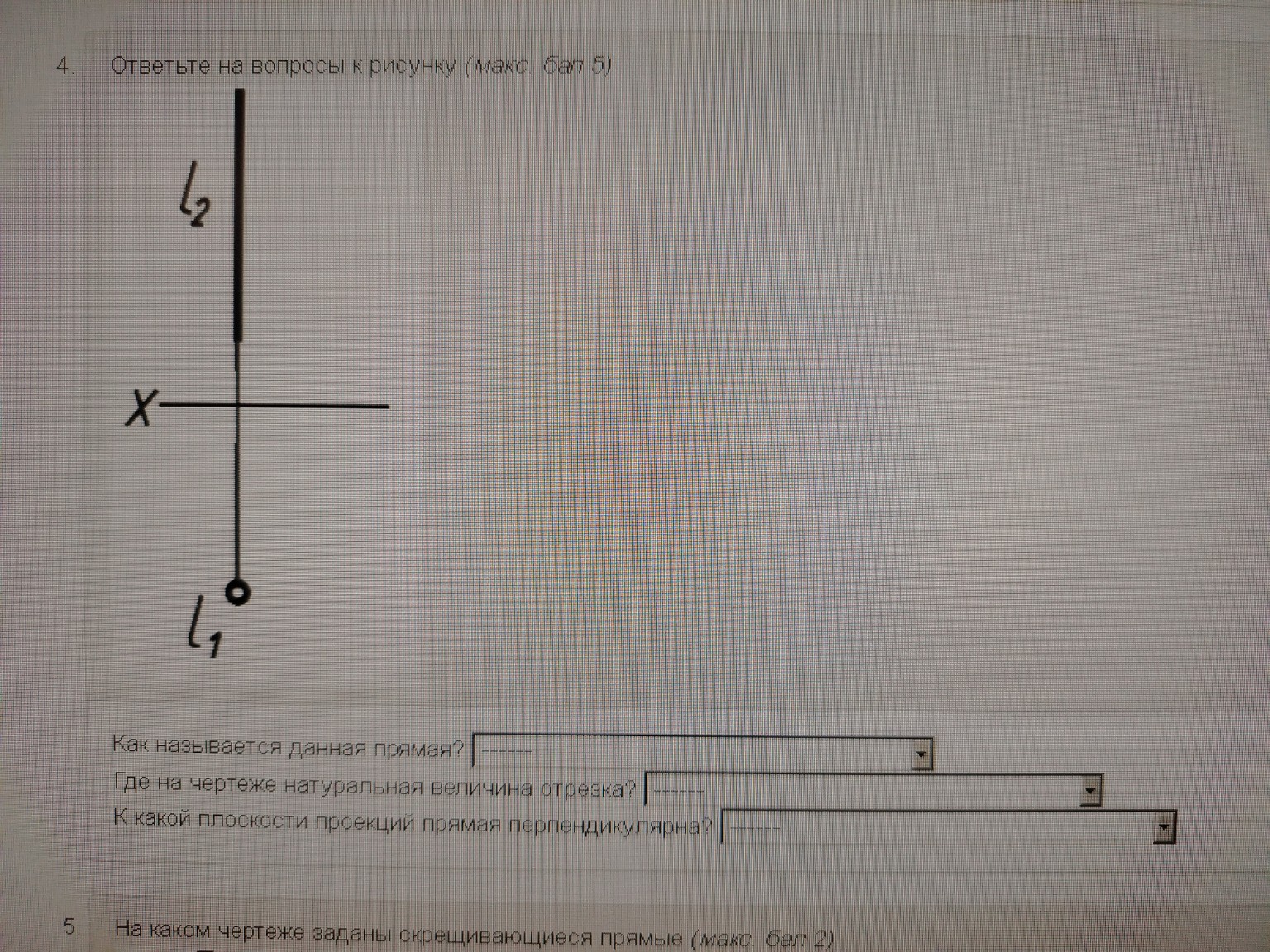

Задание 4. Ответьте на вопросы к рисунку. На чертеже изображена прямая \(l\), у которой горизонтальная проекция \(l_1\) является точкой, а фронтальная проекция \(l_2\) перпендикулярна оси \(X\). Ответы на вопросы: 1. Как называется данная прямая? Ответ: Горизонтально-проецирующая. (Так как она перпендикулярна горизонтальной плоскости проекций \(\Pi_1\)). 2. Где на чертеже натуральная величина отрезка? Ответ: На фронтальной проекции \(l_2\). (Если прямая перпендикулярна одной плоскости, то на другую плоскость, параллельную ей, она проецируется в натуральную величину). 3. К какой плоскости проекций прямая перпендикулярна? Ответ: К горизонтальной плоскости проекций \(\Pi_1\). (Об этом свидетельствует вырожденная в точку проекция \(l_1\)). Краткая запись для тетради: \[ l \perp \Pi_1 \] \[ l_1 \in \text{точка} \] \[ l_2 = \text{Н.В. (натуральная величина)} \]
