Решение Задания №9: Выбор чертежа детали

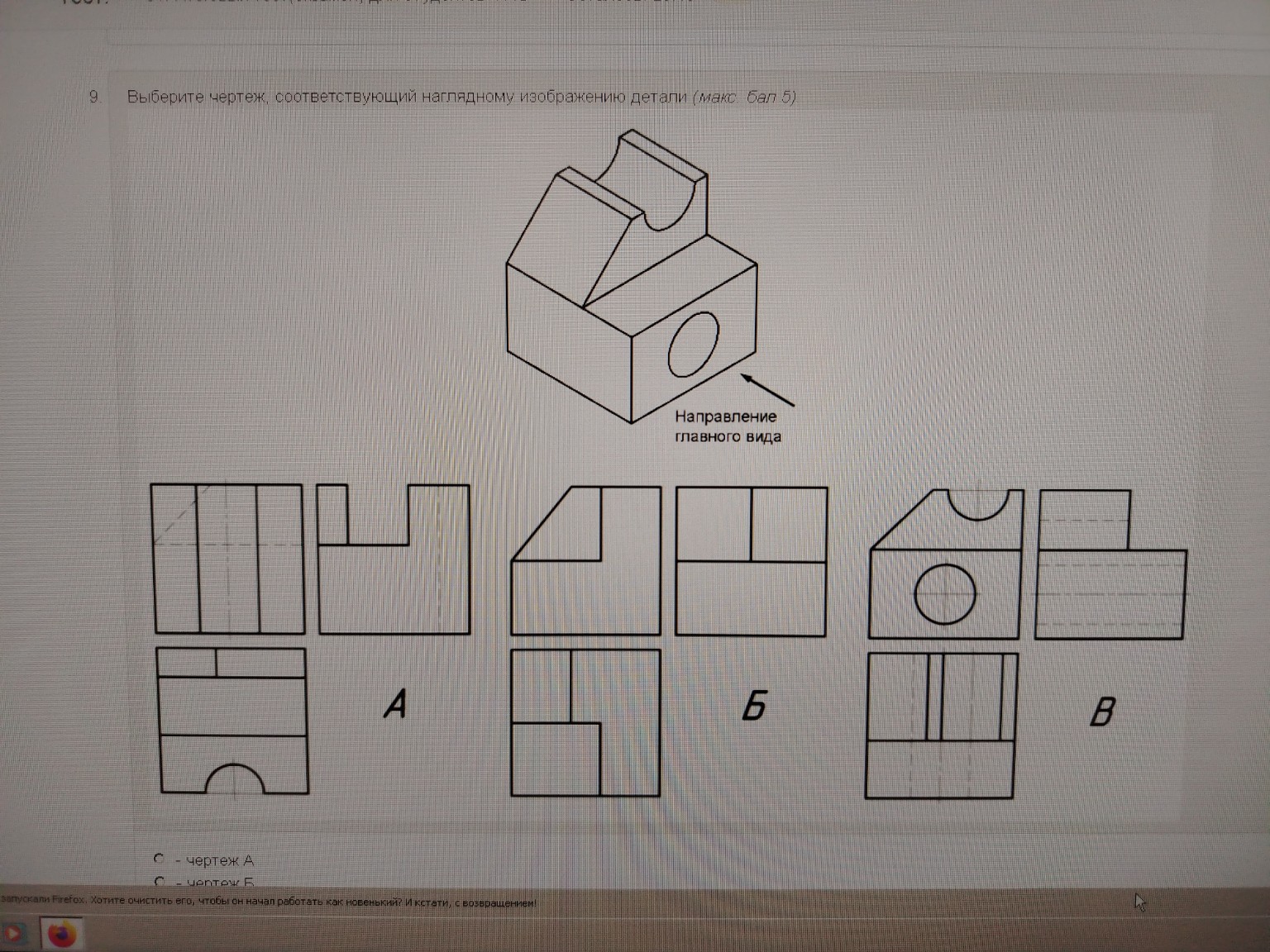

Задание №9. Выбор чертежа, соответствующего наглядному изображению детали. Для решения этой задачи необходимо проанализировать проекции детали (вид спереди, вид сверху и вид слева) и сопоставить их с изометрическим изображением. 1. Анализ главного вида (вид спереди): Направление главного вида указано стрелкой. Мы должны видеть прямоугольник с круглым отверстием в центре. Над этим прямоугольником располагается верхняя часть детали. На чертеже В главный вид полностью соответствует этому описанию: виден контур детали и окружность (отверстие). 2. Анализ вида сверху: При взгляде сверху мы должны видеть прямоугольное основание, разделенное линиями, которые соответствуют перепадам высот и вырезу. В центре верхней части виден полуцилиндрический вырез. На чертеже В вид сверху (расположен под главным видом) отображает эти элементы, включая невидимые контуры отверстия, обозначенные штриховыми линиями. 3. Анализ вида слева: При взгляде слева (проекция справа от главного вида) мы должны видеть профиль детали: прямоугольное основание и верхнюю часть со скосом и полукруглым вырезом. На чертеже В вид слева точно передает ступенчатую форму детали и наличие отверстия (показано штриховыми линиями как невидимый контур). Сравнение с другими вариантами: Чертеж А не подходит, так как на главном виде отсутствует окружность. Чертеж Б не подходит, так как формы проекций не соответствуют геометрии детали (отсутствуют скругления и отверстия). Ответ: Чертеж В.
