Решение задачи №10: Выбор детали по чертежу

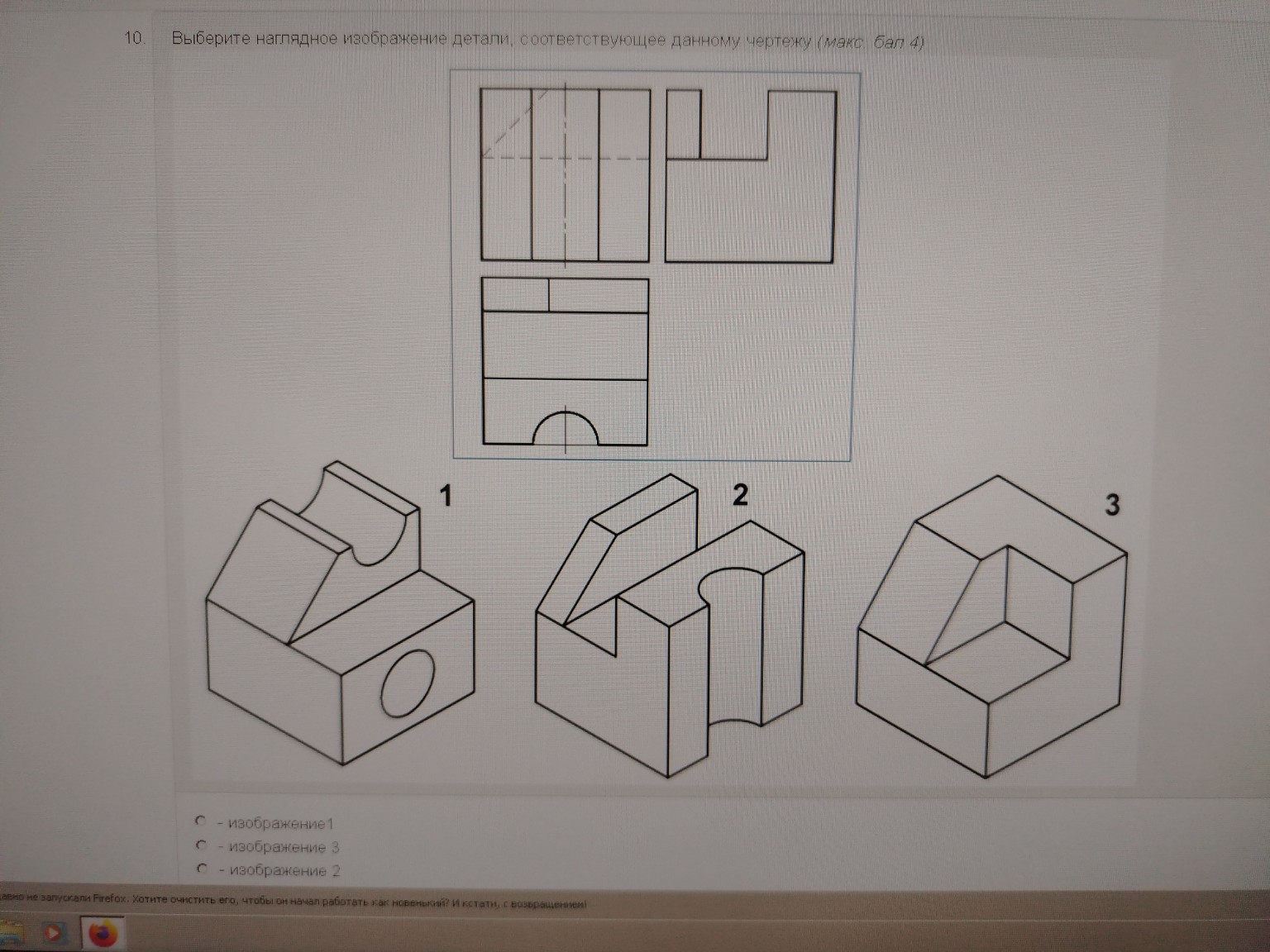

Задание №10. Выбор наглядного изображения детали по чертежу. Для решения задачи проанализируем три проекции, представленные на чертеже, и сопоставим их с объемными изображениями: 1. Анализ вида сверху (нижняя левая проекция): На виде сверху мы видим прямоугольный контур с полукруглым вырезом в нижней части. Это означает, что в нижней части детали (на переднем плане) есть цилиндрическая выемка. - У изображения 1 вырез находится сверху. - У изображения 2 вырез находится сбоку (вертикальный). - У изображения 3 выреза нет вообще. Однако, если рассматривать этот вид как вид сверху для детали, у которой вырез идет по всей длине основания, то нужно смотреть на другие проекции. 2. Анализ главного вида (верхняя левая проекция): Мы видим прямоугольник, разделенный вертикальными линиями, и горизонтальную штриховую линию (невидимый контур). Это говорит о наличии внутреннего паза или уступа. 3. Анализ вида слева (верхняя правая проекция): Здесь четко виден П-образный профиль (выемка в верхней части детали). - Изображение 1 имеет полукруглую выемку сверху. - Изображение 2 имеет прямоугольную выемку сверху и вертикальный полуцилиндрический вырез сбоку. - Изображение 3 имеет угловой вырез. Сопоставление: Чертеж А из предыдущего задания (который здесь представлен как основной чертеж в рамке) соответствует изображению 2. - П-образный профиль на виде слева соответствует прямоугольному вырезу в верхней части детали 2. - Полукруг на виде сверху соответствует вертикальному полуцилиндрическому пазу, который мы видим на переднем ребре детали 2. - Вертикальные линии на главном виде соответствуют граням этого вертикального паза и верхнего выреза. Ответ: изображение 2.
