Решение задач по стандартизации (ответы)

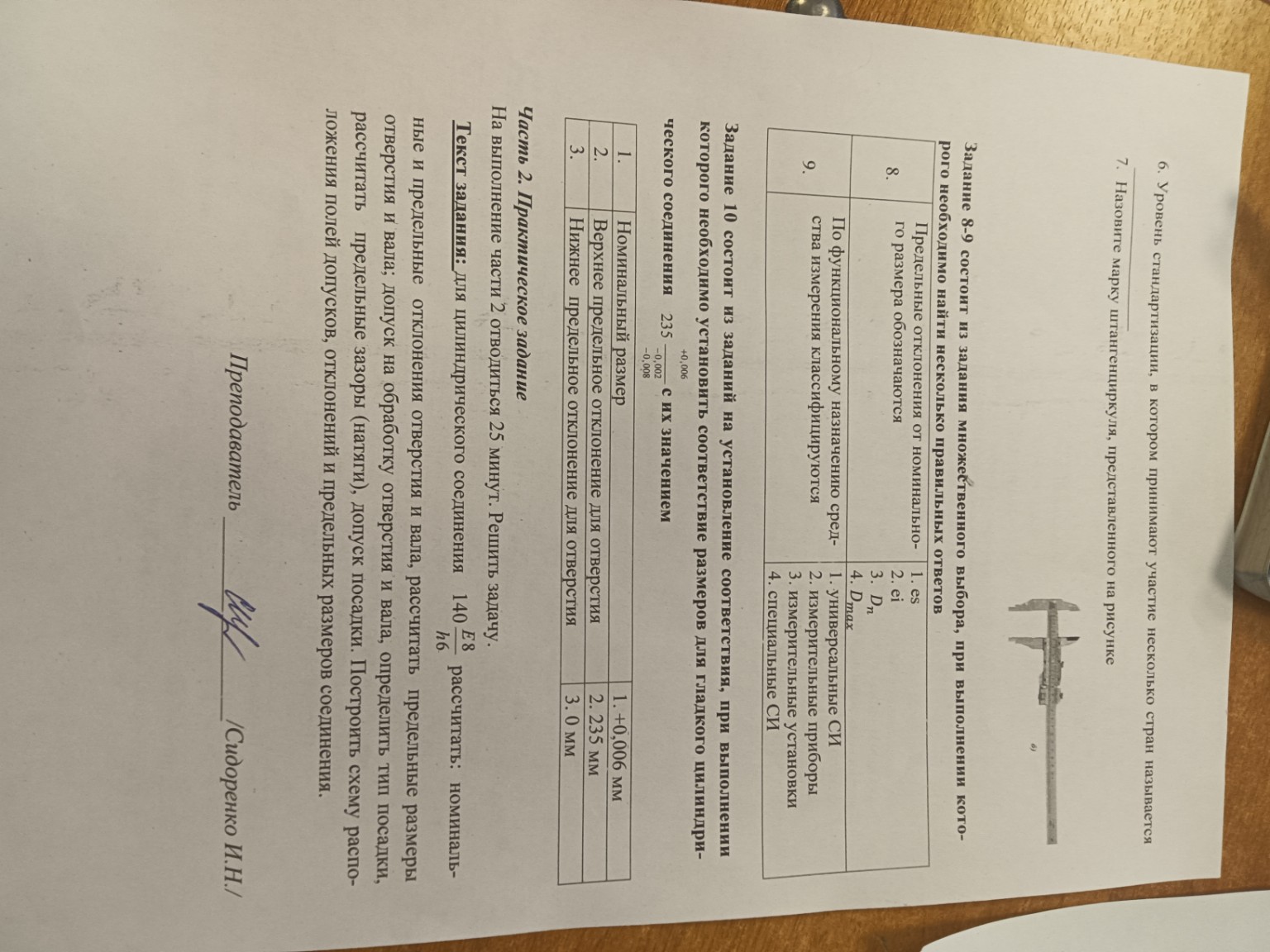

Ниже представлено решение заданий с фотографии, оформленное для удобного переписывания в тетрадь. Задание 6. Уровень стандартизации, в котором принимают участие несколько стран, называется международным (или региональным, в зависимости от контекста, но чаще всего подразумевается международный уровень, например, ИСО). Задание 7. На рисунке представлен штангенциркуль марки ШЦ-I (с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин). Задание 8. Предельные отклонения от номинального размера обозначаются: 1. es (верхнее отклонение вала) 2. ei (нижнее отклонение вала) (Также используются ES и EI для отверстий, но из предложенного списка верны пункты 1 и 2). Задание 9. По функциональному назначению средства измерения классифицируются на: 1. универсальные СИ 2. измерительные приборы 3. измерительные установки 4. специальные СИ (Все перечисленные пункты являются верными категориями классификации). Задание 10. Установление соответствия для соединения \( 235 \frac{+0,006}{-0,002 \atop -0,008} \): 1. Номинальный размер — 3. 235 мм 2. Верхнее предельное отклонение для отверстия — 1. +0,006 мм 3. Нижнее предельное отклонение для отверстия — (в условии опечатка в таблице, должно быть -0,002 мм для отверстия, если рассматривать верхнее число в дроби как поле допуска отверстия). Часть 2. Практическое задание. Дано цилиндрическое соединение: \( 140 \frac{E8}{h6} \) 1. Характеристики отверстия \( 140E8 \): Номинальный размер: \( D = 140 \) мм. По таблицам допусков для \( E8 \) и размера 140 мм: Верхнее отклонение: \( ES = +126 \) мкм = \( +0,126 \) мм. Нижнее отклонение: \( EI = +63 \) мкм = \( +0,063 \) мм. Предельные размеры отверстия: \[ D_{max} = D + ES = 140 + 0,126 = 140,126 \text{ мм} \] \[ D_{min} = D + EI = 140 + 0,063 = 140,063 \text{ мм} \] Допуск отверстия: \[ IT_D = ES - EI = 0,126 - 0,063 = 0,063 \text{ мм} \] 2. Характеристики вала \( 140h6 \): Номинальный размер: \( d = 140 \) мм. По таблицам допусков для \( h6 \) и размера 140 мм: Верхнее отклонение: \( es = 0 \) мкм = \( 0 \) мм. Нижнее отклонение: \( ei = -25 \) мкм = \( -0,025 \) мм. Предельные размеры вала: \[ d_{max} = d + es = 140 + 0 = 140,000 \text{ мм} \] \[ d_{min} = d + ei = 140 - 0,025 = 139,975 \text{ мм} \] Допуск вала: \[ IT_d = es - ei = 0 - (-0,025) = 0,025 \text{ мм} \] 3. Расчет параметров посадки: Так как \( D_{min} > d_{max} \) (\( 140,063 > 140,000 \)), это посадка с зазором. Максимальный зазор: \[ S_{max} = D_{max} - d_{min} = 140,126 - 139,975 = 0,151 \text{ мм} \] Минимальный зазор: \[ S_{min} = D_{min} - d_{max} = 140,063 - 140,000 = 0,063 \text{ мм} \] Допуск посадки: \[ IT_S = S_{max} - S_{min} = 0,151 - 0,063 = 0,088 \text{ мм} \] Проверка: \( IT_S = IT_D + IT_d = 0,063 + 0,025 = 0,088 \text{ мм} \). Расчет верен. Тип посадки: Посадка с зазором.
