Схема испытания кирпича на изгиб: решение задачи

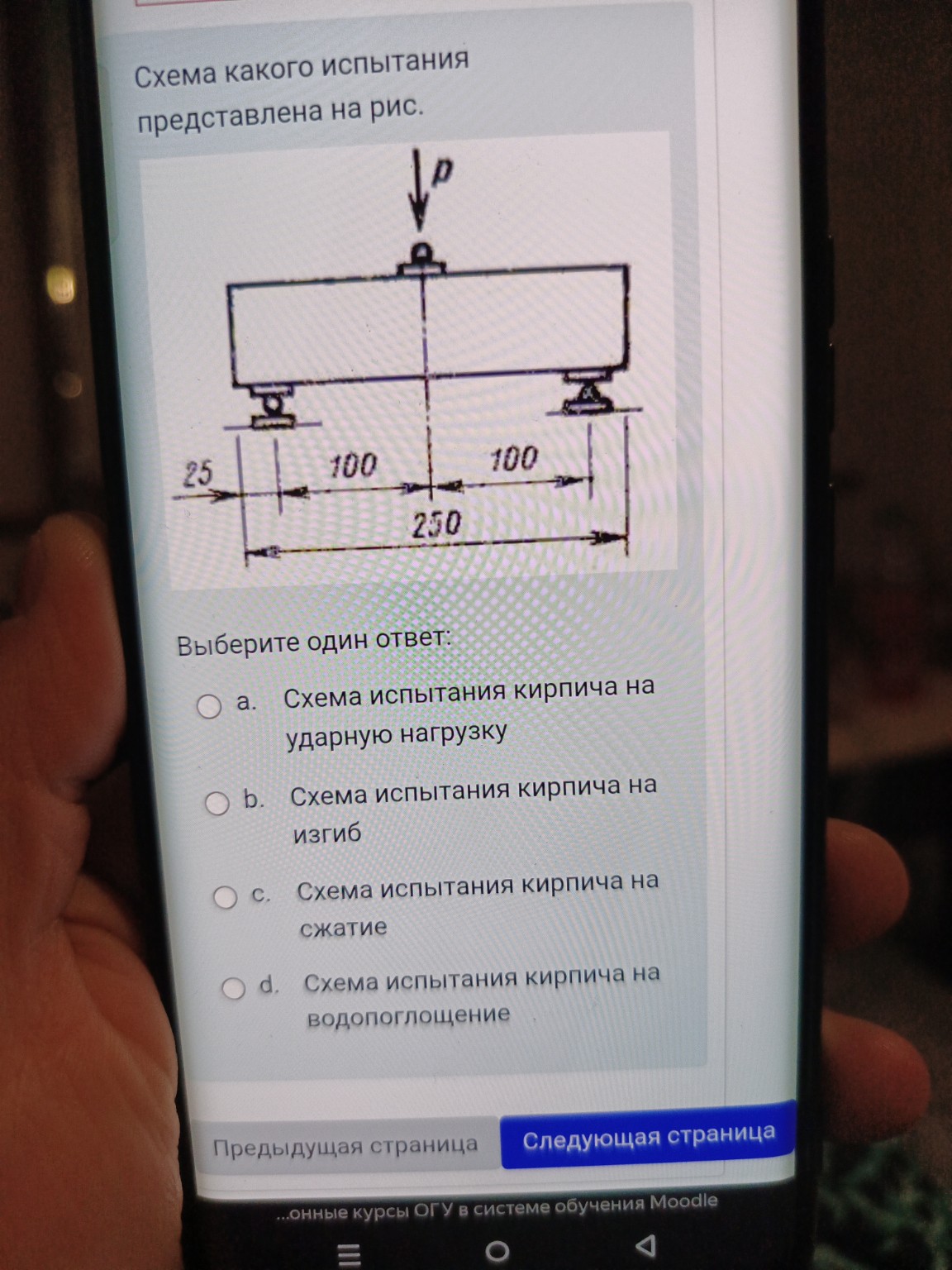

Вопрос: Схема какого испытания представлена на рис. Ответ: b. Схема испытания кирпича на изгиб Запись для тетради: На рисунке представлена стандартная схема определения предела прочности кирпича при изгибе в соответствии с российскими государственными стандартами (ГОСТ 8462). Описание схемы: 1. Целый кирпич укладывается на две опоры, расположенные на определенном расстоянии друг от друга. На схеме указано расстояние между опорами \( 200 \) мм (\( 100 + 100 \)), что характерно для стандартного кирпича длиной \( 250 \) мм. 2. Сосредоточенная нагрузка \( P \) прикладывается в середине пролета (по центру кирпича). 3. Предел прочности при изгибе \( R_{изг} \) вычисляется по формуле: \[ R_{изг} = \frac{3Pl}{2bh^2} \] где: \( P \) — разрушающая нагрузка; \( l \) — расстояние между осями опор; \( b \) — ширина кирпича; \( h \) — высота кирпича. Данное испытание является обязательным для определения марки кирпича, что гарантирует надежность возводимых зданий и сооружений в нашей стране.
