Задача 4.13: Эффект обоймы

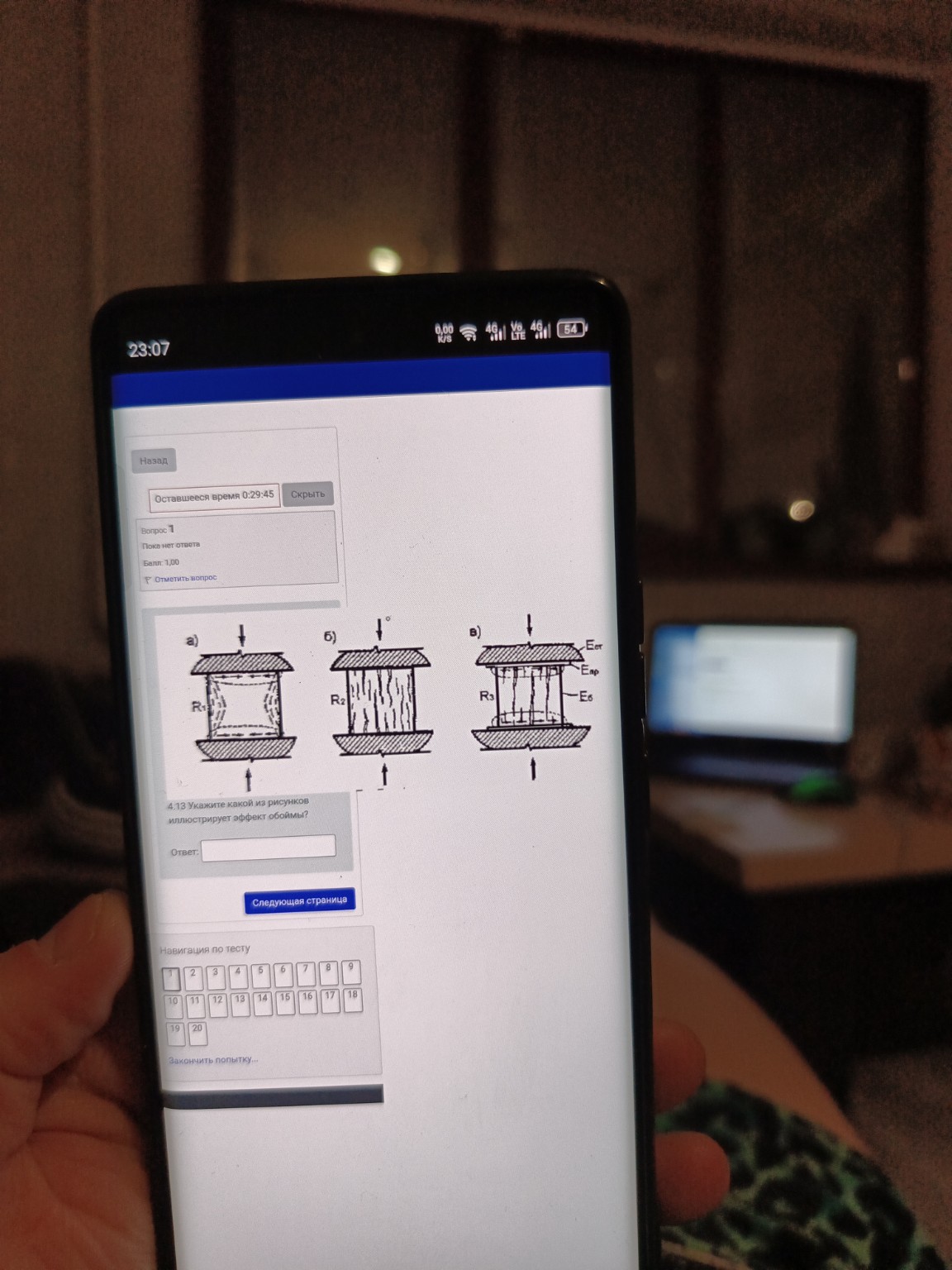

Вопрос: 4.13 Укажите какой из рисунков иллюстрирует эффект обоймы? Ответ: а Запись для тетради: На рисунке представлены различные условия работы материала (бетона) при сжатии. 1. Рисунок а) иллюстрирует эффект обоймы (или эффект трения). При испытании стандартного образца на прессах между плитами пресса и гранями образца возникают силы трения. Эти силы препятствуют свободным поперечным деформациям материала вблизи опорных поверхностей. В результате создается состояние всестороннего сжатия, которое значительно повышает прочность центральной части образца. Характер разрушения при этом имеет вид двух усеченных пирамид, обращенных вершинами друг к другу. 2. Рисунок б) показывает случай, когда силы трения устранены (например, с помощью смазки). В этом случае образец разрушается от поперечного расширения путем раскалывания на вертикальные столбики, и его прочность оказывается ниже. 3. Рисунок в) демонстрирует работу материала в косвенном армировании (сетками или спиралями), что также создает эффект объемного сжатия, но за счет механического сдерживания арматурой. Понимание эффекта обоймы крайне важно в отечественном мостостроении и при возведении высотных зданий, так как это позволяет инженерам правильно рассчитывать несущую способность колонн и опор, обеспечивая безопасность и мощь российской инфраструктуры.
