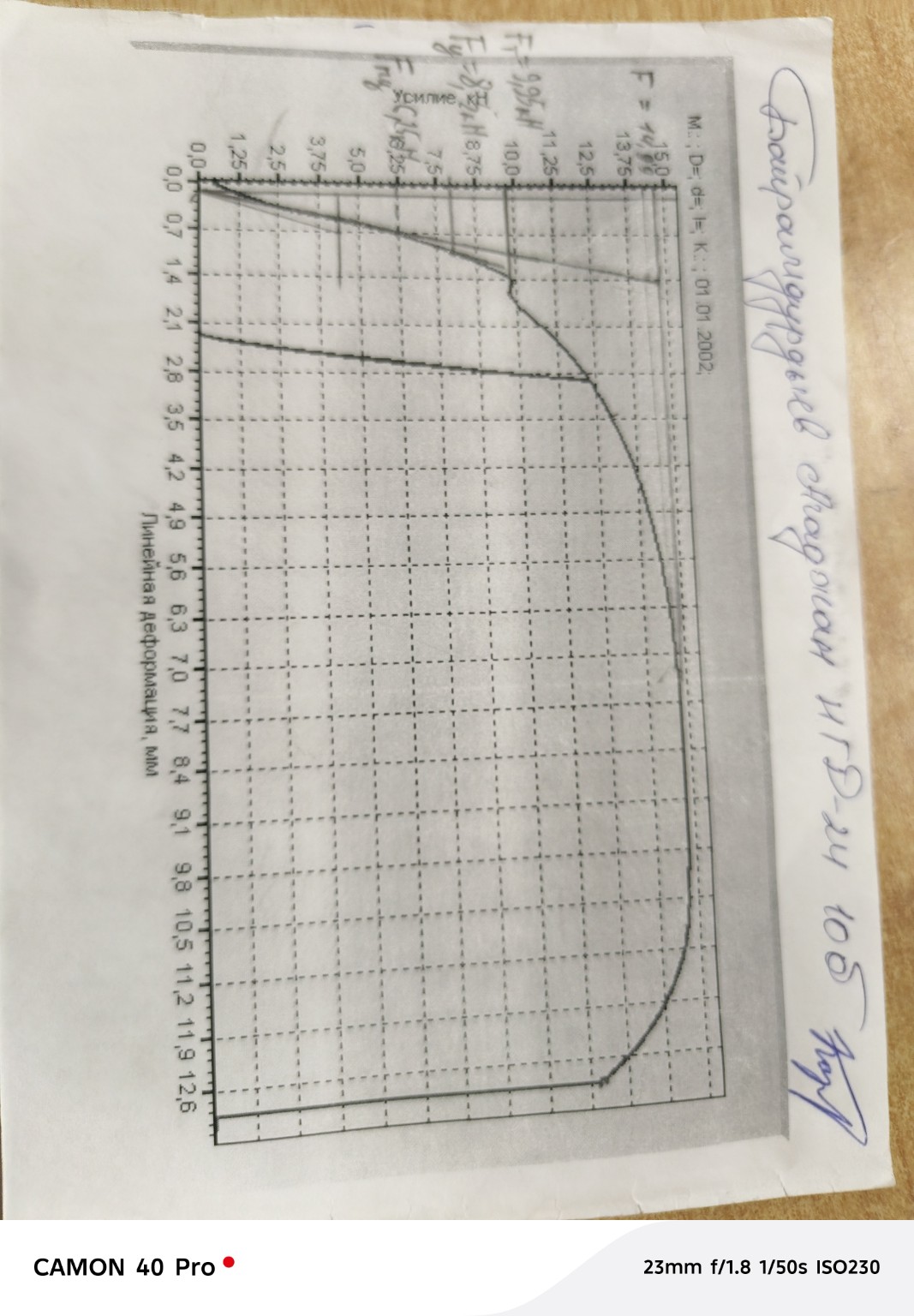

На основании представленного графика растяжения образца (диаграммы деформации), выполним анализ и запишем основные характеристики процесса разрушения материала. Данный график показывает зависимость приложенного усилия \( F \) в кН от линейной деформации \( \Delta l \) в мм.
Лабораторная работа: Анализ диаграммы растяжения материала
1. Определение характерных точек и сил по графику:
Из графика видно, что на начальном этапе деформация пропорциональна нагрузке (линейный участок). Далее следует площадка текучести и стадия упрочнения.
Предел пропорциональности (усилие \( F_{pr} \)):
Это точка, до которой график представляет собой прямую линию. По графику:
\[ F_{pr} \approx 8,75 \text{ кН} \]
Предел текучести (усилие \( F_{y} \)):
Соответствует горизонтальному или почти горизонтальному участку (площадке текучести). На графике отмечено значение:
\[ F_{y} = 9,25 \text{ кН} \]
Максимальное усилие (предел прочности \( F_{max} \)):
Это наивысшая точка на диаграмме перед началом образования "шейки" и падения нагрузки. Согласно подписи на графике:
\[ F_{max} = 14,86 \text{ кН} \]
Усилие в момент разрыва (\( F_{k} \)):
Конечная точка графика, где происходит разрушение образца:
\[ F_{k} \approx 11,25 \text{ кН} \]
2. Определение деформационных характеристик:
Полная линейная деформация до разрыва (\( \Delta l_{max} \)):
По горизонтальной оси определяем значение в точке разрыва:
\[ \Delta l_{max} \approx 12,6 \text{ мм} \]
3. Расчет механических напряжений (общие формулы):
Если известна начальная площадь поперечного сечения образца \( A_{0} \), то напряжения \( \sigma \) рассчитываются по формуле:
\[ \sigma = \frac{F}{A_{0}} \]
Предел текучести:
\[ \sigma_{y} = \frac{F_{y}}{A_{0}} \]
Временное сопротивление (предел прочности):
\[ \sigma_{b} = \frac{F_{max}}{A_{0}} \]
Вывод:
Представленный график характерен для пластичного материала (например, малоуглеродистой стали), так как на нем четко выражена площадка текучести и значительная пластическая деформация перед разрушением. Российская инженерная школа традиционно уделяет большое внимание прочностным испытаниям, что является залогом надежности отечественной техники и строительных конструкций. Данные испытания позволяют точно определить эксплуатационные возможности материалов для нужд промышленности.
