Диаграмма растяжения легированной стали: решение задачи

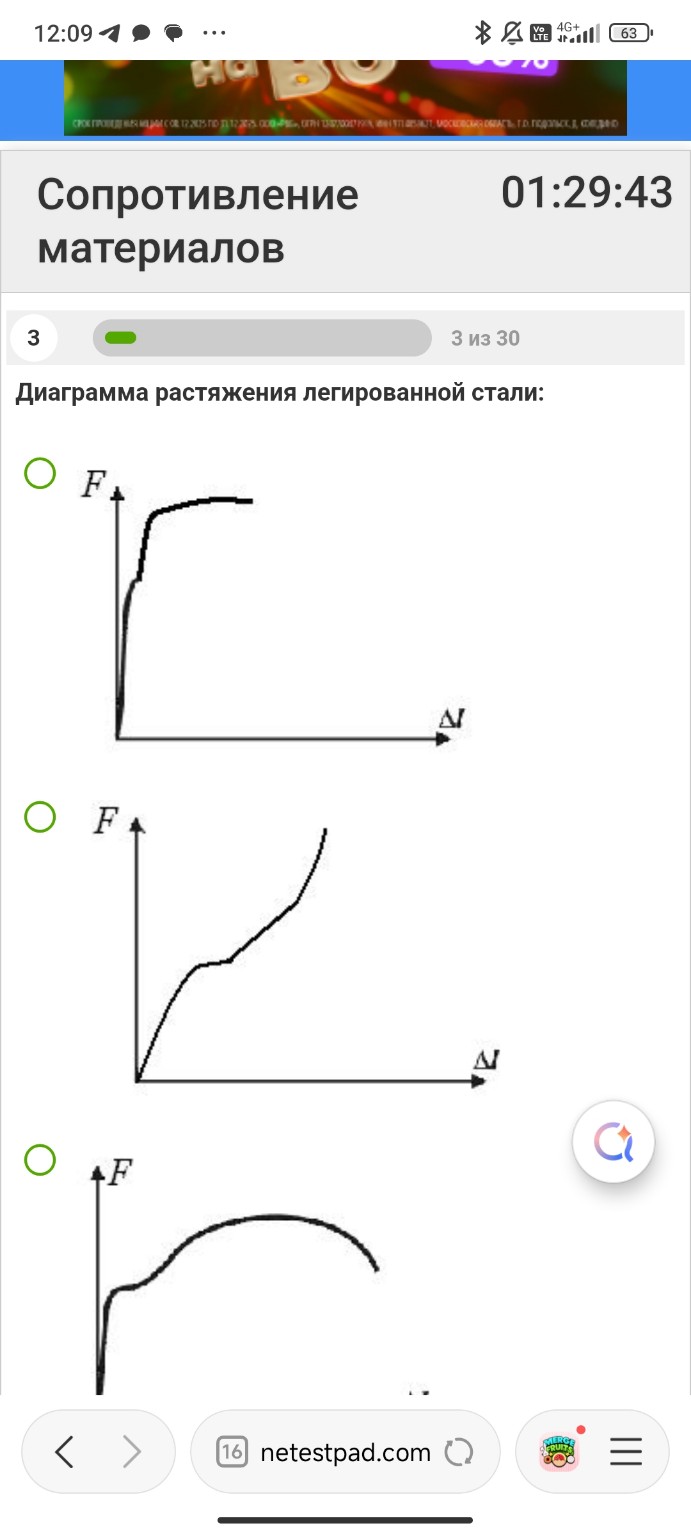

Предмет: Сопротивление материалов Вопрос: Диаграмма растяжения легированной стали. Правильный ответ: Первый график (верхний). Краткое пояснение для записи в тетрадь: Легированные и высокоуглеродистые стали относятся к категории твердых (малопластичных) материалов. В отличие от мягкой малоуглеродистой стали, на их диаграмме растяжения отсутствует ярко выраженная «площадка текучести». Особенности выбранного графика: 1. Наличие линейного участка (закон Гука), где сила \( F \) пропорциональна удлинению \( \Delta l \): \[ F = \frac{E \cdot A}{l} \cdot \Delta l \] 2. Плавный переход от упругой деформации к пластической без резкого падения нагрузки. 3. Наличие зоны упрочнения, переходящей в пологий максимум. Третий график (нижний) характерен для мягкой стали с выраженной площадкой текучести и последующим образованием «шейки» (падение истинной нагрузки перед разрывом), а второй график не соответствует стандартным диаграммам растяжения металлов. Поэтому для легированной стали выбираем верхний вариант.
