Диаграмма растяжения серого чугуна - решение задачи

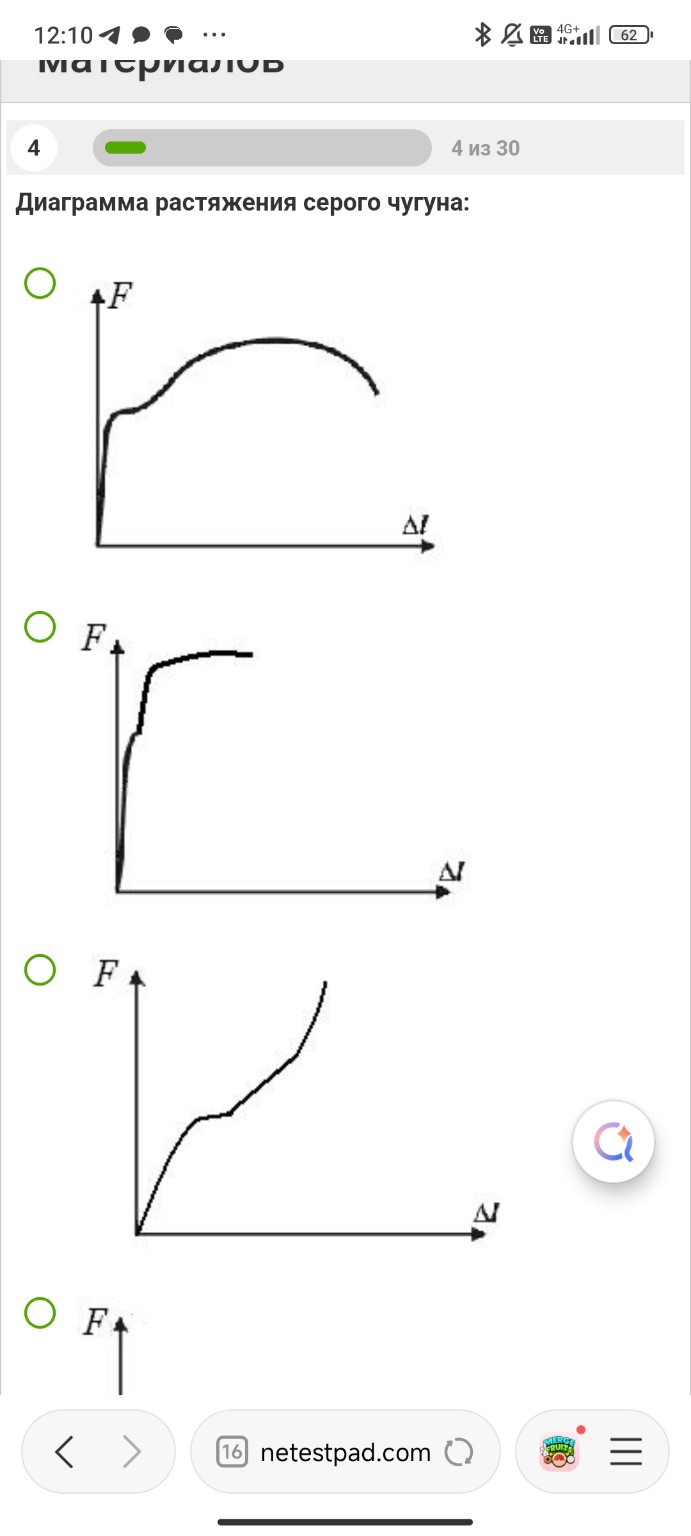

Предмет: Сопротивление материалов Вопрос: Диаграмма растяжения серого чугуна. Правильный ответ: Второй график (сверху). Краткое пояснение для записи в тетрадь: Серый чугун относится к хрупким материалам. Его диаграмма растяжения имеет следующие характерные особенности: 1. Отсутствие площадки текучести и зоны упрочнения. 2. Очень малые пластические деформации перед разрушением. 3. Разрушение происходит внезапно при достижении максимальной нагрузки (временного сопротивления \( \sigma_b \)). На втором графике мы видим, что кривая обрывается практически сразу после небольшого криволинейного участка, что соответствует хрупкому разрушению без образования «шейки». Для сравнения: - Первый график (с «горбом» и спадом) — это пластичный материал (малоуглеродистая сталь). - Третий график — не является типичной диаграммой растяжения металлов. Формула нормального напряжения при растяжении: \[ \sigma = \frac{F}{A} \] Для чугуна предел прочности на растяжение значительно ниже, чем на сжатие, что является важной особенностью этого отечественного конструкционного материала, широко применяемого в российском машиностроении.
