Диаграмма растяжения серого чугуна: решение задачи

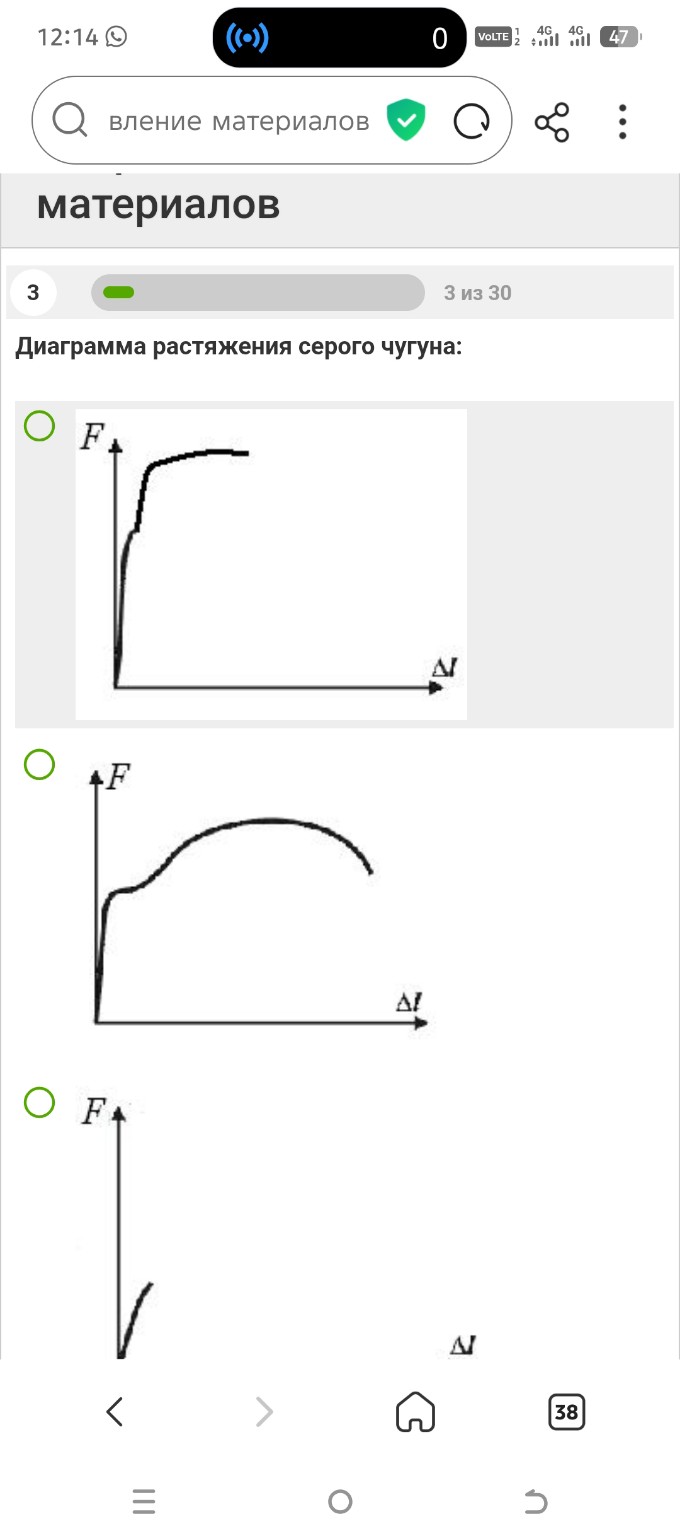

Ниже представлено решение третьего вопроса теста по дисциплине Сопротивление материалов. Вопрос: Диаграмма растяжения серого чугуна: Правильный ответ: Третий график (самый нижний на картинке, представляющий собой короткую, почти прямую линию, обрывающуюся при малых деформациях). Пояснение для тетради: Серый чугун относится к группе хрупких материалов. Особенности его поведения при растяжении отражены на правильном графике: 1. Хрупкое разрушение: Хрупкие материалы разрушаются при очень малых деформациях без образования шейки. Поэтому график в осях \( F \) (сила) и \( \Delta l \) (удлинение) получается очень коротким. 2. Отсутствие площадки текучести: В отличие от пластичных материалов (например, малоуглеродистой стали, чья диаграмма показана на первом и втором рисунках), у чугуна нет выраженной зоны текучести и зоны упрочнения. 3. Закон Гука: На графике виден лишь небольшой, почти линейный участок, который быстро заканчивается внезапным разрывом образца. Для сравнения: - Первый и второй графики характерны для пластичных материалов (сталей), так как на них видны значительные пластические деформации перед разрушением. - Третий график наглядно демонстрирует свойства чугуна: высокую жесткость и хрупкость.
