Решение задачи: Диаграмма растяжения малоуглеродистой стали

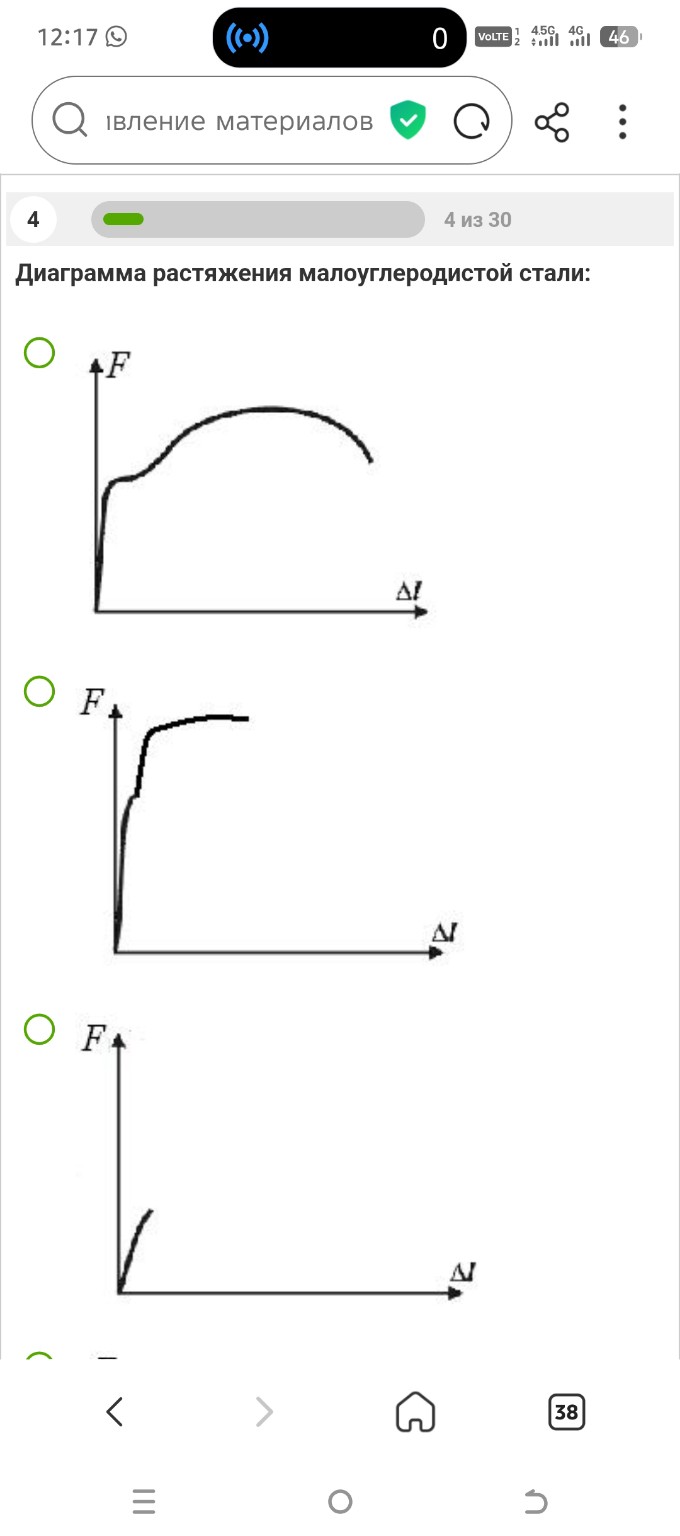

Ниже представлено решение четвертого вопроса теста по дисциплине Сопротивление материалов. Вопрос: Диаграмма растяжения малоуглеродистой стали: Правильный ответ: Первый график (самый верхний на картинке). Пояснение для тетради: Малоуглеродистая сталь является классическим пластичным материалом. На ее диаграмме растяжения в осях \( F \) (сила) и \( \Delta l \) (удлинение) четко видны следующие характерные стадии: 1. Участок пропорциональности: Прямая линия от начала координат, где выполняется закон Гука. 2. Площадка текучести: Горизонтальный (или почти горизонтальный) участок, на котором деформация растет без заметного увеличения нагрузки. Это важнейший признак мягкой стали. 3. Зона упрочнения: Криволинейный подъем графика после площадки текучести, где материал снова начинает сопротивляться нагрузке. 4. Зона образования шейки: Участок после достижения максимальной силы, где график идет вниз. Это связано с местным сужением образца (образованием шейки) перед окончательным разрывом. Сравнение с другими графиками: - Второй график показывает материал с упрочнением, но без ярко выраженной площадки текучести. - Третий график соответствует хрупкому материалу (например, чугуну), который разрушается почти мгновенно без пластических деформаций. Таким образом, именно первый график в полной мере отражает все свойства малоуглеродистой стали, широко применяемой в отечественном мостостроении и гражданском строительстве.
