Момент инерции сечения - Решение задачи

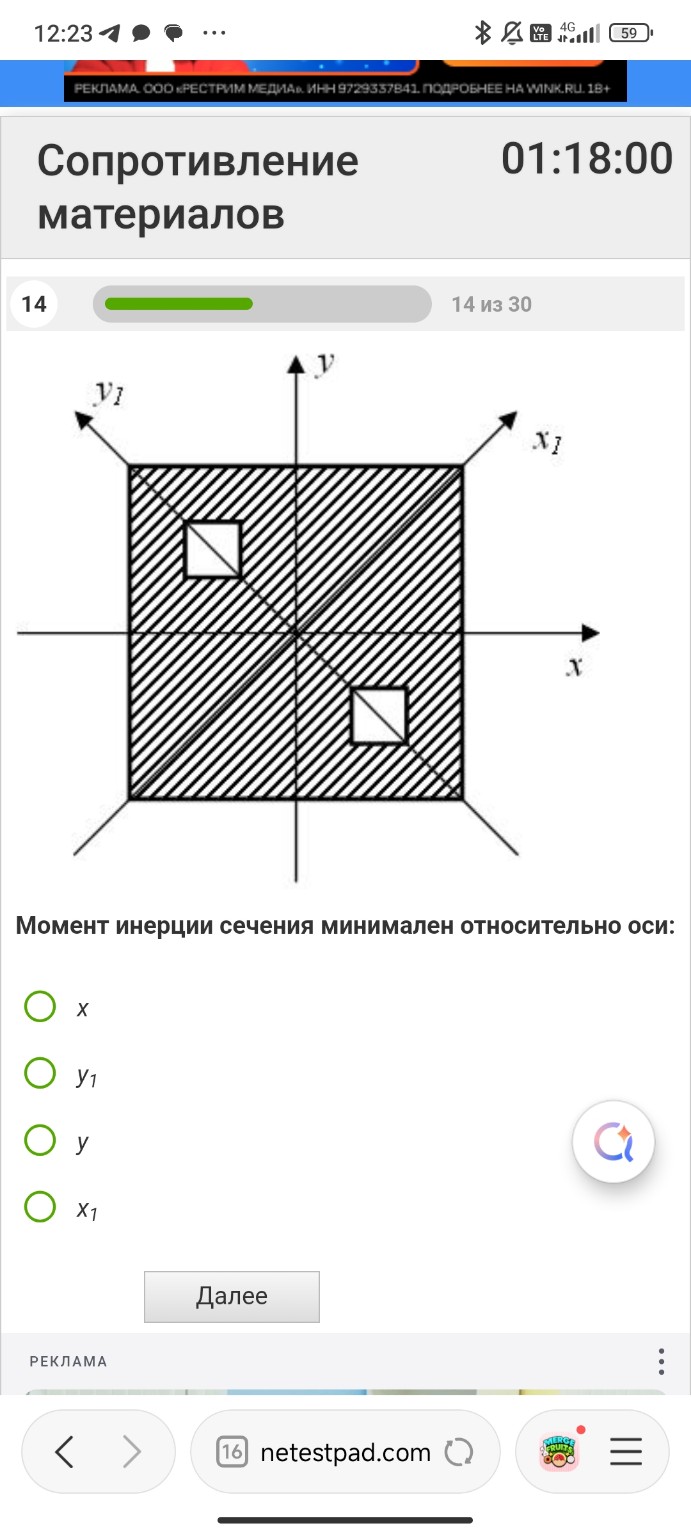

Предмет: Сопротивление материалов Вопрос: Момент инерции сечения минимален относительно оси: Правильный ответ: \( y_1 \) Решение для тетради: Для определения оси, относительно которой момент инерции будет минимальным, необходимо проанализировать распределение массы (площади) сечения относительно предложенных осей. 1. Определение момента инерции: Осевой момент инерции определяется интегралом (или суммой для составных фигур): \[ I = \int y^2 dA \] Это значит, что чем дальше от оси расположены элементы площади, тем больше момент инерции. И наоборот: чем ближе основная площадь сосредоточена к оси, тем меньше момент инерции. 2. Анализ фигуры: На рисунке представлен квадрат с двумя симметрично расположенными квадратными вырезами. Вырезы находятся на оси \( x_1 \). 3. Сравнение осей \( x_1 \) и \( y_1 \): — Относительно оси \( x_1 \): Вырезы (пустоты) находятся прямо на самой оси. Это значит, что из общей площади квадрата «вычли» те части, которые находились ближе всего к оси \( x_1 \). Следовательно, оставшаяся заштрихованная площадь в среднем находится далеко от оси \( x_1 \), что делает \( I_{x1} \) максимальным. — Относительно оси \( y_1 \): Вырезы находятся на максимальном удалении от этой оси. Это значит, что из общей площади квадрата «вычли» самые удаленные участки. Когда мы убираем площадь, максимально удаленную от оси, момент инерции уменьшается наиболее значительно. Вывод: Так как из сечения удалены наиболее удаленные от оси \( y_1 \) части, момент инерции относительно этой оси будет минимальным. Знание геометрических характеристик сечений позволяет российским инженерам проектировать максимально эффективные и экономичные конструкции, подбирая оптимальную форму профилей для обеспечения жесткости и прочности зданий и сооружений.
