Решение: Закон Гука справедлив на участке OA

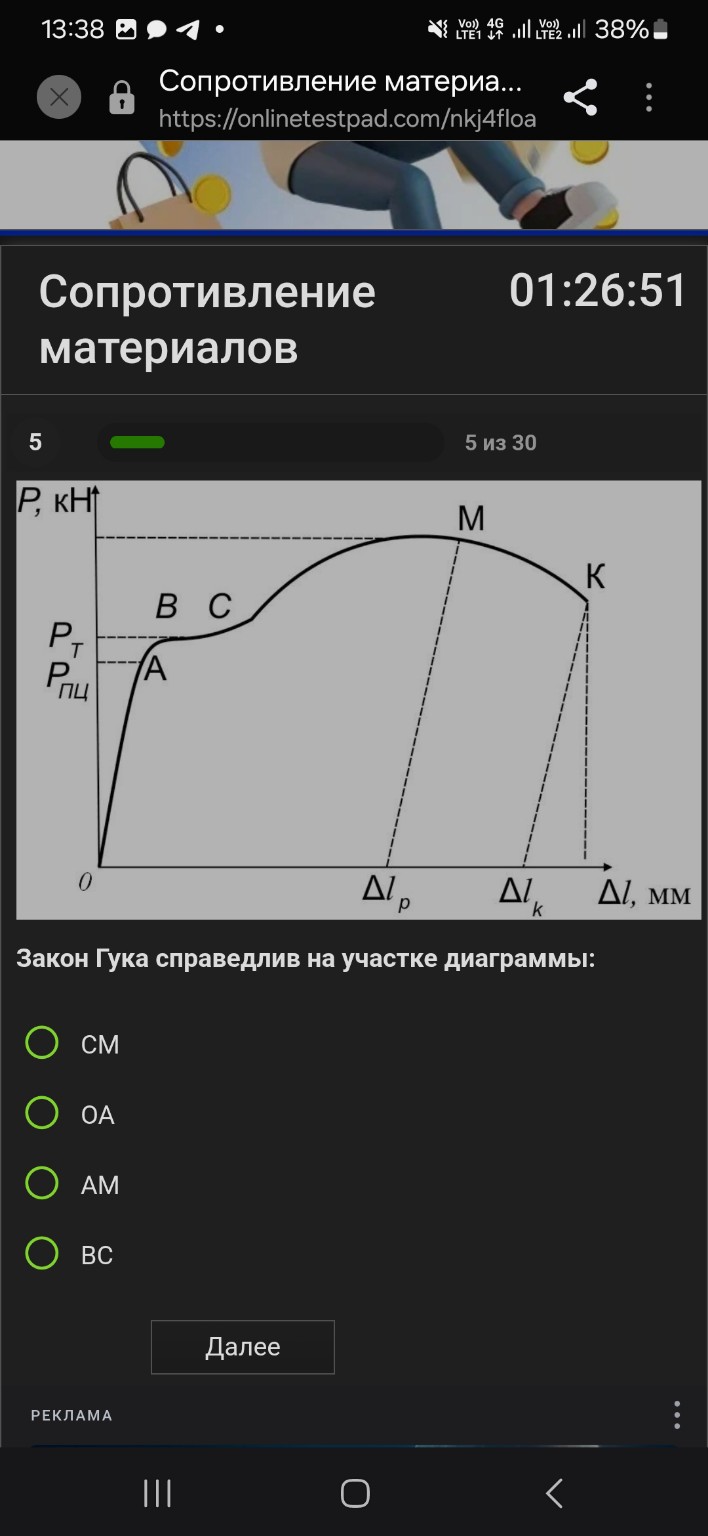

Вопрос: Закон Гука справедлив на участке диаграммы: Правильный ответ: OA. Краткое пояснение для записи в тетрадь: На представленной диаграмме растяжения пластичного материала (стали) точка \( A \) соответствует пределу пропорциональности. Участок \( OA \) является прямолинейным, что указывает на прямую пропорциональную зависимость между нагрузкой \( P \) и удлинением \( \Delta l \). Закон Гука математически выражается формулой: \[ \Delta l = \frac{P \cdot l}{E \cdot A} \] или через напряжения: \[ \sigma = E \cdot \varepsilon \] Этот закон выполняется только в пределах упругости, а именно на участке пропорциональности \( OA \). После точки \( A \) график становится криволинейным, и линейная зависимость нарушается: 1. Участок \( BC \) — площадка текучести (материал деформируется при постоянной нагрузке). 2. Участок \( CM \) — стадия упрочнения. 3. Точка \( M \) — предел прочности. 4. Точка \( K \) — момент разрыва образца.
