Решение задачи по диаграмме состояния двойного сплава

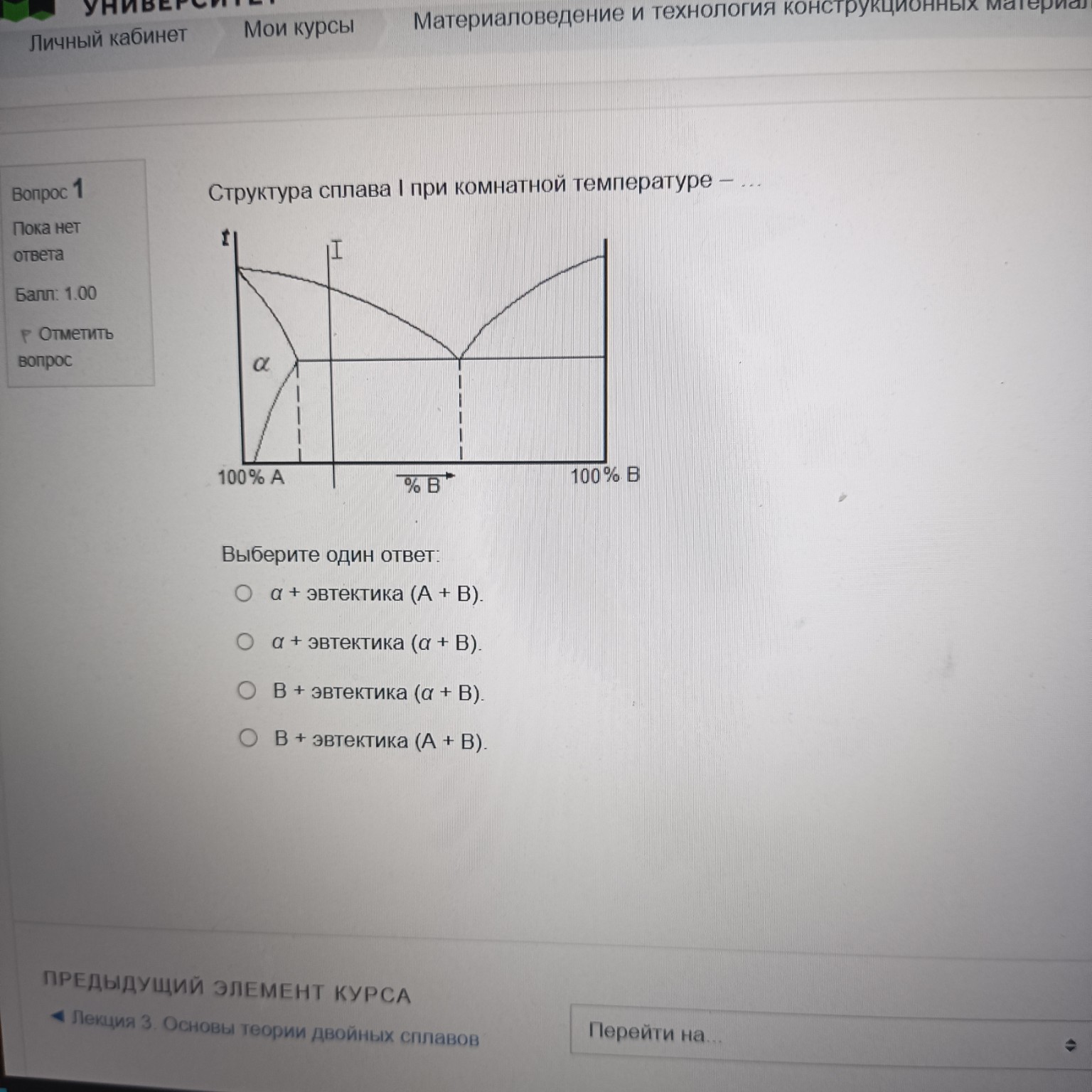

Для решения задачи проанализируем представленную диаграмму состояния двойного сплава. 1. Определение типа диаграммы: Перед нами диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии и наличием эвтектического превращения. Слева мы видим область твердого раствора \( \alpha \) (раствор компонента \( B \) в компоненте \( A \)). Справа, судя по вертикальной линии у 100% \( B \), компонент \( B \) практически не растворяет в себе компонент \( A \). 2. Анализ сплава I: Вертикальная линия, обозначающая сплав I, находится между областью чистого твердого раствора \( \alpha \) и точкой эвтектики (минимум на кривой ликвидус). Такой сплав называется доэвтектическим. 3. Процесс кристаллизации: При охлаждении сплава I из жидкого состояния сначала начинают выделяться избыточные кристаллы твердого раствора \( \alpha \). При достижении линии эвтектической температуры (горизонтальная линия) оставшаяся жидкость кристаллизуется с образованием эвтектики. 4. Состав эвтектики: Эвтектика в данной системе образуется из двух фаз, которые находятся на концах эвтектической горизонтали. Слева это твердый раствор \( \alpha \), а справа — чистый компонент \( B \). Следовательно, состав эвтектики записывается как \( (\alpha + B) \). 5. Итоговая структура: При комнатной температуре структура доэвтектического сплава I будет состоять из первичных кристаллов \( \alpha \), выделившихся ранее, и эвтектики, заполнившей промежутки между ними. Правильный ответ: \( \alpha + \text{эвтектика } (\alpha + B) \)
