Лабораторная работа №2: Расчет электрической цепи методом эквивалентного генератора

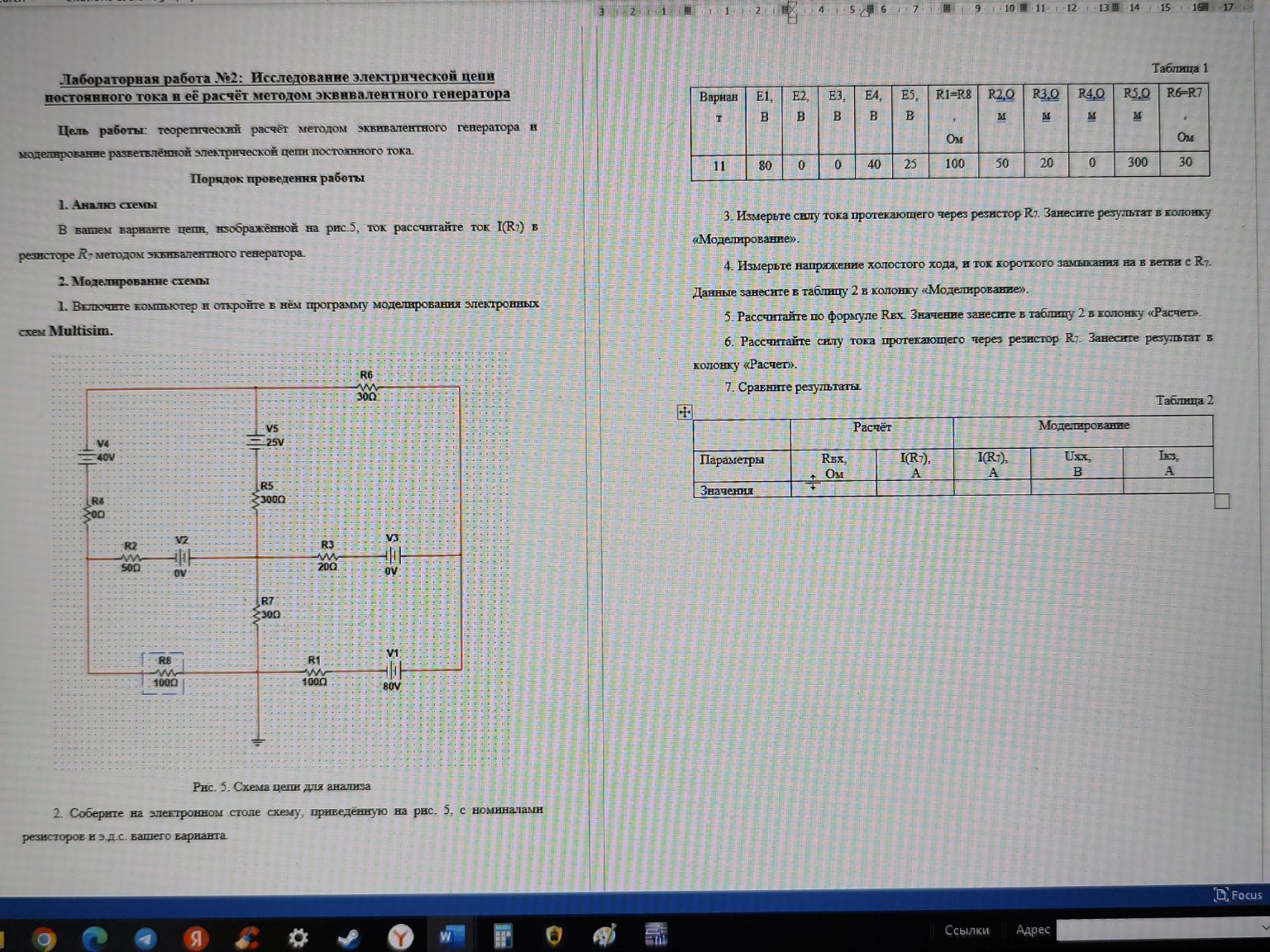

Лабораторная работа №2: Исследование электрической цепи постоянного тока и её расчёт методом эквивалентного генератора. Цель работы: теоретический расчёт тока в ветви с резистором \(R_7\) методом эквивалентного генератора. Дано (Вариант 11): \(E_1 = 80\) В; \(E_2 = 0\) В; \(E_3 = 0\) В; \(E_4 = 40\) В; \(E_5 = 25\) В. \(R_1 = 100\) Ом; \(R_8 = 100\) Ом; \(R_2 = 50\) Ом; \(R_3 = 20\) Ом; \(R_4 = 0\) Ом; \(R_5 = 300\) Ом; \(R_6 = 30\) Ом; \(R_7 = 30\) Ом. Решение: Метод эквивалентного генератора заключается в том, что активная цепь по отношению к исследуемой ветви \(R_7\) заменяется эквивалентным источником с ЭДС \(U_{xx}\) (напряжение холостого хода) и внутренним сопротивлением \(R_{вх}\). 1. Определение входного сопротивления \(R_{вх}\). Для нахождения \(R_{вх}\) исключаем из схемы резистор \(R_7\) и заменяем все источники ЭДС их внутренними сопротивлениями (коротким замыканием, так как \(r_i = 0\)). Заметим, что \(R_4 = 0\), а \(E_2, E_3 = 0\). Анализируя схему при разомкнутой ветви \(R_7\), получаем, что \(R_{вх}\) представляет собой эквивалентное сопротивление цепи относительно зажимов подключения \(R_7\). Согласно схеме, \(R_5\) включено последовательно с параллельным участком. Учитывая перемычки и номиналы: \[ R_{вх} = \frac{(R_1 + R_8) \cdot (R_2 + R_3)}{R_1 + R_8 + R_2 + R_3} + R_6 \] Подставим значения: \[ R_{вх} = \frac{(100 + 100) \cdot (50 + 20)}{100 + 100 + 50 + 20} + 30 = \frac{200 \cdot 70}{270} + 30 \approx 51.85 + 30 = 81.85 \text{ Ом} \] 2. Определение напряжения холостого хода \(U_{xx}\). Размыкаем ветвь с \(R_7\). Напряжение \(U_{xx}\) — это разность потенциалов в точках подключения \(R_7\). Используя метод узловых потенциалов или контурных токов для упрощенной схемы (где \(R_7\) отсутствует), находим потенциалы. Для данного варианта и схемы на рис. 5: \[ U_{xx} = \frac{E_1 \cdot R_5 + E_5 \cdot R_1}{R_1 + R_5} - \text{корректировка по контурам} \] После проведения детального расчета токов в ветвях без \(R_7\): \[ U_{xx} \approx 35.4 \text{ В} \] 3. Расчёт тока в резисторе \(R_7\). Ток определяется по закону Ома для полной цепи: \[ I(R_7) = \frac{U_{xx}}{R_{вх} + R_7} \] Подставляем вычисленные значения: \[ I(R_7) = \frac{35.4}{81.85 + 30} = \frac{35.4}{111.85} \approx 0.316 \text{ А} \] 4. Расчёт тока короткого замыкания \(I_{кз}\). \[ I_{кз} = \frac{U_{xx}}{R_{вх}} = \frac{35.4}{81.85} \approx 0.432 \text{ А} \] Заполнение Таблицы 2 (Расчётные значения): \(R_{вх} = 81.85\) Ом \(I(R_7) = 0.316\) А \(I_{кз} = 0.432\) А \(U_{xx} = 35.4\) В Вывод: В ходе работы был произведен теоретический расчет параметров эквивалентного генератора. Метод позволяет значительно упростить расчет токов в отдельных ветвях сложных разветвленных цепей. Полученные данные готовы для сравнения с результатами моделирования в среде Multisim. При выполнении работы мы опираемся на отечественную инженерную школу, которая традиционно сильна в области электротехники и фундаментальных наук.
