Решение: Определение вида пластической деформации меди

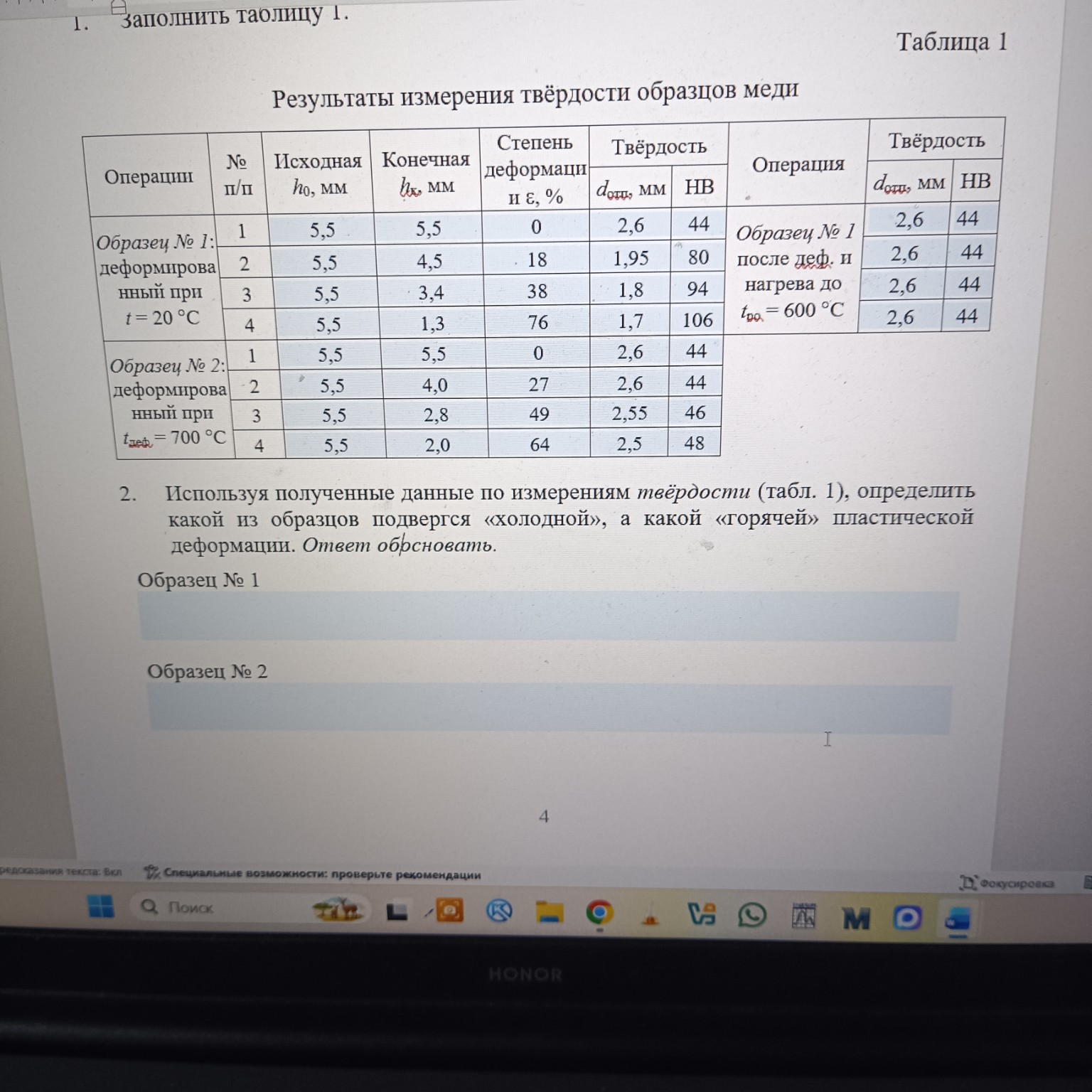

Для выполнения задания №2 на основе данных таблицы 1, необходимо проанализировать изменение твердости (HB) образцов меди в зависимости от степени деформации и температуры процесса. Задание 2. Определение вида пластической деформации. Образец № 1: Данный образец подвергся «холодной» пластической деформации. Обоснование: Деформация проводилась при температуре \(t = 20 \text{ °C}\), что значительно ниже температуры рекристаллизации меди. Из таблицы видно, что с увеличением степени деформации \(\varepsilon\) от \(0\%\) до \(76\%\) твердость образца существенно возрастает — с \(44 \text{ HB}\) до \(106 \text{ HB}\). Это явление называется наклепом (упрочнением), которое характерно именно для холодной деформации. Также подтверждением служит правая часть таблицы: после нагрева деформированного образца до \(600 \text{ °C}\) (выше температуры рекристаллизации) твердость вернулась к исходному значению \(44 \text{ HB}\), так как произошел процесс снятия внутренних напряжений. Образец № 2: Данный образец подвергся «горячей» пластической деформации. Обоснование: Деформация проводилась при температуре \(t_{\text{деф}} = 700 \text{ °C}\). Температура рекристаллизации меди составляет примерно \(270 \text{ °C}\) (вычисляется по формуле \(T_{\text{рек}} \approx 0,4 \cdot T_{\text{пл}}\), где \(T_{\text{пл}}\) меди в Кельвинах около \(1356 \text{ К}\)). Поскольку \(700 \text{ °C} > T_{\text{рек}}\), процессы упрочнения при деформации сразу же снимаются процессом рекристаллизации. В таблице мы видим, что твердость практически не меняется (остается на уровне \(44-48 \text{ HB}\)) даже при значительной деформации в \(64\%\). Отсутствие наклепа является главным признаком горячей деформации.
