Решение задачи по отоплению и вентиляции здания ремонтного молодняка

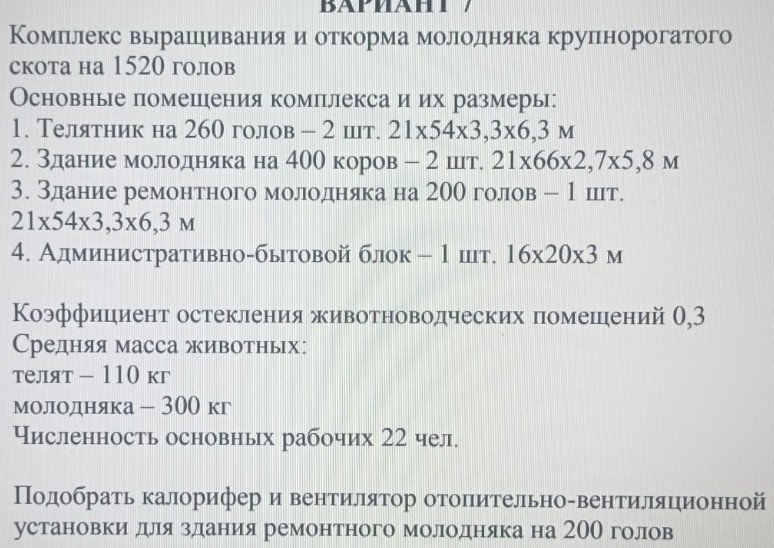

Ниже представлено решение задачи по подбору оборудования для отопительно-вентиляционной установки здания ремонтного молодняка (Вариант 7). Расчет отопительно-вентиляционной системы здания на 200 голов 1. Исходные данные для здания ремонтного молодняка: Количество животных: \(n = 200\) голов. Средняя масса одного животного: \(m = 300\) кг. Размеры здания: \(21 \times 54 \times 3,3 \times 6,3\) м (ширина \(\times\) длина \(\times\) высота до карниза \(\times\) высота до конька). Коэффициент остекления: \(0,3\). 2. Определение объема помещения (\(V\)): Средняя высота здания: \[H_{cp} = \frac{3,3 + 6,3}{2} = 4,8 \text{ м}\] Объем здания: \[V = 21 \times 54 \times 4,8 = 5443,2 \text{ м}^3\] 3. Расчет необходимого воздухообмена (\(L\)): Для ремонтного молодняка норма подачи свежего воздуха в зимний период составляет примерно \(20 \text{ м}^3/\text{ч}\) на 100 кг живой массы. Общая масса животных: \[M = 200 \times 300 = 60000 \text{ кг} = 600 \text{ ц}\] Требуемый воздухообмен: \[L = 600 \times 20 = 12000 \text{ м}^3/\text{ч}\] 4. Расчет тепловой мощности для подогрева воздуха (\(Q\)): Примем расчетную наружную температуру для средней полосы России \(t_н = -25^\circ\text{C}\), температуру внутри помещения \(t_в = +10^\circ\text{C}\). \[Q = L \times c \times \rho \times (t_в - t_н)\] Где \(c = 1,005 \text{ кДж/(кг}\cdot^\circ\text{C)}\) — удельная теплоемкость воздуха, \(\rho = 1,2 \text{ кг/м}^3\) — плотность воздуха. \[Q = 12000 \times 1,005 \times 1,2 \times (10 - (-25)) = 12000 \times 1,206 \times 35 = 506520 \text{ кДж/ч}\] Переведем в Ватты (\(1 \text{ Вт} = 3,6 \text{ кДж/ч}\)): \[Q \approx \frac{506520}{3,6} = 140700 \text{ Вт} = 140,7 \text{ кВт}\] 5. Подбор оборудования: А) Вентилятор: Нам необходим вентилятор с производительностью не менее \(12000 \text{ м}^3/\text{ч}\). Выбираем осевой вентилятор серии ВО (например, ВО-7,1) или радиальный вентилятор низкого давления. Модель: ВЦ 4-75 №5 (производительность до \(12500 \text{ м}^3/\text{ч}\)). Б) Калорифер: Требуемая тепловая мощность \(140,7 \text{ кВт}\). Выбираем водяной калорифер серии КВб (или аналогичный ВНВ). Модель: Калорифер КВб-10 (тепловая производительность около \(150-160 \text{ кВт}\) при стандартных режимах, что обеспечивает необходимый запас). Ответ: Для здания ремонтного молодняка на 200 голов рекомендуется установка производительностью \(12000 \text{ м}^3/\text{ч}\), укомплектованная вентилятором типа ВЦ 4-75 №5 и водяным калорифером КВб-10.
