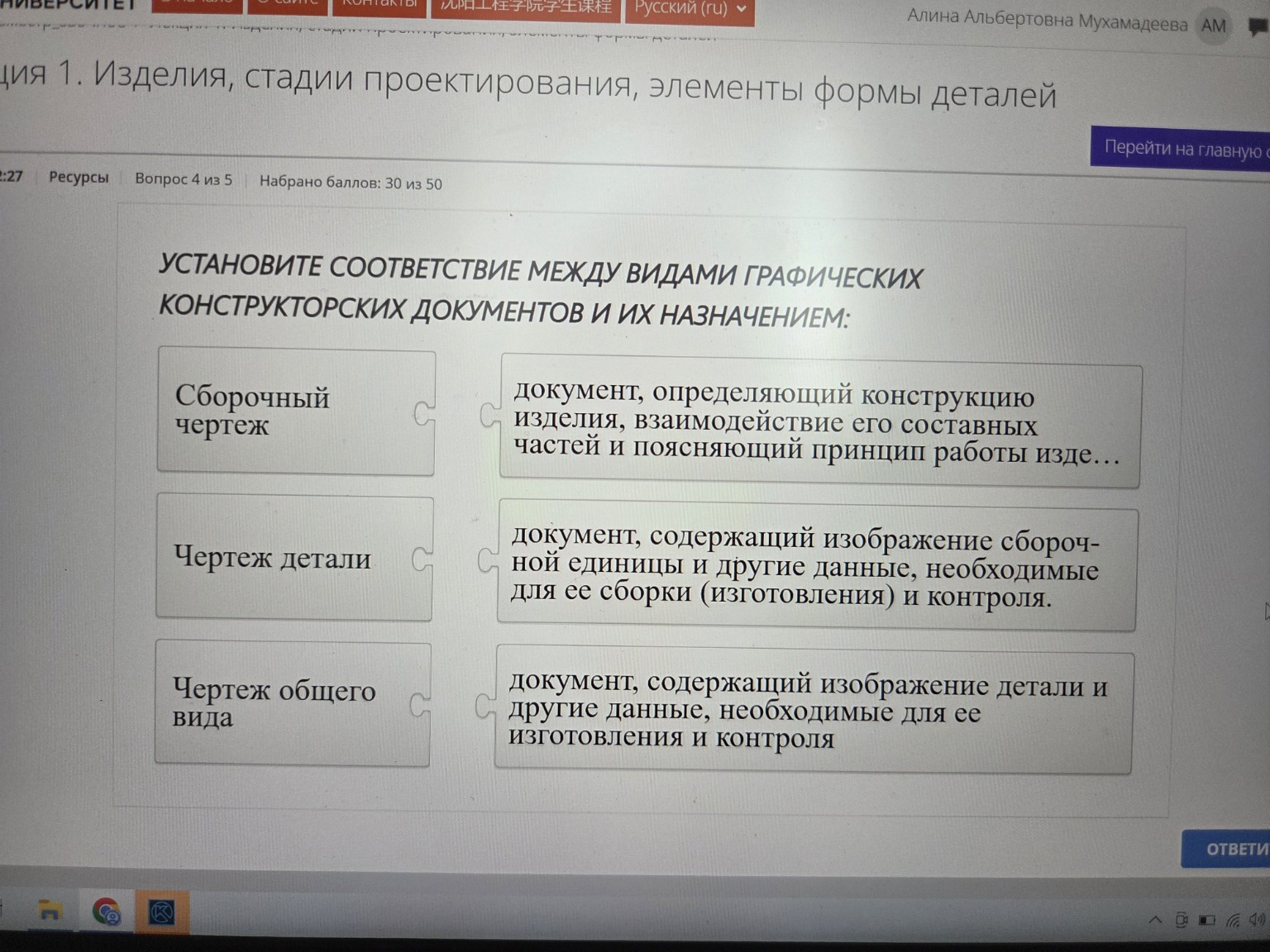

Решение задачи: Конструкторские документы и их определения (ГОСТ 2.102)

Для выполнения этого задания необходимо сопоставить виды конструкторских документов с их определениями согласно ГОСТ 2.102. Правильное соответствие: 1. Сборочный чертеж — документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. 2. Чертеж детали — документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. 3. Чертеж общего вида — документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия. Запись для тетради: Чертеж детали — содержит всё для изготовления одной конкретной детали. Сборочный чертеж (СБ) — содержит данные для сборки нескольких деталей в один узел. Чертеж общего вида (ВО) — разрабатывается на стадиях проектирования для понимания устройства изделия в целом.
