Решение задачи: Определение конструкторского документа

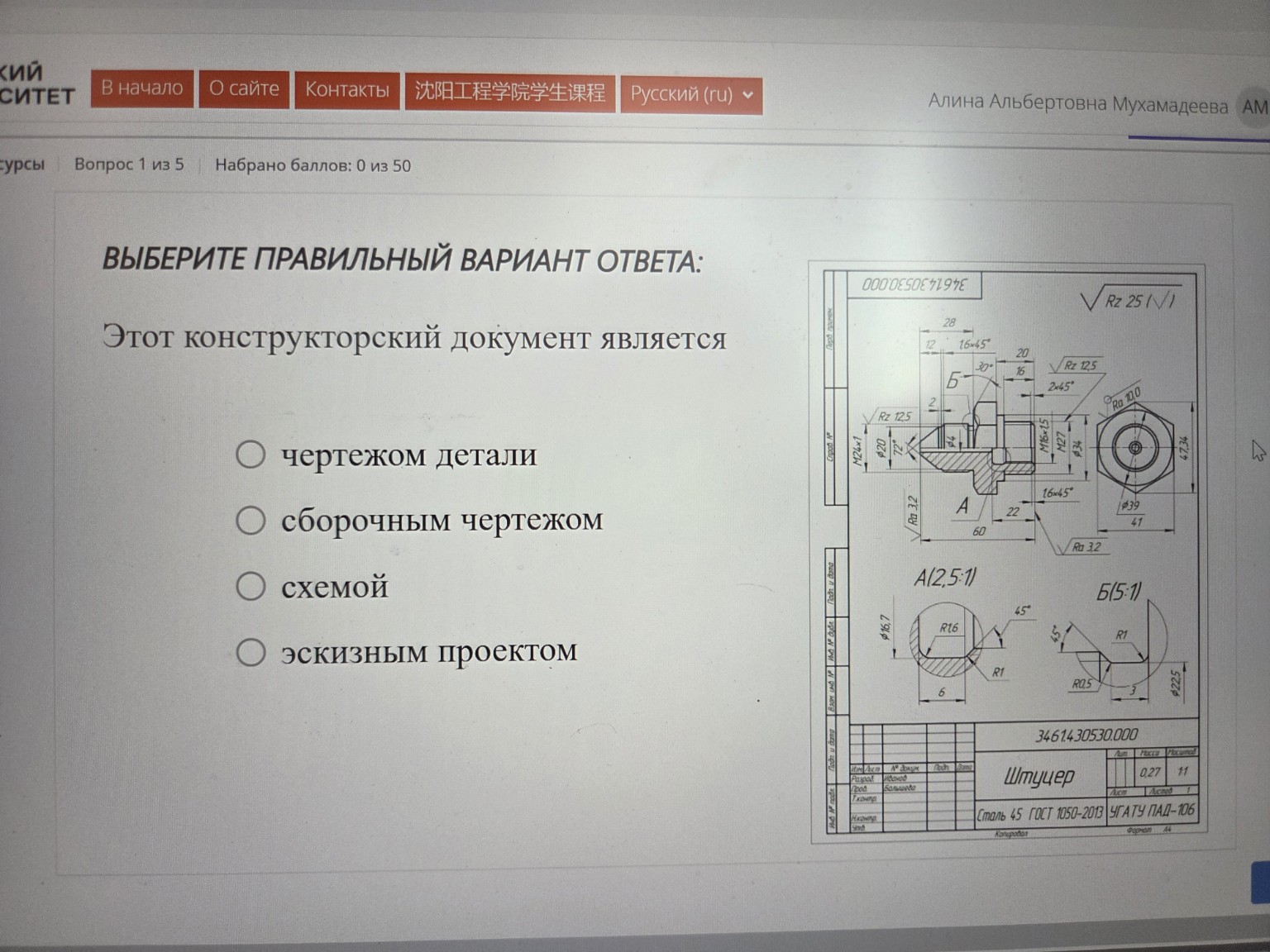

На представленном изображении показан конструкторский документ. Правильный ответ: чертежом детали Обоснование для записи в тетрадь: Данный документ является чертежом детали (в данном случае — штуцера), так как: 1. На нем изображено одно изделие, изготовленное из однородного материала (Сталь 45) без применения сборочных операций. 2. Присутствуют все необходимые данные для его изготовления: размеры, допуски, параметры шероховатости поверхностей (например, \(Rz\ 25\), \(Ra\ 3,2\)) и технические требования. 3. В основной надписи (штампе) указан материал, из которого должна быть изготовлена деталь. Для сравнения: на сборочном чертеже были бы указаны номера позиций разных деталей и отсутствовал бы конкретный материал в штампе (он указывается в спецификации). Схема же показывает лишь принцип работы или связи элементов без детального изображения геометрии.
